Кварц Вар.1

Назначение

Прибор приемно-контрольный охранный «Кварц» вариант 1 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными извещателями и позволяет подключить один шлейф охранной сигнализации.

Извещения на пульт централизованного наблюдения передаются по двум каналам (ПЦН1 и ПЦН2).

Прибор ставится на охрану и снимается с охраны или с помощью электронных ключей или выключателя. Тактика работы выбирается установкой перемычек на плате.

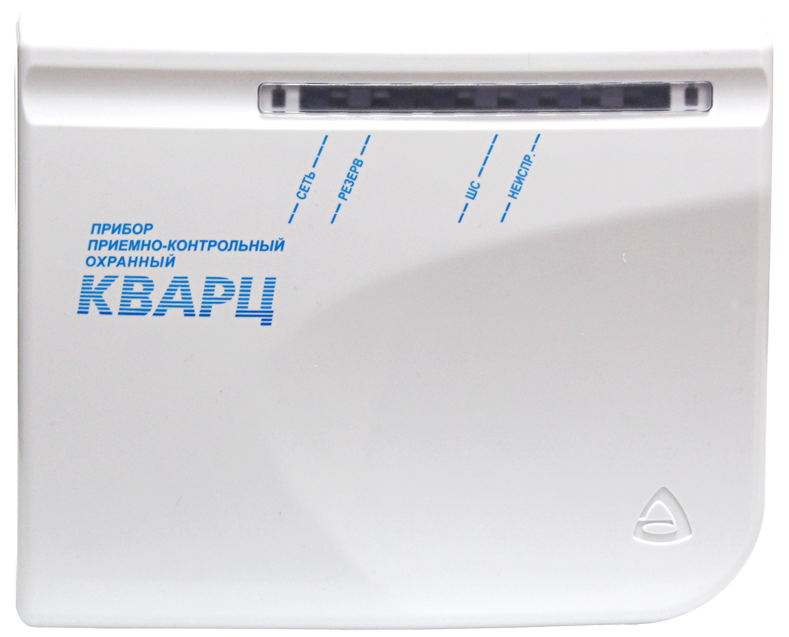

Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Прибор имеет светодиодные индикаторы состояния «ШС», «Неисправность», «Сеть» и «Резерв». Эти индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения и др..

Особенности

• Один шлейф охранной сигнализации.
• Четыре стандартные тактики работы.
• Прибор передает извещения «Тревога» и «Неисправность» на пульт централизованного наблюдения по двум каналам (ПЦН1 и ПЦН2) размыканием контактов реле.
• Обеспечивает автономную охраны при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на внешние звуковой (сирена) и световой (лампа) оповещатели.
• Контроль линий светового, звукового оповещения и соединительной линии ТМ на обрыв и короткое замыкание с возможностью отключения.
• Тип выходов для подключения световых и звуковых оповещателей — «открытый коллектор».
• Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
• Встроенный звуковой сигнализатор с возможностью отключения.
• Постановка/снятие ШС осуществляется: ключами Touch Memory через порт ТМ, выключателем (тактика работы прибора с выключателем) и с помощью считывателя «Портал». «Портал» работает с ключами ТМ, рroximity-картами, брелоками и цифровыми кодами.
• Наличие функции «Автовозврат».
• Прибор совместим с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
• Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания.
• При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
• Автоматический переход на питание от аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Извещение «Тревога» при этом не выдаётся.
• Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
• Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.
• При полном отключении питания (220 В + аккумулятор) прибор запоминает состояние ШС.

Технические характеристики
