RR-701X-RL

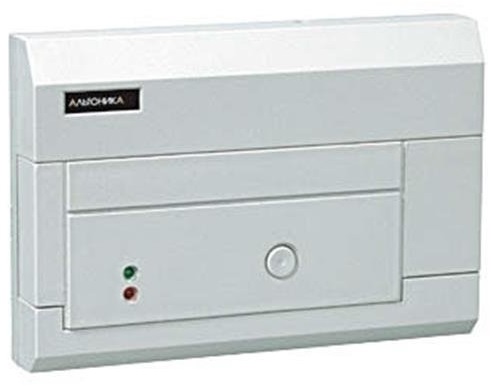

Модуль расширения RR-701X-RL

Модуль расширения RR-701X-RL (далее – расширитель) предназначен для увеличения количества релейных выходов приемников RR-701R , RR-701R20, RS-201R, RS-201RS и ПЦН RS-200PN, RS-201PN, RS-202PN.

Гарантийный срок 1 год

Расширитель может использоваться только с модификациями указанных приемников, имеющими специальный выход данных!

Расширитель имеет 10 реле на переключение и позволяет создать отдельную проводную зону типа "сухой контакт" для каждого передатчика (для каждой зоны RS-201RS). К приемнику RR-701R20 можно подключить два расширителя, что в сумме дает 20 зон. Выходы расширителя могут быть включены в шлейфы сигнализации охранно-пожарных приборов (панелей) или в цепи управления различным оборудованием (воротами, видеокамерами, освещением и т. п.).

Технические характеристики

• Информационная емкость: 10 реле, контакты на переключение
• Количество передатчиков на реле:  1 или 2
• Параметры релейного выхода:
• максимальное напряжение 72 В при токе до 100 мА
• максимальный ток 2 А при напряжении 12 В
• Напряжение питания: от 10 В до 15 В

• Ток потребления:
• не более 50 мА при всех выключенных реле
• не более 400 мА при всех включенных реле
• Диапазон рабочих температур: от -20 до +50 °C
• Габаритные размеры: 160х110х32  мм
