ППКОП с радиальными ШС
Контрольный прибор  4 шлейфа, возможность програм. параметров, два релейных выхода,  вход Touch Memory
Контрольный прибор  4 шлейфа, возможность програм. параметров, два релейных выхода,  вход Touch Memory
Контрольный прибор  4 шлейфа, возможность програм. параметров, два релейных выхода,  вход Touch Memory
Контрольный прибор  4 шлейфа, возможность програм. параметров, два релейных выхода,  вход Touch Memory

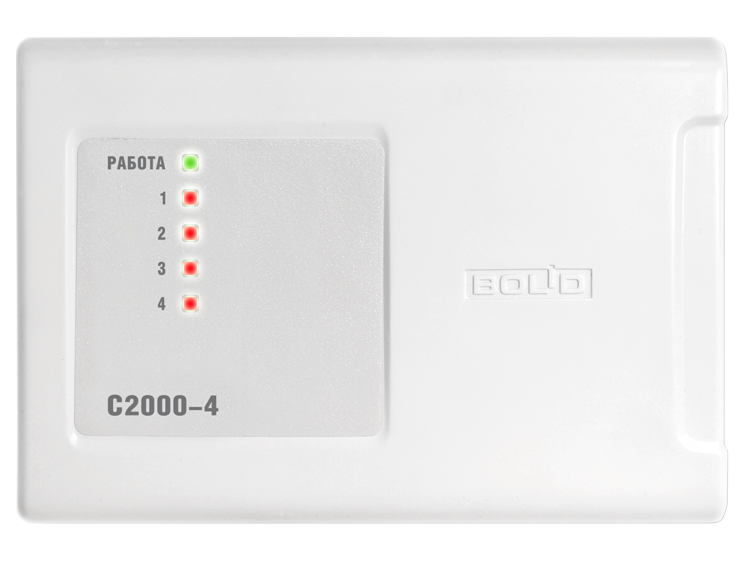

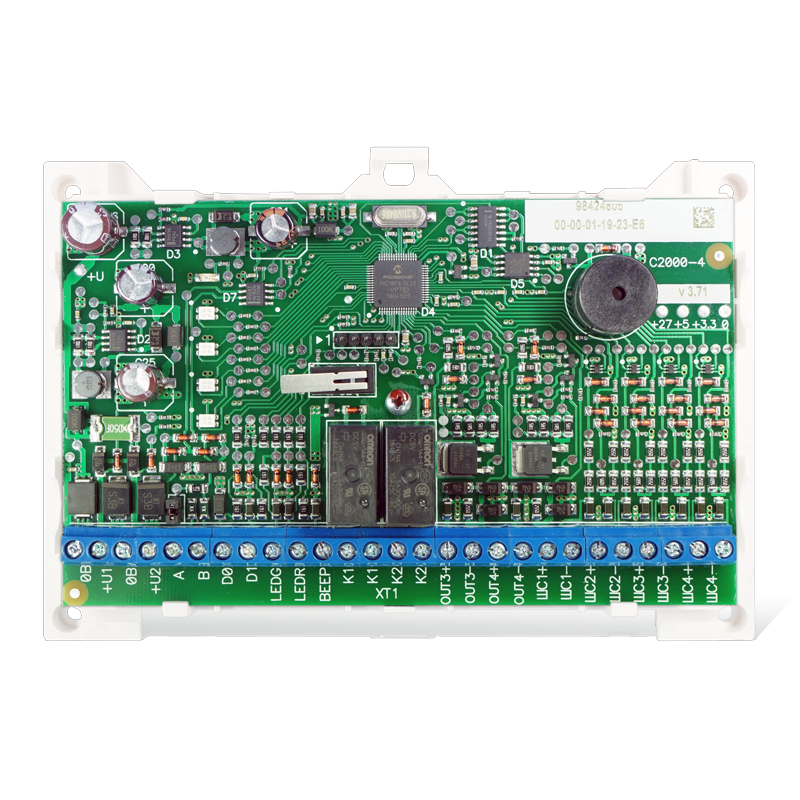

С2000-4

Контрольный прибор  4 шлейфа, возможность програм. параметров, два релейных выхода,  вход Touch Memory

Производитель: Болид

Код:
00001454
Артикул
10-450-001
Базовая единица
шт
3 869 руб.

Предназначен для использования в составе ИСО «Орион» для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Для охранной сигнализации и контроля доступа может использоваться в автономном режиме.

  • Программируемый выбор типа шлейфов сигнализации:
    • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
    • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
    • тип 3: пожарный тепловой двухпороговый
    • тип 4: охранный
    • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
    • тип 6: технологический
    • тип 7: охранный входной
    • тип 11: тревожный
    • тип 12: программируемый технологический
    • тип 16: пожарный ручной
    • тип 17: водосигнальный
    • тип 18: пожарный пусковой
  • Отображение состояния шлейфов сигнализации и состояния блока на 5 встроенных индикаторах
  • Контроль доступа в охраняемое помещение в режиме: вход по Proximity-карте или ключу Touch Memory, выход по кнопке ВЫХОД
  • Настраиваемый контроль взлома и блокировки входной двери
  • Подключение считывателей с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
  • Возможность управления взятием/снятием под охрану и доступом одной Proximity картой или ключом Touch Memory
  • Режим двойной идентификации (по двум карточкам или ключам) для доступа и управления взятием/снятием
  • Программируемые временные зоны для доступа и управления шлейфами сигнализации
  • Программируемая логика управления двумя реле и двумя транзисторными выходами с контролем подключаемых цепей (41 тактика управления)
  • Управление взятием/снятием под охрану, доступом со считывателя или дополнительно по интерфейсу RS-485 в ИСО «Орион»
  • Управление выходами блока по интерфейсу RS-485 в ИСО «Орион»
  • Запоминание событий в буфере при потере связи по интерфейсу RS-485

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных шлейфов сигнализации (ШС) 4
Макс. сопротивление проводов ШС без учета оконечного сопротивления 1 кОм для охранных ШС,
100 Ом для пожарных ШС
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" 20 кОм для охранных ШС,
50 кОм для пожарных ШС
Подключаемые к ШС устройства Неадресные охранные и пожарные извещатели с релейным выходом Без ограничений
Неадресные охранные извещатели, питающиеся от ШС с общим током потребления до 3 мА
Неадресные пожарные извещатели, питающиеся от ШС с общим током потребления до 3 мА
(с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
Напряжение на каждом входе ШС 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА,
27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация тревог и неисправностей 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС
Энергонезависимый буфер событий 4088 сообщений
Встроенный звуковой сигнализатор есть
Датчик вскрытия корпуса микроконтакт
Интерфейс RS-485
Питание блока от внешнего источника постоянного тока
Напряжение блока 10,2 ÷ 28,4 В постоянного тока
Количество вводов питания 2
Потребляемый ток 110 – 260 мА при напряжении питания 12 В,
60 – 140 мА при напряжении питания 24 В
Готовность к работе после включения питания не более 3 с
Внешний считыватель электронных идентификаторов (ЭИ) 1 вход
Интерфейс подключаемых считывателей Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя Двумя светодиодами (зеленым и красным).
Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя Есть. Сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) 4096
Выходы 4 шт.
Электромагнитные реле 2 шт.: 30 В, 7 А, 100 Вт постоянного тока
Ключи (транзисторные) 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току
Рабочий диапазон температур от -40 до +50 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР40
Габаритные размеры 156×107×39 мм
Вес блока не более 0,3 кг
Средний срок службы 10 лет
Программирование блока программа UProg.exe
Подключение к ПК через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный навесной или на DIN-рейку
