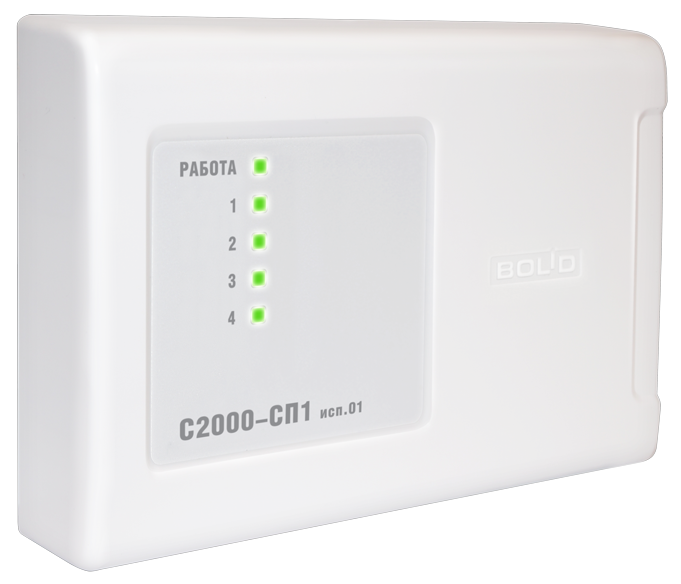

С2000-СП1 исп.01

Релейный блок - 4 силовых реле, 250В-10А. Интерфейс - RS-485.

Производитель: Болид

Код:
00001476
Артикул
114-453-506
Базовая единица
шт
3 783 руб.

Релейный блок с управлением по интерфейсу RS-485 (релейный расширитель). Предназначен для работы в составе ИСО "Орион" и может выполнять функции управления исполнительными устройствами (лампами, сиренами, электромагнитными замками и т.д.), выдавать тревожные извещения на пульт централизованного наблюдения (ПЦН) путём размыкания контактов реле, а также осуществлять взаимодействие с другими приборами и системами на релейном уровне. В системах пожарной сигнализации блок предназначен для формирования стартового импульса на прибор пожарный управления.

  • Независимое управление каждым из четырех реле по интерфейсу RS-485
  • Программируемая логика управления реле позволяет:
    • управлять различными исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
    • использовать реле для передачи извещений на пульт централизованного наблюдения
    • организовывать взаимодействие с системой видеонаблюдения
    • осуществлять автоматическое переключение линий интерфейса RS-485 на резервный пульт "С2000"/"С2000М" или компьютер при аварии основного компьютера
  • Контроль напряжения питания на каждом из двух вводов и наличия связи по интерфейсу RS-485
  • Световые индикаторы состояния каждого реле
  • Мощные выходные реле "С2000-СП1" исп.01 позволяют:
    • управлять силовыми исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки и др.)
    • управлять силовой автоматикой (вентиляция, дымоудаление и др.)
  • Передача сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М" или АРМ "Орион"/АРМ "Орион Про" (в том числе сообщений "Включение/ выключение реле")

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Количество выходов 4 релейных выхода с переключаемыми контактами
Максимальный коммутируемый ток одного выхода 7А,
10 А – кратковременная нагрузка (не более одной минуты с паузой между включениями не менее 20-ти минут)
Максимальное коммутируемое напряжение ~280 В
=125 В
Максимальная коммутируемая мощность каждого реле при постоянном токе, не более 300 Вт,
при переменном токе, не более 2500 ВА
Световая индикация на лицевой панели 5 светодиодных индикаторов
Датчик вскрытия корпуса микропереключатель
Коммуникационный порт (для работы в ИСО «Орион») RS-485, протокол Орион
Питание прибора От внешнего источника постоянного тока
(Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более при напряжении питания 12 В 300 мА
при напряжении питания 24 В 150 мА
Ток потребления в дежурном режиме (все выходы выключены), не более при напряжении питания 12 В 20 мА
при напряжении питания 24 В 15 мА
Готовность к работе после включения питания не более 5 с
Рабочий диапазон температур от -30 до +55 °C
Относительная влажность до 98% при +25 °C
Степень защиты корпуса IР40
Габаритные размеры 157x107x36 мм
Масса прибора не более 0,3 кг
Средний срок службы 10 лет
Программирование прибора Программа UProg.exe
Подключение к ПК Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа Настенный навесной или на DIN-рейку
