Бокс-24 исп.0

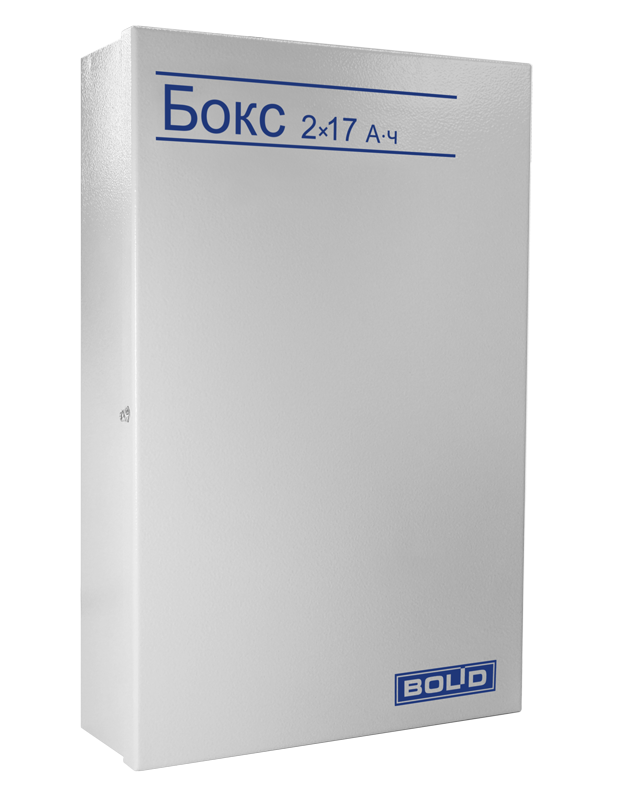

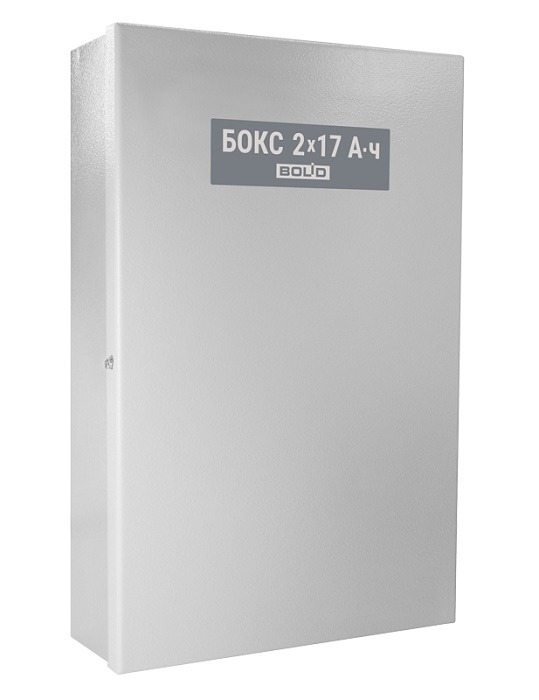

(Бокс-24/17М5) Бокс для установки двух аккумуляторов 12В-17 А/ч с элементами защиты
Производитель: Болид
- Код:
- 00002113
- Артикул
- 92-034-106
- Базовая единица
- шт

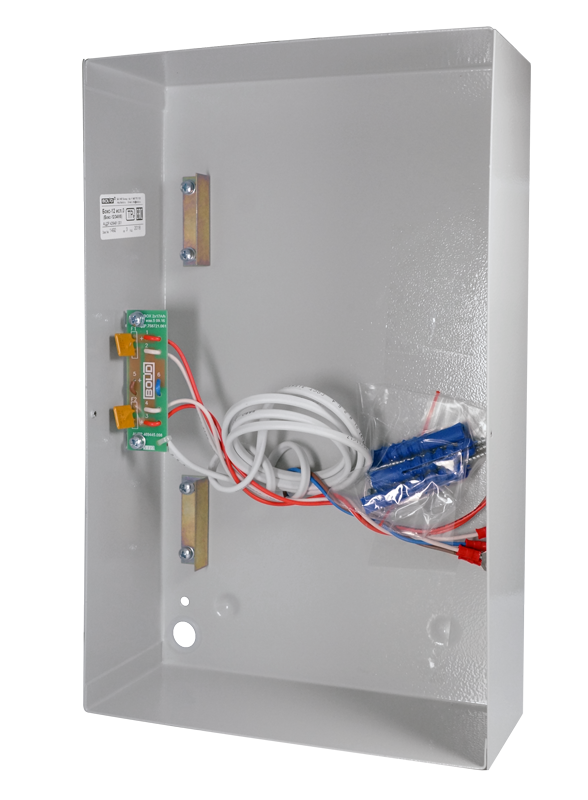

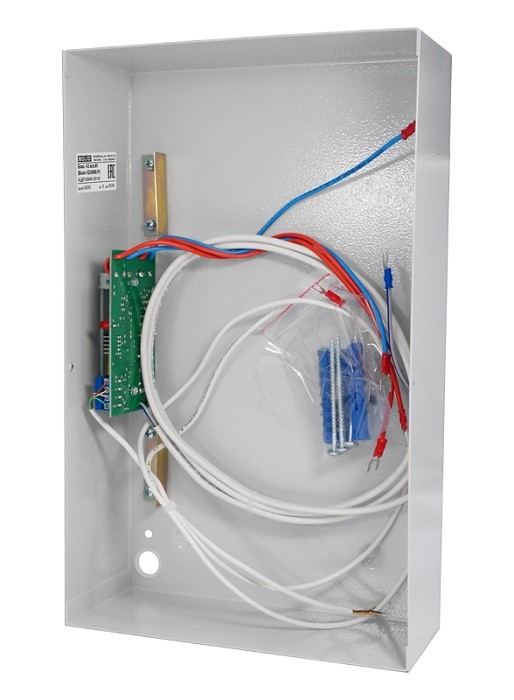

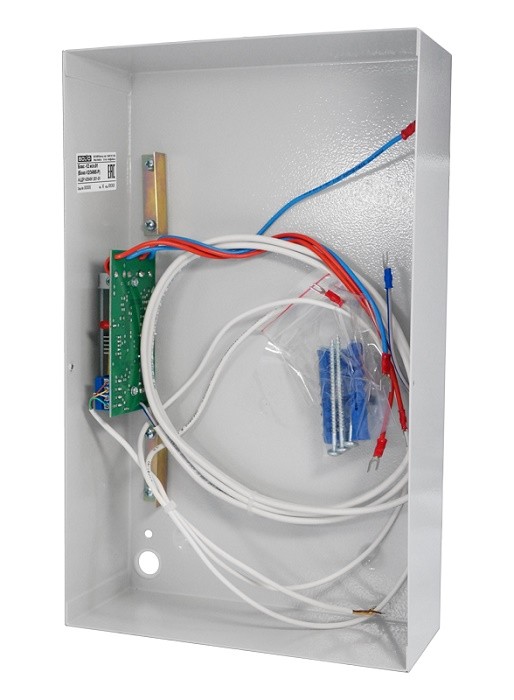

Корпус для размещения дополнительных аккумуляторных батарей (АБ). Предназначен для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.05 (РИП-12-8/17М1) и РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.11 (РИП-24-3/7М4-Р) или им подобными, допускающими подключение дополнительных АБ емкостью 17 А.ч
Особенности
- Увеличение времени работы РИП при отсутствии напряжения в сети переменного тока 220 В
- Защита АБ от коротких замыканий и перегрузок по току с последующим автоматическим восстановлением выходного напряжения после отключения нагрузки
Технические характеристики
| ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ | Бокс-12 исп.0 (Бокс-12/34М5) | Бокс-24 исп.0 (Бокс-24/17М5) |
|---|---|---|
| Диапазон выходного напряжения | (от 10* до 14) В | (от 20* до 28) В |
| Максимальный ток нагрузки | 8 А | 4 А |
| Максимально допустимый ток заряда АБ от РИП | 5 А | 3 А |
| Количество и емкость устанавливаемых АБ ** | 2 шт., 17 А·ч | |
| Габаритные размеры | 222×356×96 мм | |
| Масса с АБ, не более | 14 кг | |

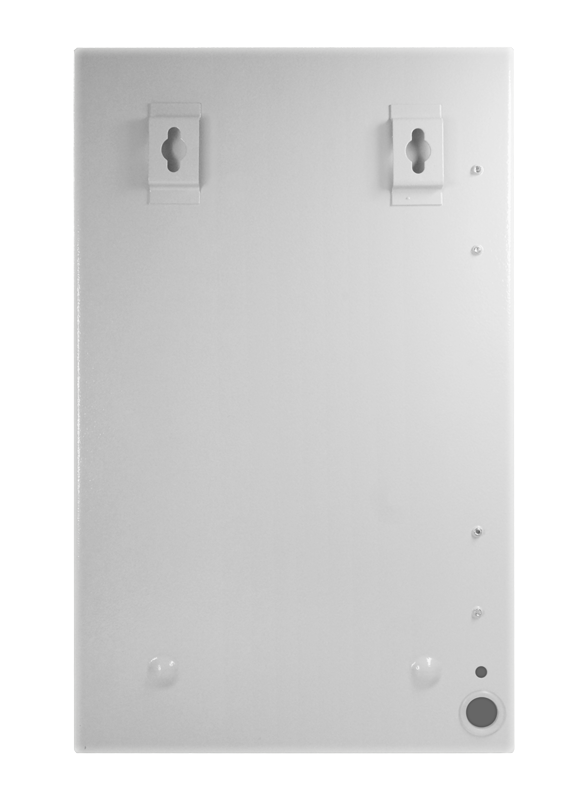

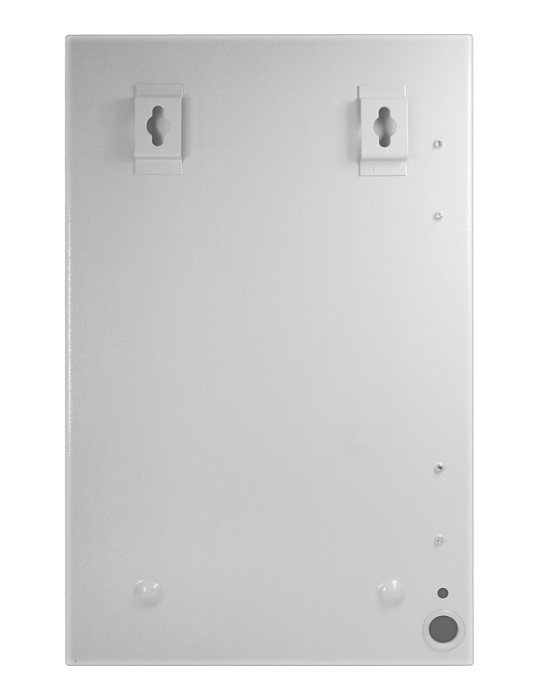

| Тип монтажа | настенный, навесной | |
| Тип подключения | параллельно клеммам АБ, установленной в РИП. Кабель подключения 1,5 м – в комплекте поставки | |
| Тип клемм | Клеммы тип «U» под болт М5 | Ножевые контакты серия 250 (6,3 мм) |
* - Нижний предел выходного напряжения контролируется и определяется источником питания РИП
** - Бокс-12 исп.0 (Бокс-12/34М5) допускает эксплуатацию с одной установленной АБ. Перечень РИП, допускающих работу с Боксами: РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.05 (РИП-12-8/17М1) и РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп.11 (РИП-24-3/7М4-Р)
