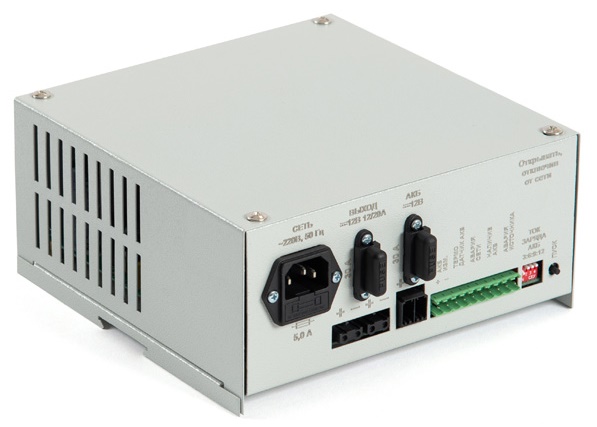

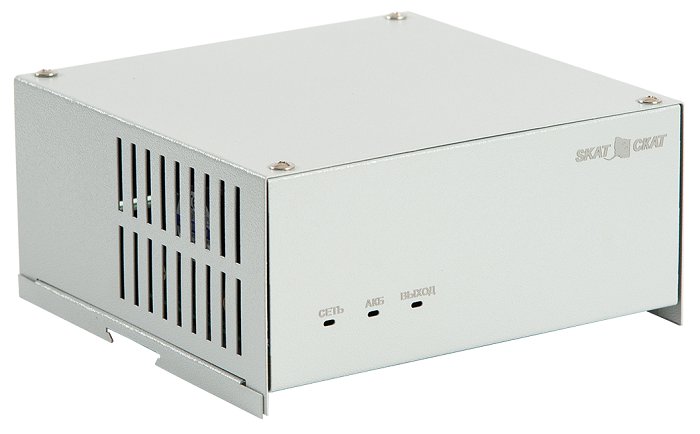

СКАТ-1200Т исп 12/20
Источник резервного питания и зарядное устройство для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17—250 Ач.
Производитель: БАСТИОН
- Код:
- 00002142
- Артикул
- 360
- Базовая единица
- шт
32 290 руб.
- 12 В, 12 А и до 20 А при наличии АКБ
- Автоматика подогрева
- Регулируемые ток и напряжение заряда внешней АКБ ёмкостью 17...250 Ач
- Световая индикация и информационные выходы контроля технического состояния блока
- Возможность использования в режимах зарядного устройства АКБ и источника резервного питания
Изделие может использоваться в качестве:
- источника резервного питания от аккумуляторной батареи (далее по тексту АКБ) потребителей, оснащенных специальным входом для подключения источника резервного питания с номинальным напряжением 12 В постоянного тока.
- зарядного устройства для свинцово-кислотных АКБ номинальным напряжением 12 В и емкостью 17-250 Ач
ОСОБЕННОСТИ СКАТ-1200Т ИСП. 12/20 (СКАТ ИРП-12/12)
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- световая индикация наличия АКБ;
- питание нагрузки стабилизированным напряжением постоянного тока согласно п.2 таблицы 1 и суммарным током потребления по двум выходам, включая ток заряда аккумуляторной батареи, не более 12 А при наличии напряжения в электрической сети, режим «Основной»;
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня п. 1 таблицы 1 или при отключении электрической сети, режим «РЕЗЕРВ»;
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы 1, с суммарным током потребления по двум выходам не более 20А;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы 1;
- ограничение тока заряда АКБ (п.6 таблицы 1) и возможность выбора одного из четырех значений тока ограничения;
- температурная компенсация напряжения заряда АКБ;
- защита АКБ от глубокого разряда;
- защита от короткого замыкания клемм АКБ;
- защита изделия от переполюсовки клемм АКБ;
- защита изделия от короткого замыкания на выходе;
- защита АКБ от короткого замыкания на выходе;
- защита питающей сети 220 В от короткого замыкания в изделии;
- электронная защита от перегрева изделия;
- контроль наличия АКБ;

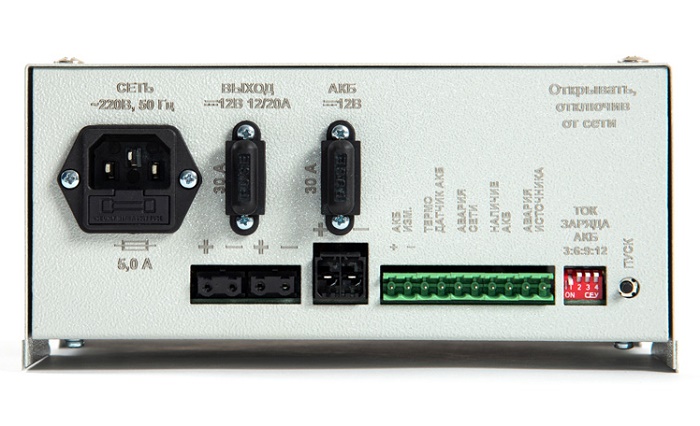

- формирование выходных сигналов «АВАРИЯ СЕТИ»; «НАЛИЧИЕ АКБ»; «АВАРИЯ ИСТОЧНИКА», в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сигнала соответствующий контакт замкнут);
- функция «холодный запуск» (кнопка «ПУСК»), предназначенную для восстановления работоспособности изделия после подключения исправной и заряженной АКБ в отсутствии сетевого напряжения.
Технические характеристики
| Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В | 180…250 |
|
Выходное напряжение постоянного тока, В при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ» и температуре окружающей среды 25°C при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ» |
12,5…14,0 9,8…12,0 |
|
Ток нагрузки (суммарный по выходам «Выход 1,2,3»), A, не более при наличии сети ~220 В, режим ОСНОВНОЙ», включая ток заряда АКБ от АКБ, режим «РЕЗЕРВ» |
12 20 |
| Напряжение заряда АКБ при наличии сетевого напряжения и температуре окружающей среды 25°C, В | 13,5…14,0 |
| Коэффициент термокомпенсации напряжения заряда АКБ, -мВ/ °C | -18…20 |
| Ограничение тока заряда АКБ (устанавливается перемычкой), А | 3; 6; 9; 12 |
| Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более | 100 |
| Величина напряжения на АКБ, при котором индикатор «Выход» начинает мигать 1 раз в 1 сек. в режиме «Резерв», В | 11,4…10,5 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,8…10,5 |
| ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 100 |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 15,0 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |
| Рекомендуемая ёмкость АКБ, Ач | 17—250 |
| Количество АКБ, шт. | 1 |
|
Максимальное сечение провода, зажимаемого в клеммах колодок, мм2, не более "ВЫХОД" / "АКБ" «измерительный АКБ», «термодатчик» и «сухие контакты» |
1,2 / 2,5 1 |
|
Габаритные размеры ШхГхВ, не более, мм без упаковки в упаковке |
200х215х95 270х215х105 |
| Масса, НЕТТО (БРУТТО), кг, не более | 1,8 (2,3) |
| Диапазон рабочих температур, °С | -10…+40 |
| Относительная влажность воздуха при 25°С, %, не более | 90 |
| ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
