КВК-В-2 2х0,75
Кабель комбинированный для систем видеонаблюдения.
Кабель комбинированный для CCTV, РК 75-2-13М (7х0,12) + 2х0,75 жилы питания.

КВК-В-2 2х0,75

Кабель комбинированный для CCTV, РК 75-2-13М (7х0,12) + 2х0,75 жилы питания.

Производитель: Паритет

Код:
00002169
Артикул
100136
Базовая единица
м
74.77 руб.

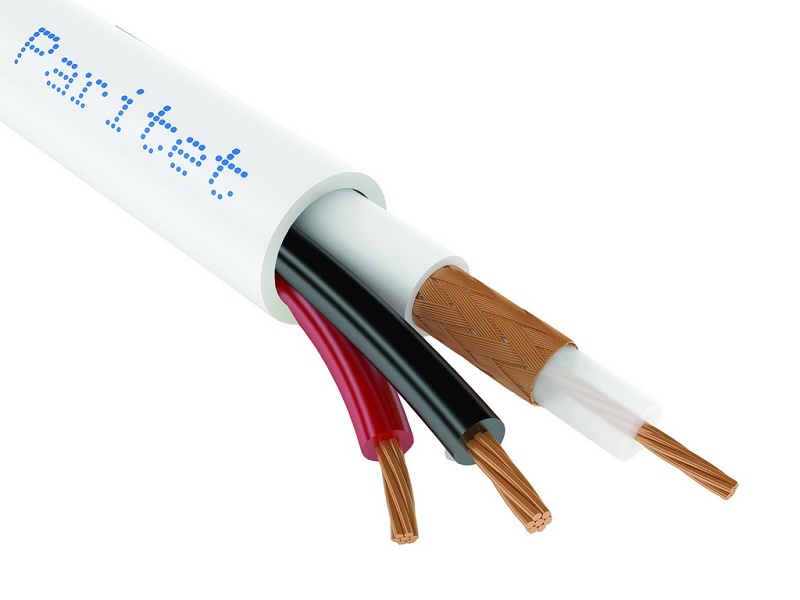

Комбинированный кабель КВК-В-2 2х0,75 для систем аналогового видеонаблюдения имеет многопроволочный радиочастотный элемент РК 72-2-13М, экран (оплётка медными проволоками плотностью не менее 90%) и две жилы питания сечением 0,75 мм.кв. Предназначен для одиночной внутренней стационарной прокладки. Кабель стоек к воздействию относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем аналогового видеонаблюдения с одновременным подключением питания и передачи видеосигнала. Для одиночной прокладки внутри и вне помещений при условии защиты от осадков и солнечного излучения. Напряжение: до 250 В переменного тока частотой 50 Гц для жил питания.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная многопроволочная
  • Изоляция - сплошной полиэтилен
  • Экран – оплётка медными проволоками плотностью не менее 90%
  • Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 3
  • Диаметр жилы, мм -  0.36
  • Число и диаметр проволок - 7х0.52
  • Диаметр по изоляции, мм - 2
  • Плотность оплетки - 90%
  • Сечение жил питания, мм2 - 0.75
  • Диаметр кабеля, мм - 7.2
  • Масса 1 км кабеля, кг - 59.5
  • Объем горючей массы, л/км - 27.9
  • Объем 1 км кабеля, м3 - 0.0883

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - О1.8.2.5.4
  • Кабели не распространяют горение при одиночной прокладке.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Технические характеристики

Электрические характеристики комбинированных кабелей

Волновое сопротивления радиочастотного элемента - 75 Ом

Коэффициент затухания радиочастотного элемента на разных частотах

Марка кабеля 1 Мгц 6 МГц 10 Мгц 50 МГц 100 МГц 200 МГц
КВК-В-2 2.01 5.38 6.89 15.39 22.13 32.17

Электрическое сопротивление жил питания  на 1 км в зависимости от их сечения

Параметр 0,75 мм²
Электрическое сопротивление жил питания, Ом/км 25.50

Электрическое сопротивление изоляции жил питания постоянно току при температуре 20 °С не менее 10 МОмхкм
