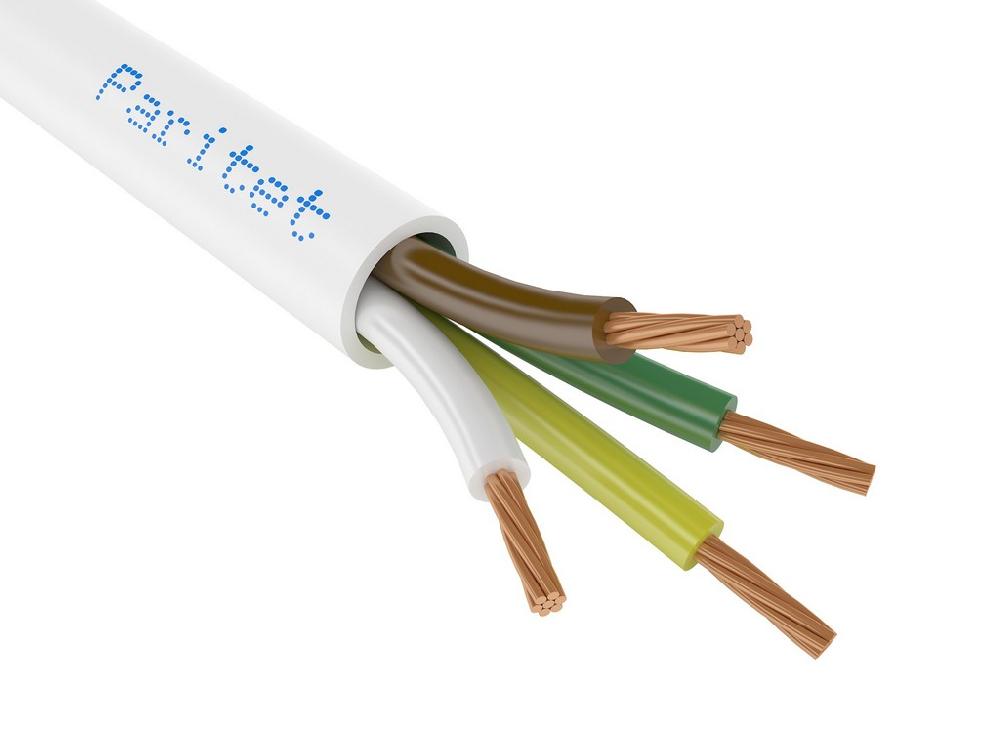

КСПВГ 4х0,20
Кабель для монтажа систем сигнализации
Кабель многопроволочный, Изоляция - сплошной полиэтилен

КСПВГ 4х0,20

Кабель многопроволочный, Изоляция - сплошной полиэтилен

Производитель: Паритет

Код:
00002212
Артикул
100417
Базовая единица
м
44.30 руб.

Кабель гибкий общая скрутки КСПВГ 4х0,20 имеет 4 жил диаметром 0,6мм (сечением 0,2 мм.кв.). Предназначен для внутренней подвижной прокладки относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем сигнализации, контроля доступа, управления, сбора данных. Напряжение: до 250 В переменного тока частотой 10 кГц.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная многопроволочная
  • Изоляция - сплошной полиэтилен
  • Сердечник - общая скрутка
  • Оболочка - ПВХ пластикат

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 4
  • Диаметр жилы, мм -  0.6
  • Число и диаметр проволок - 7х0.20
  • Сечение жилы, мм2- 0.2
  • Диаметр по изоляции, мм - 1.05
  • Диаметр кабеля, мм - 3.6
  • Масса 1 км кабеля, кг - 18
  • Объем горючей массы, л/км - 7.56
  • Объем 1 км кабеля, м3 - 0.034
  • Бухтовка, м - 200
  • Тип упаковки - Бухта

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -50°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 25

Технические характеристики

Электрические характеристики кабелей общей скрутки в зависимости от сечения жил:

Параметр 0,20 мм²
Электрическое сопротивление токопроводящей жилы постоянному току на 1 км, МОм, не более 89.10
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на 1 км, не более (для цепи "жила-жила" у неэкранированных кабелей) 60

Индуктивность рабочей цепи "жила-жила", на длине 1 км в зависимости от числа жил в кабелях общей скрутки

Параметр 4
Индуктивность, мГн, не более 0.95

Индуктивность рабочей цепи "жила-жила" на длине 1 км в кабелях парной скрутки не более 0,90 мГн

Электрическое сопротивление изоляции токопроводящей жилы на 1 км - не менее 6500 МОм

Все значения приведены с пересчетом на темпетуру 20°С
