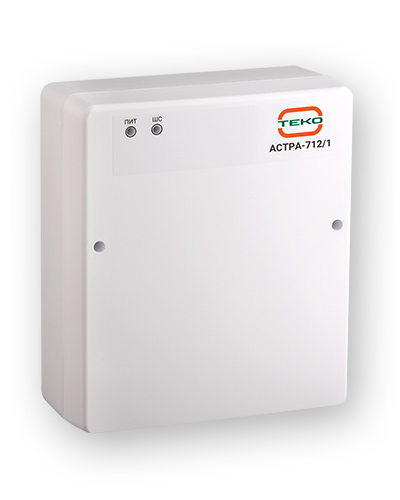

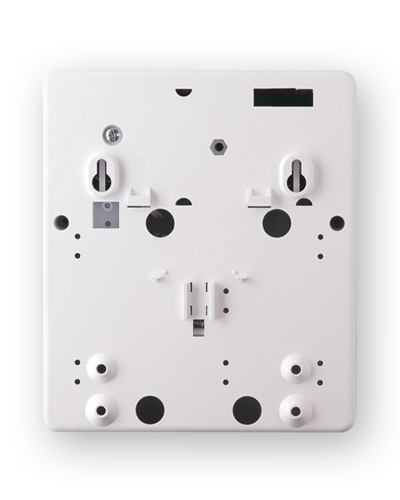

Астра-712/1
Контроль 1 ШС, РИП (место под АКБ 7 А/ч), возможность постановки-снятия ключами Touch Memory или кнопкой, выход для питания извещ-ей 12В, 200мА. 3 релейных выхода на ПЦН.
Производитель: ТЕКО
- Код:
- 00005929
- Артикул
- Н00000845
- Базовая единица
- шт
2 623 руб.
Назначение
- контроль состояния 1 шлейфа сигнализации (ШС) с включенными охранными или пожарными извещателями;
- управление средствами оповещения;
- выдача тревожных извещений на ПЦН через релейный выход;
- выдача информации по линии расширения на релейные модули Астра-821/822, модули индикации Астра-861, радиопередающее устройство РПД Астра-РИ;
- обеспечение питающим напряжением активных извещателей и других устройств.
Особенности
- постановка на охрану/снятие с охраны осуществляется:
- с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-РИ-М, клавиатура Астра-КТМ-С). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
- с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки);
- обеспечивается работа ШС по типам "охранный " или "пожарный".
В ШС могут быть включены: - извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
- пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
- контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
- контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
- силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;

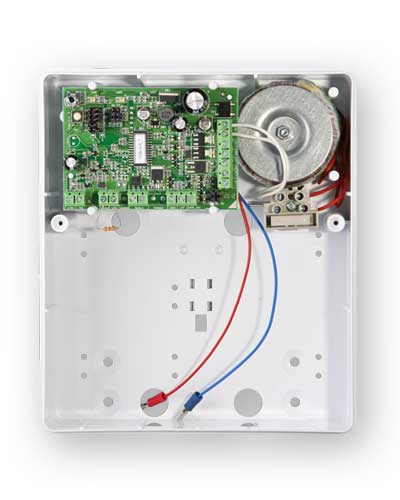

- установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
- режима настройки (перемычки или ПК),
- отключение линии расширения,
- способа постановки на охрану (ТМ или КН),
- режима работы в линии расширения (ведущий - ведомый),
- включение режима автоперевзятия,
- выбор режимов работы ШС ( "охранный " - "пожарный "),
- времени задержки на вход/выход;
- наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
- выбор набора необходимых функций (ПО Flasher),
- определение режимов работы выбранного набора функций;
- подключение к ПК обеспечивается блоком сопряжения Астра-983;
- приборы не предназначены для использования в составе систем автоматического управления пожаротушением.
Технические данные
| Питание от: | |
|---|---|
| - сети переменного тока частотой 50 Гц напряжением | 187÷242 В |
| - АКБ напряжением | 12÷14 В |
| Параметры ШС: | |
|---|---|
| - напряжение на клеммах ШС в дежурном режиме | от 9 до 14 В |
| - ток короткого замыкания по ШС, не более | 20 мА |
| Время интегрирования ШС: | |
|---|---|
| - охранный | 70±10 мс |
| - пожарный | 300±30 мс |
| Сопротивление ШС: | |
|---|---|
| - "норма" | от 3 до 5 кОм |
| - "нарушение" охранный | от 0 до 3 или более 5 кОм |
| - "нарушение" пожарный | от 1,5 до 3 или от 5 до 12 кОм |
| - "неисправность" пожарный | от 0 до 1,5 или более 12 кОм |
| ток в ШС для питания извещателей | 3,5 мА |
| величина пульсации по выходу "+12В" | 100 мА |
| напряжение АКБ, при котором включается индикация разряда | 11,5±0,3 В |
| напряжение АКБ, при переходе в "спящий" режим | 10,5±0,3 В |
| напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) | 10,0±0,3 В |
| габаритные размеры прибора | 165х190х79 мм |
| Масса прибора: | |
|---|---|
| - с АКБ | 3,9 кг |
| - без АКБ | 1,3 кг |
| Максимальный ток нагрузки выходов: | |
|---|---|
|
- внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out") |
1,5 А |
|
- внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V") |
0,1 А |
| - внешнего светового оповещателя (клеммы "LHT" и "+12V") | 50 мА |
| - управления (клеммы "ARM_out" и "+12V") | 50 мА |
| Условия эксплуатации: | |
|---|---|
| - температура, с АКБ | от -10 до +55°С |
| - температура, без АКБ | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP41 |
| Технические данные по типам приборов | 712/1 | 712/2 | 712/4 | 712/8 |
|---|---|---|---|---|
| количество ШС, подключаемых к приборам: | 1 | 2 | 4 | 8 |
| количество релейных выходов | 1 | 2 | 3 | 3 |
| мощность, потребляемая прибором от сети переменного тока в дежурном режиме (без учета внешней нагрузки) и в режиме тревоги, Вт, не более | 5 | 5 | 15 | 15 |
|
ток, потребляемый приборами от АКБ, мА, не более: - в дежурном режиме - в режиме "Тревога" |
110 120 |
110 120 |
150 170 |
180 200 |
| ток максимальной нагрузки по выходу "+12В", мА, не более | 550±50 | 550±50 | 750±50 | 750±50 |
| ток при коротком замыкании по выходу "+12В", мА, не более | 40±1 | 40±1 | 40±2 | 40±2 |
| время работы от АКБ в дежурном режиме без учета питания внешней нагрузки, ч | 60 | 60 | 48 |
36 |
Информативность
- двухцветная индикация состояния каждого ШС;
- двухцветная индикация состояния цепей питания;
- выход на световой оповещатель;
- выход на звуковой оповещатель;
- программируемые релейные выходы;
- выход для питания извещателей;
- дополнительный выход от АКБ;
- выход управления "ARM_out" с двумя фиксированными состояниями замкнут/разомкнут (взят/снят);
- вход/выход линии расширения.
