УЗП2-220/L-PE/20
Устройства защиты линий
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений.
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений.
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений.
Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений.

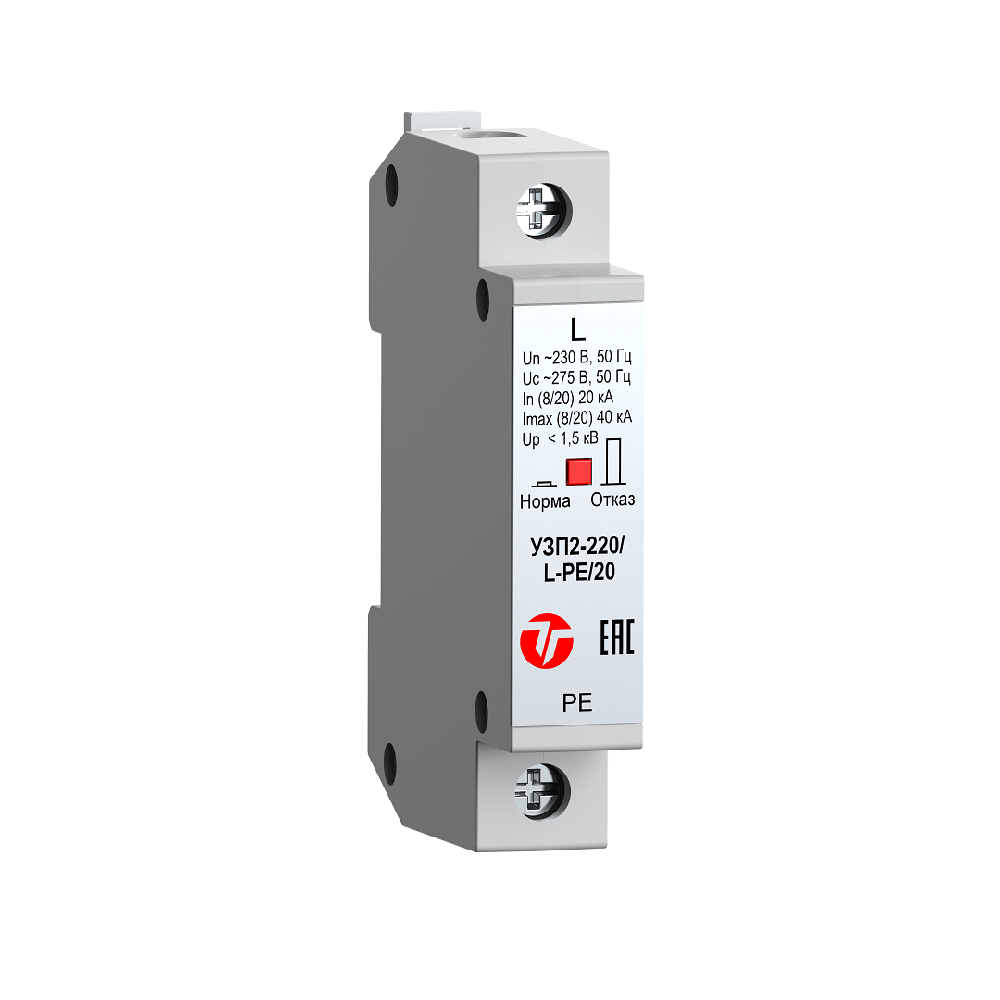

УЗП2-220/L-PE/20

Однополюсное устройство защиты ограничительного типа класса испытаний II. Для защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений.

Производитель: Тахион

Код:
00006968
Артикул
20158
Базовая единица
шт
5 670 руб.

Устройство защиты электрооборудования распределительных сетей 220 (230) В AC от импульсных перенапряжений УЗП2-220/L-PE/20 предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 220 (230) В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

Однополюсное устройство защиты ограничительного типа класса испытаний II, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ 30011.1, ГОСТ Р 50571-4-44, ГОСТ Р 50571.5.53.

Применяется в сетях с системой заземления TN-S (TN-C-S), ТТ и устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с МЭК 61312-1, МЭК 62305).

  • Имеет механический индикатор состояния отказа, при срабатывании которого устройство необходимо заменить.
  • Степень защиты IP20 в соответствии с ГОСТ 14254.
  • Конструктивно выполнено в корпусе из трудногорючего пластика с креплением на 35мм DIN-рейку.
  • Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики:

Характеристики Значение
Номинальное рабочее напряжение (Un) ~230 В / 50 Гц
Максимальное длительное рабочее напряжение (Uc) ~275 В / 50 Гц
Классификационное напряжение при 1мА, не более ~473 В / 50 Гц
Номинальный разрядный ток при tимп. 8/20мкс (In) 20 кА
Максимальный разрядный ток при tимп. 8/20мкс (Imax) 40 кА
Уровень напряжения защиты при In, (Up), не более 1,5 кB
Время срабатывания, менее 25 нсек
Сечение подключаемых проводов, мм2
– жесткий одножильный
– гибкий многожильный
2,5÷35 мм2
2,5÷16 мм2
Диапазон рабочих температур -55…+80 °С

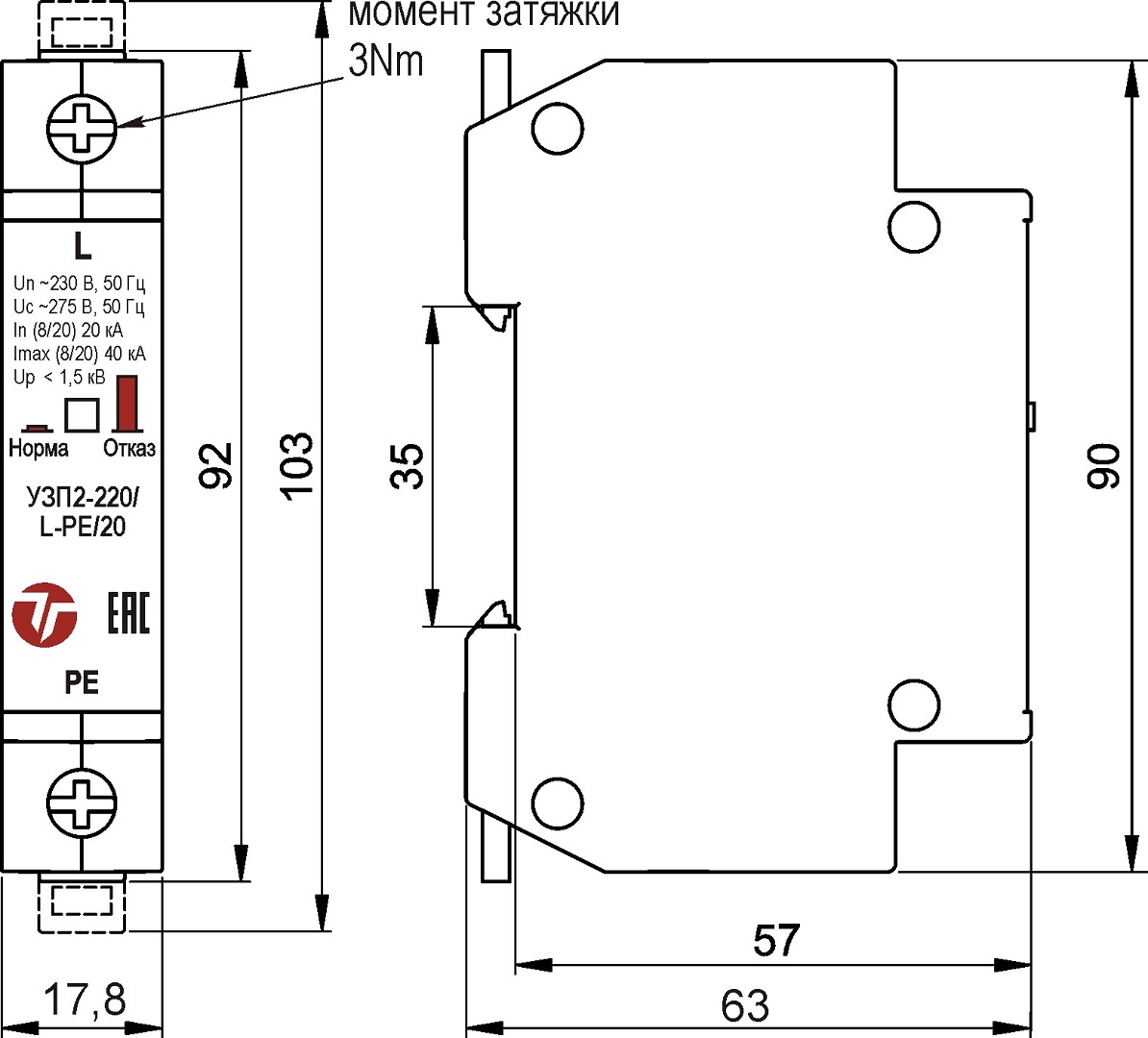

Габаритные размеры, (ДхВхШ) 92 х 63 х 17,8 мм
Вес в упаковке 90 г
