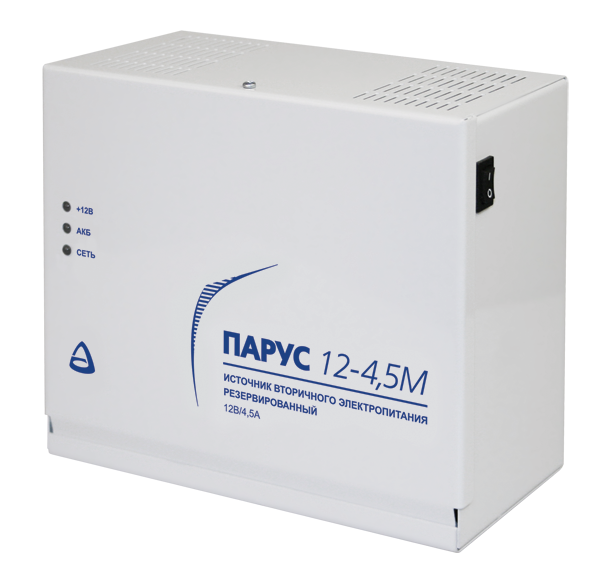

Парус-12-4,5М

Назначение

Парус 12-4,5М «Парус-6М» предназначен для обеспечения бесперебойного электропитания устройств охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 12 В постоянного тока.

Резервированный источник вторичного электропитания "Парус 12-4,5М (Парус-6М)" имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности.

На боковой панели "Парус 12-4,5М (Парус-6М)" расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.

При питании от сети и при срабатывании защиты от перегрузки отключается выход +12В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.

При питании от сети или от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал.

Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки.

Заряд аккумулятора происходит в буферном режиме напряжением 13,7...13,9 В.

При глубоком разряде АКБ выход +12В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в "Парус 12-4,5М (Парус-6М)" разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.

Особенности

• Металлический корпус;
• Электропитание "Парус 12-4,5М (Парус-6М)" осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением 12 В;
• Сохранение работоспособности при пониженном питании от сети переменного тока 50 Гц до 160 В;
• Возможность работы с перегрузкой по току и емкостной нагрузкой до 16000 мкФ;
• Защита от "переполюсовки" и глубокого разряда аккумулятора;
• Пониженное напряжение пульсаций на выходе (не более 30 мВ от пика до пика);
• КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
• Подача звукового сигнала при коротком замыкании или перегрузке при питании от сети 220 В или от встроенного аккумулятора.
• Два светодиодных индикатора позволяют визуально контролировать наличие напряжения в сети, состояние АКБ и напряжение на выходе источника.
