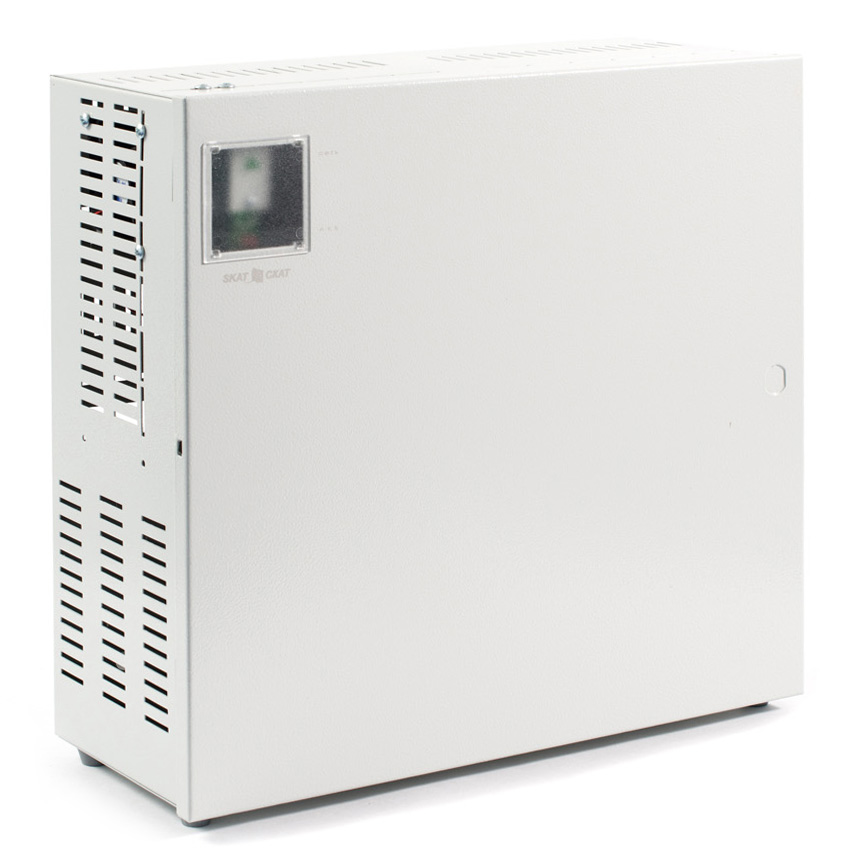

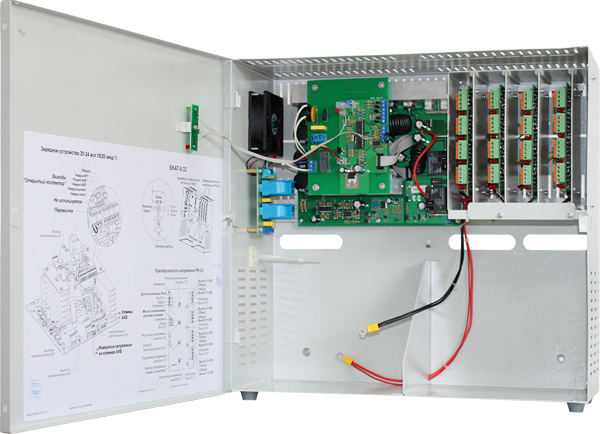

SKAT-V.32
Источник питания 0,5А*32 или 1,0А*16 Регулировка выходного напряжения, регулируемый ток заряда АКБ, корпус под 2 шт. АКБ 40 Ач; 5 информационных выходов о состоянии источника.
Производитель: БАСТИОН
- Код:
- 00008668
- Артикул
- 840
- Базовая единица
- шт
60 210 руб.
Особенности. SKAT-V.32 обеспечивает
- возможность плавной регулировки напряжения каждой пары выходов (п. 2 таблицы )
- фильтрацию помех для устранения взаимного влияния нагрузок
- электронную защиту выходов от перегрузки по току, в т. ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки
- защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем пережигания плавкого предохранителя (предохранитель входной платы преобразователей напряжения PN-V.8
- заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы
- автоматический переход в режим резервного питания нагрузок от внешней АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети
- электронную защиту от перегрева, при этом устройство переходит в режим резервного питания до понижения его температуры ниже заданного значения
- защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм внешней АКБ
- защиту от короткого замыкания клемм внешней АКБ
- контроль наличия внешней АКБ
- защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы
- защиту от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства
- выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти выходов типа открытый коллектор
- защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя
SKAT-V.32. Технические характеристики
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 170…250 | ||
| Выходное напряжение каждого канала, В | Минимальное значение | 12,4…13,8** | |
| Максимальное значение | 10,3…13,8** | ||
| Ток отключения нагрузки каждой пары выходов, А, не менее | 2,5 | ||
| Максимальный ток нагрузки каждого выхода, А | 0,5*** | ||
| Напряжение заряда АКБ при наличии сети 220В и температуре окружающей среды 25ºС, В | 27,2…27,5 | ||
| Максимальный ток заряда АКБ, А* | 3,8; 6,9; 9,7 | ||
| Максимальный ток выходов ОК, мA | 100 | ||
| Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более | 50 | ||
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В | 20,5…21,5 | ||
| Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С | 90 | ||
| Мощность, потребляемая устройством от сети ВА, не более | 790 | ||
| Снижение напряжения заряда АКБ при максимальном токе нагрузке %, не более, | 5 | ||
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | |||
| Рекомендуемая емкость АКБ, Ач | 40 | ||
| Количество АКБ, шт. | 2 | ||
| Габаритные размеры ШхГхВ, мм, не более | без упаковки | 460х438х192 | |
| в упаковке | 470х445х200 | ||
| Масса, НЕТТО (БРУТТО), кг, не более | 10,3 (10,7) | ||
| Диапазон рабочих температур, °С | 0…+40 | ||
| Относительная влажность воздуха при 25 °С, %, не более | 95 | ||
| Степень защиты оболочкой по ГОСТ 14254-96 | IP20 | ||
* Устанавливается пользователем.
** Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,4 В.
*** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А
