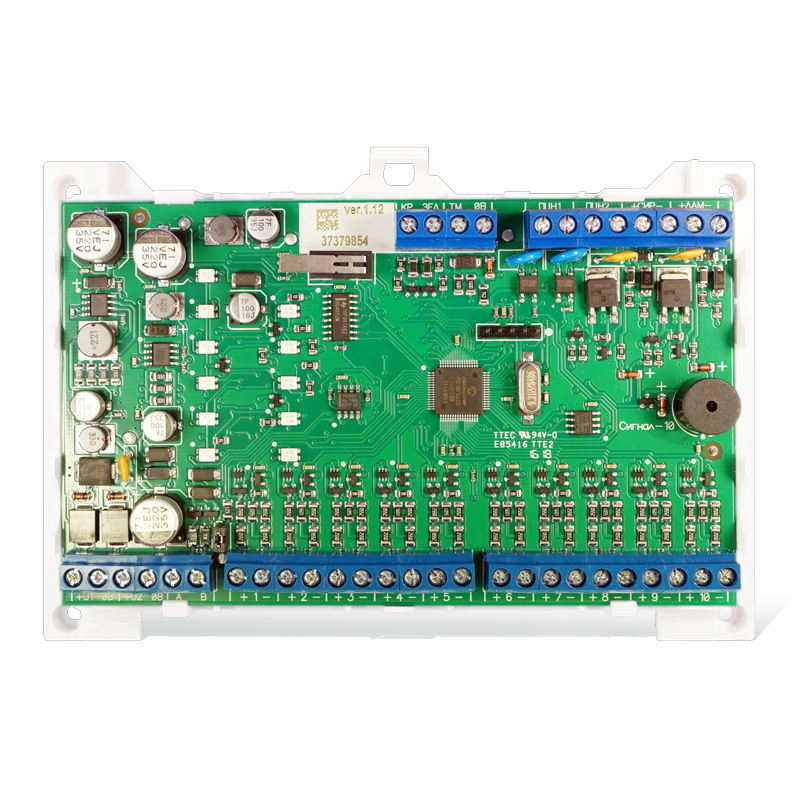

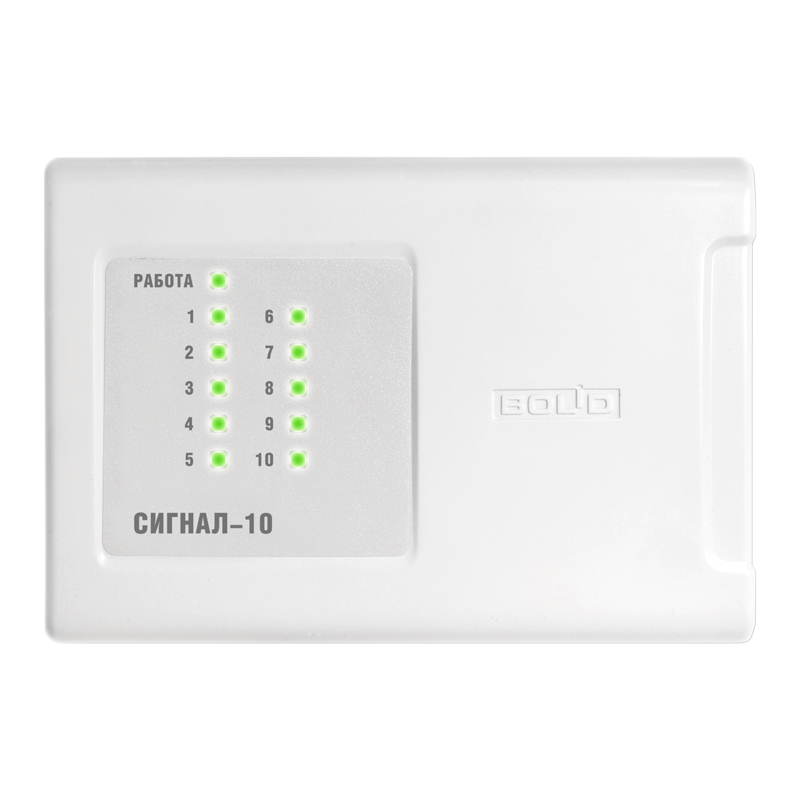

Сигнал-10
Блок приёмно-контрольный охранно-пожарный 10 шлейфов, один интерфейса RS-485, контроль адресных (ДИП-34ПА, С2000-ИП-ПА, ИПР513-3ПАМ) и не адресных извещателей
Производитель: Болид
- Код:
- 00009775
- Артикул
- 250-774-832
- Базовая единица
- шт
3 869 руб.
Блок приёмно-контрольный охранно-пожарный "Сигнал-10" предназначен для совместного использования с сетевым контроллером (пультом контроля и управления "С2000М" либо компьютером с установленным ПО АРМ "Орион") в качестве совмещённого приёмно-контрольного прибора и прибора управления в составе комплексов технических средств:
- охранной и тревожной сигнализации;
- пожарной сигнализации и автоматики.
В автономном режиме "Сигнал-10" представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:
- контролирует неадресные шлейфы сигнализации:
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 14: пожарный адресно-пороговый
- тип 16: пожарный ручной
- управляет 2-мя релейными выходами без контроля подключаемых цепей
- управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей
- отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
- поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
- позволяет одновременно управлять группой своих шлейфов сигнализации
- позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
- питается от одного или двух независимых внешних источников питания постоянного тока
- имеет датчик вскрытия корпуса
В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:
- контролирует пожарные неадресные шлейфы сигнализации:
- тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
- тип 3: пожарный тепловой двухпороговый.
- контролирует пожарный адресно-пороговый шлейф сигнализации
- тип 14 с извещателями "ДИП-34ПА", "С2000-ИП-ПА", "ИПР 513-3ПА"
- передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
- поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
- поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
- передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
- имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Проводные шлейфы сигнализации (ШС) | 10 входов | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления |
1 кОм для охранных ШС 100 Ом для пожарных ШС |
|
| Макс. сопротивление проводов адресных ШС | 50 Ом | |
| Мин. сопротивление утечки между проводами ШС или каждым проводом и "землёй" |
20 кОм для охранных ШС 50 кОм для пожарных ШС |
|
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Адресные пороговые пожарные извещатели "ДИП-34ПА", "С2000-ИП-ПА", "ИПР513-3ПА" | до 10 в одном ШС | |
| Неадресные охранные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС - до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС |
общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА |
|
| Контакторы и сигнализаторы с нормально-замкнутыми или нормально-разомкнутыми контактами | без ограничений | |
| Контролируемые цепи технологических установок | по 1 цепи к ШС типа 12, до 4 программируемых пороговых уровней контроля на 1 технологическую цепь | |
| Напряжение на каждом входе ШС |
19 В ÷22 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС |
|
| Ограничение тока в короткозамкнутом ШС | 26,5 мА | |
| Световая индикация тревог и неисправностей | 1 индикатор состояния прибора и 10 индикаторов состояния каждого из ШС | |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м | |
| Датчик вскрытия корпуса | микропереключатель | |
| Энергонезависимый буфер событий | 512 сообщений | |
| Интерфейс | RS-485, протокол Орион | |
| Скорость передачи | 9600 бит/с | |
| Тип передачи | полудуплекс | |
| Питание блока | от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В | |
| Потребляемый ток |
220 – 410 мА при напряжении питания 12 В, 110 – 200 мА при напряжении питания 24 В |
|
| Готовность к работе после включения питания | не более 3 с (при условии наличия стабильного напряжения выше 11 В на клеммах хотя бы одного ввода питания прибора) | |
| Внешний считыватель ЭИ | 1 вход | |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton | |
| Светодиоды | Управление двумя светодиодами считывателя (красным и зеленым) в соответствии с логическими уровнями "+5В КМОП", с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Объем памяти ЭИ пользователей | до 85 | |
| Выходы | 4 шт. | |
| Оптореле | 2 шт.: 170 В/0,1А (постоянное); 130 В/0,1А (переменное) | |
| Ключи (транзисторные) |
2 шт.: 28 В, 1 А с контролем цепей подключения нагрузки на обрыв и короткое замыкание (ток контроля 3 мА) Примечание – На выходы коммутируется напряжение питания блока. При нагрузке на выход, близкой к максимальной, рекомендуется питать блок от источника напряжением 24В |
|
| Защита от перегрузки по току | самовосстанавливающиеся предохранители | |
| Рабочий диапазон температур | от -30 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | 156х107х39 мм | |
| Вес блока | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование блока | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
