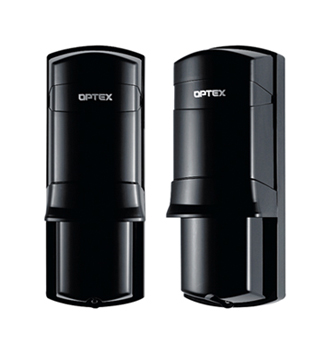

AX-200TF
сепогодный IP-65 извещатель до -35°С, охранный линейный (дальность 60 м на улице и 120 м в помещении) оптико-электронный активный, с выбором частоты для стыковки (4 канала), синхронизированный, двухлучевой, н.з. реле , микропроцессорный.
Производитель: Optex
- Код:
- 00010400
- Базовая единица
- шт
Активные ИК-извещатели малой и средней дальности
- Система погодной дисквалификации
- Асферические линзы высокого качества
- Система герметизации оптики
- Регулируемое время прерывания лучей (50-500 мсек.)
- Выбор несущей частоты лучей (4 канала)
- Работа при потере 99.5% энергии лучей
- Защита от засветки
- Защита от пыли, обмерзания и росы (IP-65)
- Защита от разрядов 15 кВ
- 5 лет гарантии
AX-100 TF – дальность действия 30 м
AX-200 TF – дальность действия 60 м
Извещатели для малых и средних дистанций AX-100TF/200TF являются усовершенствованной версией серии AX-TN. В извещателях этой серии реализована возможность выбора несущей частоты лучей (4 канала), что позволяет использовать их для защиты протяженных участков, устанавливая парами в ряд или друг над другом.
Извещатели продолжают стабильно работать при потере 99.5% энергии лучей, вызванной сильным туманом, дождем или снегопадом. Цепь автоматического усиления постоянно отслежи- вает изменения уровня сигнала, вызванные сменой погодных условий, и настраивает чувствительность извещателя, компенсируя воздействие окружающей среды.
4-уровневый светодиод значительно упрощает настройку извещателей, сигнализируя о состоянии процесса.
Извещатели для малых и средних дистанций AX-100TF/200TF являются усовершенствованной версией серии AX-TN. В извещателях этой серии реализована возможность выбора несущей частоты лучей (4 канала), что позволяет использовать их для защиты протяженных участков, устанавливая парами в ряд или друг над другом.
Извещатели продолжают стабильно работать при потере 99.5% энергии лучей, вызванной сильным туманом, дождем или снегопадом. Цепь автоматического усиления постоянно отслежи- вает изменения уровня сигнала, вызванные сменой погодных условий, и настраивает чувствительность извещателя, компенсируя воздействие окружающей среды.
4-уровневый светодиод значительно упрощает настройку извещателей, сигнализируя о состоянии процесса.
Технические характеристики
| Модель | AX-100TF | AX-200TF |
|---|---|---|
| Метод детекции | активный ИК, пересечение двух ИК-лучей | |
| Дальность действия | 30 м | 60 м |
| Выбор несущей частоты лучей | 4 канала | |
| Время прерывания лучей | 50 / 100 / 250 / 500 мс | |
| Настройка угла лучей | ±90° по горизонтали, ±5° по вертикали | |
| Время тревоги | 2 с | |
| Тревожный выход |
Н.З./Н.О.; 28 В пост. тока; 0,2 А (макс.) |
|
| Дополнительный выход | снижение мощности луча из-за погодных условий; 28 В пост. тока; 0,2 А (макс.) | |
| Выход тампера |
вскрытие корпуса; Н.З.; 28 В пост. тока; 0,2 А (макс.) |
|
| Питание | 10,5 – 28 В пост. тока | |
| Потребление |
макс. 44 мА (6 мА – передатчик, 38 мА – приемник) |
макс. 48 мА (10 мА – передатчик, 38 мА – приемник |
| Условия эксплуатации |
рабочая температура от -35 до +50 °С (с нагревателем HU-3 – от -60 до +50 °С), степень защиты IP65 |
|
| Защита от разрядов | 15 кВ | |
| Вес |
700 г |
|
|
Нагревательный элемент |
HU-3 (опция для расширения диапазона рабочих температур извещателя) |
|
Рабочая температура |
от -60 до +50 °С |
| Питание нагревателя | 24 В пост./перем. тока |
| Потребление нагревателя | 420 мА на пару (приемник и передатчик) |
