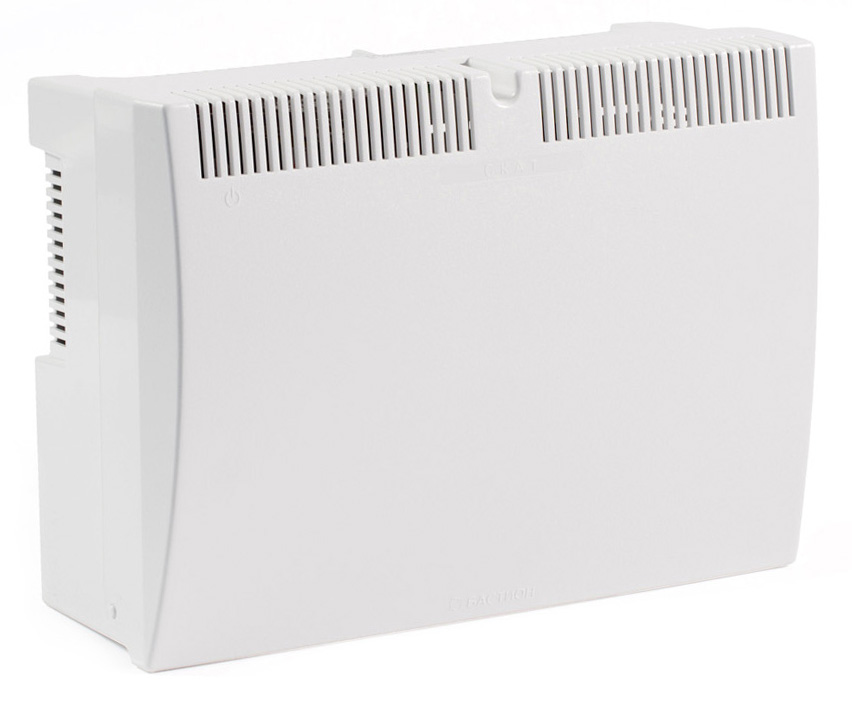

СКАТ-2412

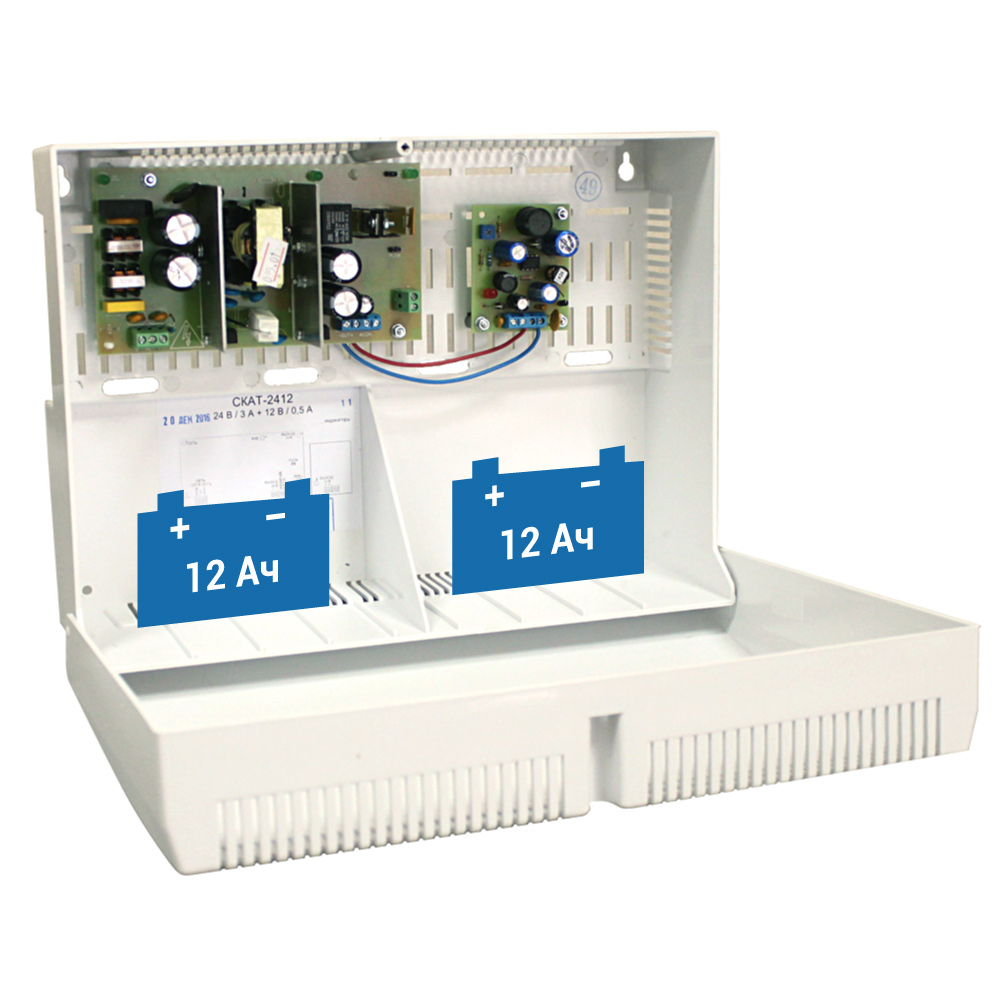

Блок беспереб. питания 24В/2,5А, 12В/0,5А, кратковременно и в режиме резерва до 3А, корпус под 2 шт. АКБ 7-12Ач
Производитель: БАСТИОН
- Код:
- 00010586
- Артикул
- 110
- Базовая единица
- шт
14 960 руб.
Особенности. СКАТ-2412 обеспечивает
- световую индикацию наличия напряжения электрической сети
- световую индикацию наличия выходного напряжения
- световую индикацию наличия АКБ
- питание нагрузки стабилизированным напряжением 24 и 12 В согласно п.1 таблицы при наличии напряжения в электрической сети, режим «Основной»
- резервное питание нагрузки постоянным напряжением согласно п.1 таблицы
- автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (п.6 таблицы) или при отключении электрической сети, режим «Резерв»
- контроль наличия АКБ
- оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п.3 таблицы
- защиту АКБ от глубокого разряда
- защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя
- электронную защиту от короткого замыкания клемм АКБ
- защиту от короткого замыкания на выходе с отключением выходного напряжения
- автоматическое восстановление выходного напряжения после устранения причины замыкания
- защиту нагрузки от аварии источника
- защиту выхода от перегрузки по току, в том числе от короткого замыкания нагрузки путем отключения выхода на 1 минуту
- выдачу информационных диагностических сообщений с помощью световых индикаторов
- выдачу информационных сообщений «Переход на резерв», «Наличие АКБ», «Наличие выходного напряжения» посредством переключения контактов реле. Выдача информационного сообщения «Переход на резерв» осуществляется с задержкой, определяемой положением перемычек П1 и П2.
- режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»
- возможность подключения внешних устройств посредством диагностического разъема.
СКАТ-2412. Технические характеристики
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В | 175…245 | |
| Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В | Выход 24 В | 20…28 |
| Выход 12 В | 11,4…12,6 | |
| Ток нагрузки номинальный, A | Выход 24 В | 0…2,5 |
| Выход 12 В | 0…0,5 | |
| Ток заряда АКБ стабилизированный, А | 0,45…0,65 | |
| Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А | Выход 24 В | 3,0 |
| Выход 12 В | 0,5 | |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 21…22 | |
| Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более | 40 | |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 5 | |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||
| Рекомендуемая емкость АКБ, Ач | 7—12 | |
| Количество АКБ, шт. | 2 | |
| Характеристики релейного выхода | напряжение, В, не более, | 60 |
| ток, мА, не более, | 50 | |
| Сечение провода, зажимаемого в клеммах колодок, мм2, не более | «ВЫХОД 12 В», «ВЫХОД 24 В» и «НАЛИЧИЕ СЕТИ» | 1,5 |
| «СЕТЬ» | 2,5 | |
| Габаритные размеры ШхГхВ, мм, не более | без упаковки | 333х240х134 |
| в упаковке | 350х247х140 | |
| Масса, НЕТТО (БРУТТО), кг, не более | 1,1 (1,4) | |
| Диапазон рабочих температур, °С | -10…+40 | |
| Относительная влажность воздуха при 25 °С, %, не более | 80 | |
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP20 |
|
