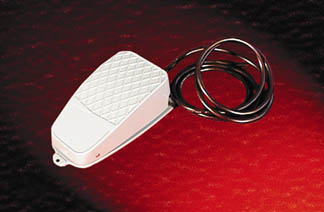

ИО-101-5/1М (Черепаха-1М)

Общие сведения

Извещатель охранный ручной (ножной) точечный электроконтактный ИО101-5/1 ''ЧЕРЕПАХА-1М'' со встроенным светодиодным индикатором красного свечения режима ''Тревога'', (в дальнейшем - извещатель), предназначен для включения средств сигнализации при нападении преступников на сотрудников банка, офиса или другого учреждения. Электрическое питание извещателя и передача дискретного выходного сигнала ''Тревога'' на охранную или охранно-пожарную приемно-контрольную аппаратуру осуществляется по двухпроводной электрической соединительной  линии. Извещатель рассчитан для подключения к пультам централизованного наблюдения (ПЦН) или приемно-контрольным приборам (ПКП), с величиной тока короткого замыкания не более 20мА.

Извещатель соответствует требованиям ГОСТ 26342-84, ГОСТ 12997-84, ГОСТ 12.2.006-87 (п.4.3), ГОСТ 50009-92.

По устойчивости к климатическим воздействиям окружающей среды исполнение извещателя 03 по ОСТ 25 1099-83, но при температуре от минус 30 до плюс 50 °С и относительной влажности воздуха до 80 % при температуре плюс 25 °С.

Извещатель относится к изделиям конкретного назначения, вида 1, непрерывного длительного  применения,  невосстанавливаемый, изнашиваемый, неремонтируемый, необслуживаемый, неконтролируемый перед применением по ГОСТ 27.003-90.

Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой).

• Величина тока потребления извещателя от шлейфа охранной сигнализации в дежурном режиме не более 70 мкА.
• Величина напряжения наизвещателе в режиме передачи сигнала ''Тревога'' при протекающем токе 20 мА не более 5,2 В. Величина напряжения на извещателе в режиме передачи сигнала ''Тревога'' при протекающем токе 5 мА не менее 3,9 В.
• Режим передачи сигнала ''Тревога'' сохраняется после нажатия на нажимную крышку и ее возврата в первоначальное состояние. Возврат в дежурный режим осуществляется путем кратковременного отключения напряжения питания на время не  более 2 С.
• Напряжение питания от шлейфа охранной сигнализации в диапазоне от 10 до 72 В.
• Габаритные размеры извещателя - 135´65´50 мм.
• Масса извещателя - не более 250 г
• Степень защиты извещателя, обеспечиваемая оболочкой соответствует IP41 по ГОСТ 14254-96.
• Средний срок службы извещателея не менее восьми лет.

Указания по эксплуатации

Запрещается устанавливать извещатели в непосредственной близости (менее 200 мм) от источников переменных магнитных полей (трансформаторов, сильноточных электропультов и т.п.).

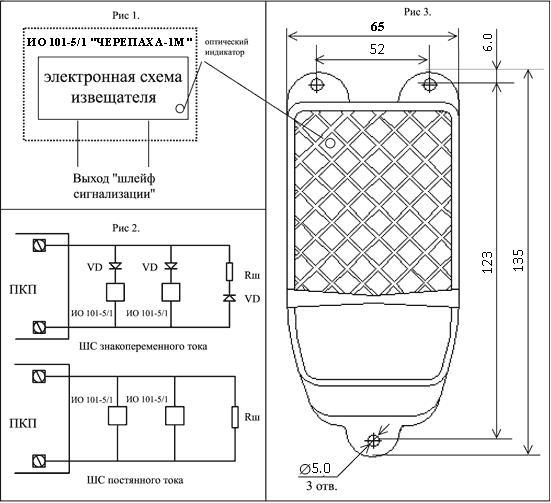

Подключение в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.
