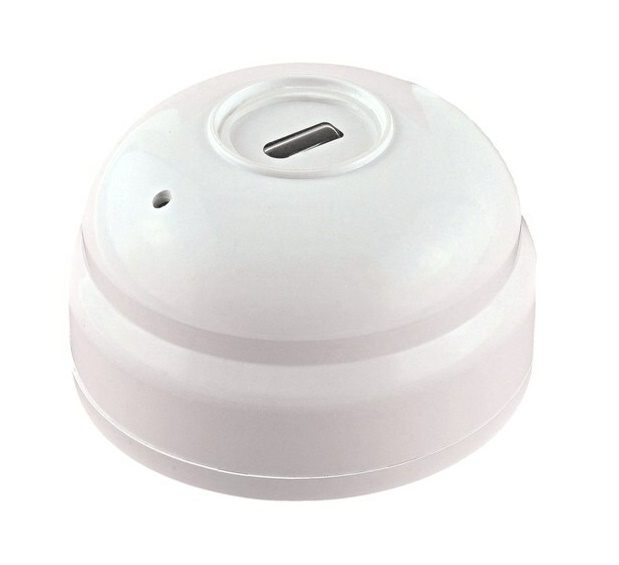

ИП 329-5М Аметист-01-Р1

Извещатель пожарный пламени ИП 329-5М "АМЕТИСТ" ^® предназначен для обнаружения пламени, исходящего от очагов загораний и сопровождающегося ультрафиолетовым (УФ) излучением в диапазоне длин волн от 185 до 260 нм.

Извещатель устанавливается в помещениях различных зданий и сооружений. Возможна установка извещателя и на открытом пространстве под навесом, например, для защиты автозаправочных станций, газовых станций, нефтебаз и т. п.

Извещатель применяется в составе автоматизированных систем обнаружения загораний совместно с приемно-контрольными приборами или устройствами сигнально-пусковыми, обеспечивающими в шлейфе пожарной сигнализации напряжение питания 12-30 В.

В электрической схеме извещателя в качестве чувствительного элемента используется современный индикатор ультрафиолетового излучения, который позволяет обеспечить невосприимчивость прибора к солнечному свету, а также к свету, исходящему от ламп накаливания и люминесцентных ламп. На приведенном графике видно, что узкая спектральная область чувствительности извещателя не пересекается с относительными характеристиками солнечного и вольфрамового света. Поэтому, в отличие от аналогичных извещателей пламени работающих на преобразовании инфракрасной (ИК) области спектра света, установку ИП 329-5М можно осуществлять в любом месте охраняемого помещения, в том числе напротив окон или в непосредственной близости от осветительных приборов. Также извещатель не реагирует на источники теплового излучения.

Извещатель имеет большую дальность обнаружения очага пламени – до 50 или до 80 метров (в зависимости от варианта исполнения). Причем на этом расстоянии прибор обнаруживает пламя, созданное при горении как нефтепродуктов, так и различных спиртов, угля, древесины, синтетических волокон, полимерных материалов, текстильных, резинотехнических и целлюлозно-бумажных изделий, лакокрасочных материалов и т. п.

Извещатель удобен при техническом обслуживании. Для проверки его работоспособности допускается использовать светотехнический аналог, в качестве которого можно применять парафиновую свечу диаметром 25 мм или портативную газовую зажигалку с высотой пламени 3-4 см. Прибор регистрирует пламя светотехнического аналога на расстоянии до 4 м, что позволяет провести проверку его исправности без использования лестниц-стремянок или иных приспособлений.

Сборка печатной платы извещателя выполнена с применением технологии поверхностного монтажа электронных компонентов.

Корпус изготовлен из белого глянцевого пластика-АБС импортного производства и имеет пыле-, брызгозащищённое исполнение. Степень защиты по ГОСТ 14254-96 – IP54. Конструкция извещателя предусматривает возможность его монтажа в вертикальном и горизонтальном положениях. Кроме того, предусмотрена возможность монтажа прибора на месте контроля и с помощью специального крепежно-юстировочного устройства, входящего в комплект поставки.

Варианты исполнения извещателя:

• ИП 329-5М "АМЕТИСТ" 01. Предназначен для применения в зданиях и сооружениях производственного и складского назначения, в которых возникновение пожара может сопровождаться взрывом или быстрым распространением пламени (горение легко воспламеняемых веществ, газ, масло, бензин, дизельное топливо и т. д.). Максимальная дальность обнаружения очага загорания – 80 м, угол обзора – 90^о. На расстоянии до 30 м мгновенно фиксирует вспышку пламени. Свыше 30 м инерционность срабатывания увеличивается.
• ИП 329-5М "АМЕТИСТ" 02. Предназначен для применения в зданиях и сооружениях бытового и производственного назначения (горение древесины, бумаги, пластика и т. д.). Максимальная дальность обнаружения очага загорания – 50 м, угол обзора – 90^о. Инерционность при регистрации пламени – не более 3 с.

В зависимости от способа подключения к шлейфу пожарной сигнализации извещатели маркируются следующим образом:

• ИП 329-5М "АМЕТИСТ" 01, ИП 329-5М "АМЕТИСТ" 02 – двухпроводная схема подключения;
• ИП 329-5М "АМЕТИСТ" 01Р1, ИП 329-5М "АМЕТИСТ" 02Р1 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём размыкания сигнального шлейфа.
• ИП 329-5М "АМЕТИСТ" 01Р2, ИП 329-5М "АМЕТИСТ" 02Р2 – четырёхпроводная схема подключения к пожарной сигнализации. Извещатель осуществляет функцию передачи сигнала "Пожар" путём замыкания сигнального шлейфа.

Для контроля наличия напряжения в четырёхпроводных шлейфах совместно с извещателями ИП 329-5М 01Р1, ИП 329-5М 02Р1, ИП 329-5М 01Р2 и ИП 329-5М 02Р2 возможно использовать устройство шлейфовое контрольное ИКШП, которое подключается к последней базе шлейфа (примеры схем подключения см. ниже).

Каждый извещатель поставляется в индивидуальной полиэтиленовой таре.

Основные технические характеристики:

• дальность обнаружения очага пламени – до 80 м или до 50 м (в зависимости от варианта исполнения) ¹;
• угол обзора – 90^о 2;
• напряжение питания – 12-30 В;
• ток потребления в дежурном режиме – не более 250 мкА (при напряжении 24 В), не более 200 мкА (при напряжении 12 В);
• габаритные размеры – (диаметр х высота) 90 х 58 мм;
• масса – не более 140 г;
• диапазон рабочих температур – от -50 до +55 ^оС ³.
