Gate-8000-Паркинг

Назначение

Контроллер Gate-8000-Паркинг Вер.2 предназначен для организации удобной и безопасной работы двунаправленной точки проезда транспорта со светофорным регулированием.

Специфика сферы применения данного контроллера:

• однополосный двунаправленный проезд;
• потребность контроля  и учета направления проезда;
• потребность светофорного регулирования проезда.

Главными отличиями контроллера Паркинг Версии 2 от предыдущей Версии 1 являются отсутствие встроенного радиоканального считывателя, а также наличие двух режимов работы со своей схемой подключения и логикой проезда. Выбор режима работы осуществляется положением джампера SA7 на плате.

Основные особенности контроллера Gate-8000-Паркинг:

• в Первом режиме обеспечена защита системы от случайного чтения идентификаторов в пассивном режиме (линии въезда/выезда свободны) путем блокировки входа контроллера;
• непосредственное подключение и контроль датчиков линий въезда и выезда (ф/элементы, э/м петли), для определения направления движения и факта проезда;
• возможность подключения и учета состояния концевых датчиков открытия/закрытия ворот;
• непосредственное подключение и управление двумя двухцветными светофорам (~220В) с реализацией особого информативного алгоритма работы светофоров при организации проезда;
• возможность включения и контроля счетчика автомобилей на внутренней территории с заданием допустимых границ и ограничением доступа;
• возможность включения и реализации особого режима проезда с подтверждением охранником;
• раздельные сигналы управления преграждающим устройством: реле1- открытие, реле2 - закрытие;
• в Первом режиме имеется возможность настройки и реализации особого подрежима группового проезда без промежуточных закрытий преграждающего устройства.

Дополнительные опциональные возможности технологии Паркинг:

• аппаратная организация запрета повторного проезда в рамках одного контроллера;
• программная организация запрета повторного проезда в рамках группы контроллеров;
• фотоверификация проезда на АРМ с подтверждением проезда с брелока охранника;
• программный контроль времени нахождения автомобиля на внутренней территории.

Технические характеристики контроллера Gate-8000-Паркинг:

Общие режимы работы и особенности контроллера Паркинг

• Особенности Первого режима контроллера Gate-8000-Паркинг Вер.2:

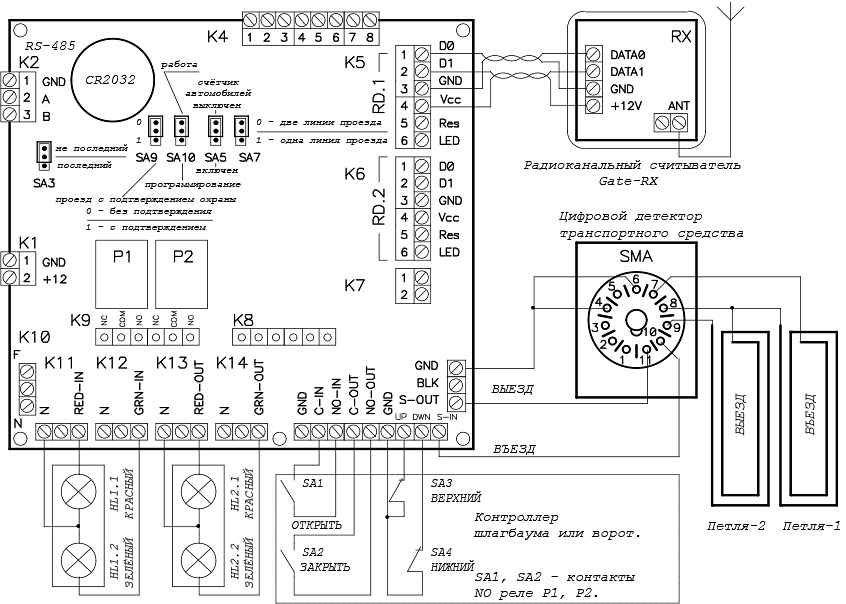

Первый режим  предусматривает работу с одним считывателем идентификаторов и контролем двух линий въезда/выезда. Данный режим целесообразен в случае использования считывателя, не обеспечивающего определение направление движения транспорта: радиоканальные считыватели Gate-RX (чтение радиобрелоков Gate-TX), Gate-RX-Duo (чтение радиобрелоков Gate-TX-Duo и номеров телефонов) или иные аналогичного типа. Для подключения внешнего считывателя используется первый вход для считывателей на плате контроллера (колодка RD.1).  Для определения направления движения и обеспечения заданного алгоритма проезда используются две линии въезда/выезда, реализованные на фотоэлементах или э/м петлях. Алгоритм работы точки проезда в первом режиме описан ниже и совпадает с алгоритмом работы контроллера Паркинг Версии 1.

• Особенности Второго режима контроллера Gate-8000-Паркинг Вер.2:

Второй режим  предусматривает работу с двумя считывателями идентификаторов (обеспечивающими определение направления движения: въезд или выезд) и контролем одной линии проезда. В этом случае могут использоваться считыватели меток дальнего действия семейства KeyTex-Gate или любые иные считыватели других типов идентификаторов (карты, мобильные идентификаторы, автомобильные номера и т.д.) с обеспечением определения направления движения. Для подключения считывателей используются оба входа для считывателей на плате контроллера (колодки RD.1, RD.2). Направление движения в данном режиме определяется считывателем. Факт проезда определяется линией проезда (как правило, это фотоэлементы в створе ворот или шлагбаума). Алгоритм работы контроллера и точки проезда во втором режиме описан ниже.
