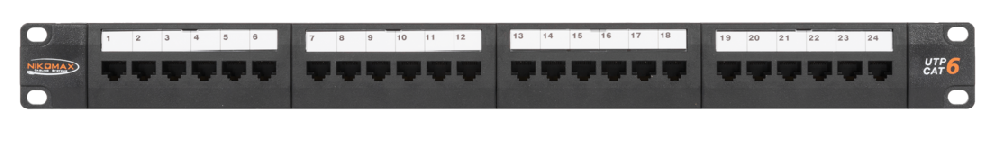

NMC-RP24UE2-1U-BK
Коммутационная панель 19", 1U, 24 порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, неэкранированная, с органайзером, черная
Производитель: NIKOMAX
- Код:
- 00012619
- Артикул
- NMC-RP24UE2-1U-BK
- Базовая единица
- шт
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку. • Панели NMC-RP24UE2-1U-BK (кат.6) и NMC-RP24UD2-1U-BK (кат.5е) имеют стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C. • Панели NMC-RP48UE2-2U-BK (кат.6) и NMC-RP48UD2-2U-BK (кат.5е) представляют собой версию на 2U, 48 портов RJ45/8P8C и являются более экономичным решением. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей. Для удобства администрирования рекомендуется также на каждые 48 портов патч-панелей дополнительно ставить органайзер для укладки коммутационных шнуров.
Ключевые возможности
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Все порты пронумерованы. Предусмотрены дополнительные площадки для маркировки с удобными откидными крышками
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6)
- IDC контакты совместимы с вилками 110 типа и инструментом NMC-315DR с насадкой для одновременной заделки 4-x пар
- Съемный кабельный органайзер в комплекте
- Цветовая схема разводки по двум стандартам: T568 A и B
- Все порты пронумерованы
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
6 |
| Полоса пропускания, МГц |
250 |
| Исполнение |
Неэкранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов |
24 |
| Высота, U |
1 |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка |
Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж |
Шкаф или стойка 19” |
| Материал несущей конструкции |
Сталь 1,5 мм |
| Цвет |
Черный |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Глубина в стойке, без/с органайзером, мм |
30/80 |
