РК 75-4-361
Кабель коаксиальный внешний 75 Ом, жила 1х1,02, оболочка СПЭ- 7,0 мм, бухта 250м
Производитель: Паритет
- Код:
- 00014455
- Артикул
- 100102
- Базовая единица
- м

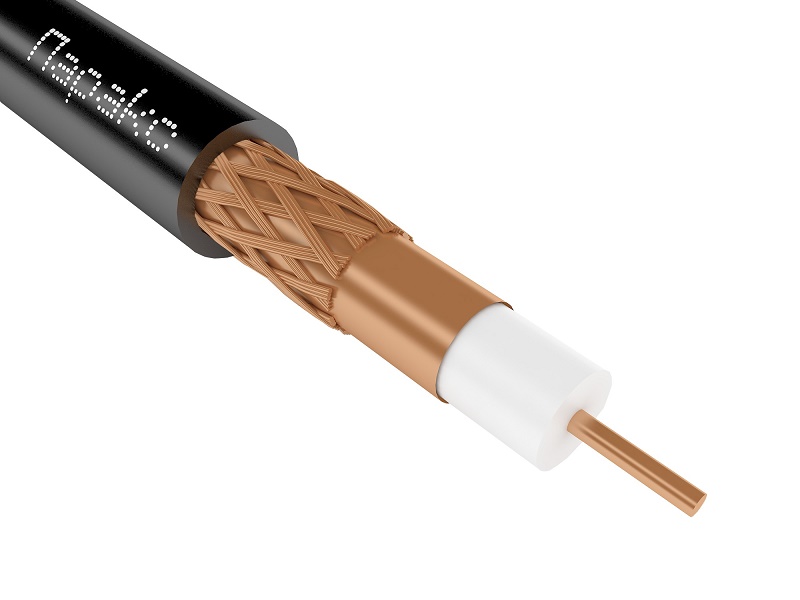

Радиочастотный кабель Паракс РК 75-4-361 с волновым сопротивлением 75 Ом имеет изоляцию из плёнко пористого полиэтилена, комбинированный экран (оплётка медными проволоками плотностью не менее 40% поверх фольгированной медью полимерной ленты) и оболочку из светостабилизированного полиэтилена. Предназначен для внешней стационарной прокладки.
НАЗНАЧЕНИЕ:
Для систем аналогового видеонаблюдения, кабельного и спутникового телевидения. Для линий дальней связи, систем связи, для антенно-фидерной аппаратуры. Для наружной прокладки.
КОНСТРУКЦИЯ
- Токопроводящая жила – медная однопроволочная
- Изоляция - пористый полиэтилен
- Экран – оплётка медными проволоками плотностью не менее 40% поверх фольгированной медью полимерной ленты
- Оболочка - светостабилизированный полиэтилен
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
- Количество жил - 1
- Диаметр жилы, мм - 1.02
- Число и диаметр проволок - 1х1,02
- Диаметр по изоляции, мм - 4.6
- Плотность оплетки, - 40 %
- Диаметр кабеля, мм - 6.9
- Масса 1 км кабеля, кг - 41.3
- Объем горючей массы, л/км - 31.6
- Объем 1 км кабеля, м3 - 0.0928
- Бухтовка, м - 250
- Тип упаковки - Бухта
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 1-2.
- Минимальная рабочая температура – -60°С.
- Максимальная рабочая температура – 70°С.
- Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
- Кабели стойки к воздействию солнечного излучения, инея, росы
- Срок службы кабеля – 30
Технические характеристики
Маркоразмер |
10 МГц |
50 МГц |
100 МГц |
200 МГц |
470 МГц |
862 МГц |
1000 МГц |
1350 МГц |
1750 МГц |
2150 МГц |
2400 МГц |
3000 МГц |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Паракс РК 75-4-361 | 1.94 | 4.18 | 6 | 8.57 | 13.37 | 18.4 | 20.02 | 23.59 | 27.24 | 30.46 | 32.89 | 36.15 |
Волновое сопротивление 75 Ом
