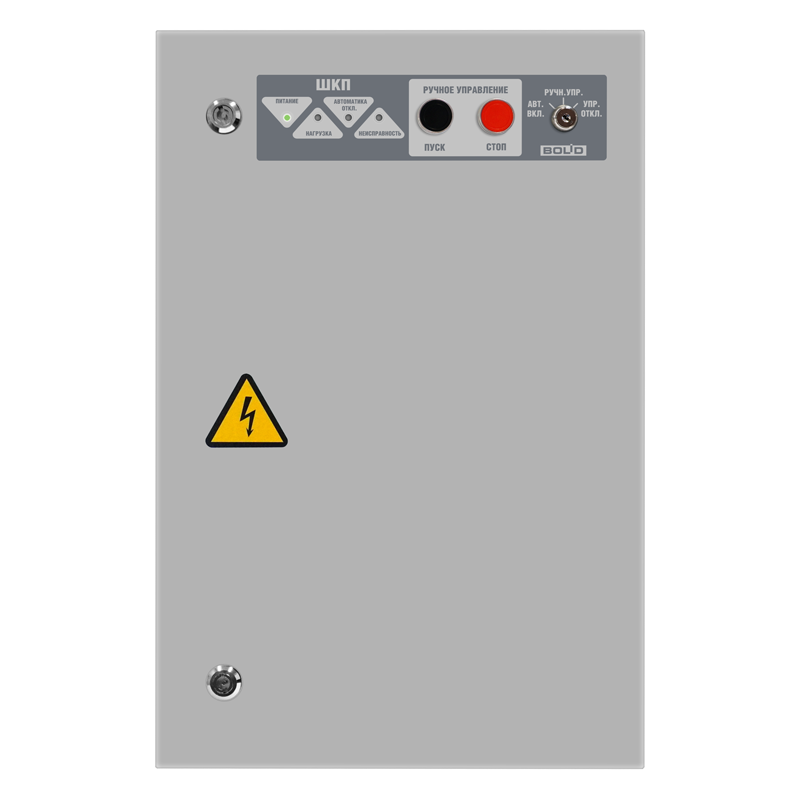

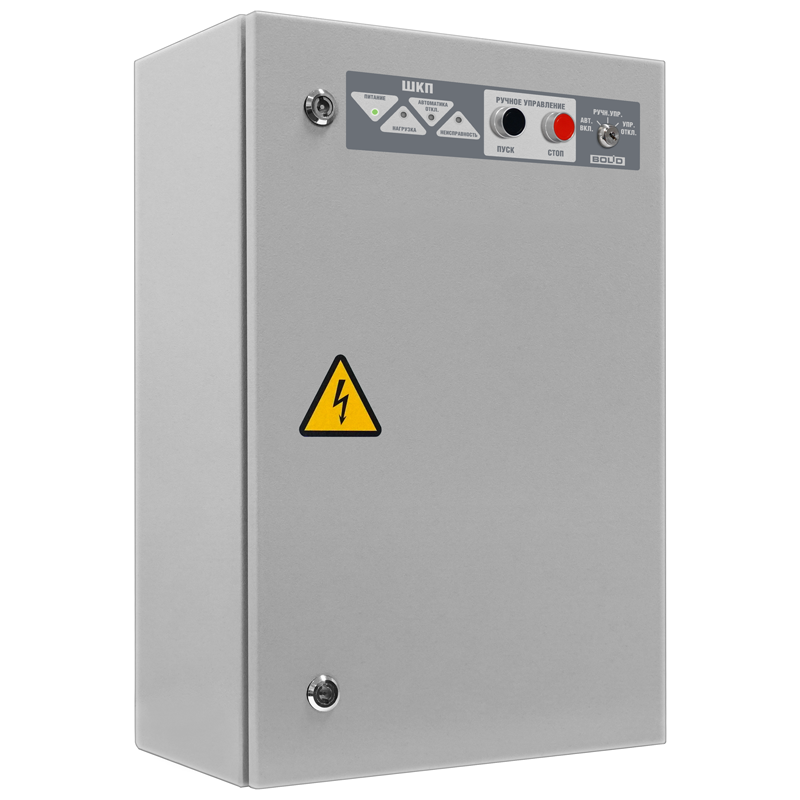

ШКП-45 IP54
Шкаф контрольно-пусковой для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором мощностью до 45 кВт, в корпусе IP54
Производитель: Болид
- Код:
- 00014539
- Артикул
- 688-234-845
- Базовая единица
- шт
62 790 руб.
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем и нагрузки.
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Технические характеристики
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Световая индикация | 4 одноцветных индикатора для отображения состояния ШКП |
| Питание прибора | от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1) Гц |
| Готовность к работе после включения питания | не более 5 с |
| Рабочий диапазон температур | от -30 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Средний срок службы | 10 лет |
| Тип монтажа | настенный навесной |
| Номинальный коммутируемый ток, А | 100 |
| Мощность управляемого двигателя, кВт | 30-45 |
| Степень защиты корпуса | IP54 |
| Габаритные размеры, мм | 600x400x240 |
| Масса прибора, кг | 40 |
