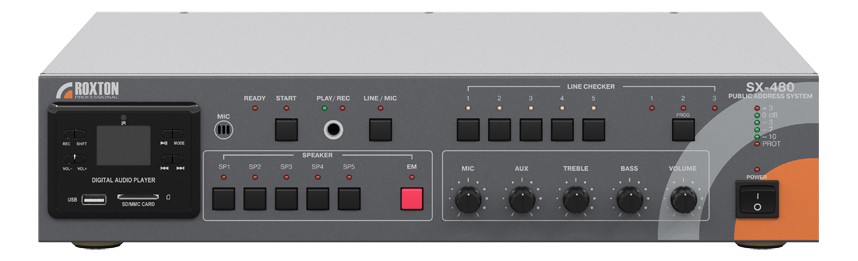

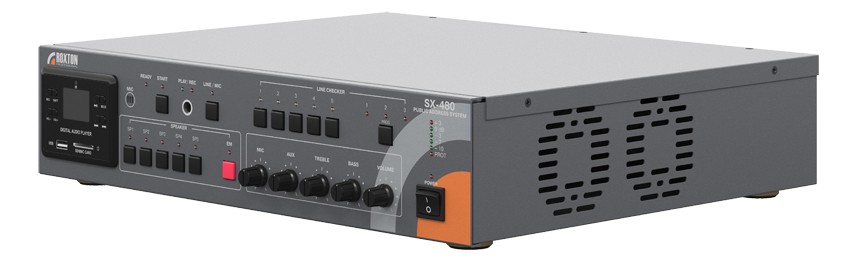

SX-480
Автоматическая система оповещения-USB-проигрыватель-тюнер-усилитель 480 Вт, 1 микр./2 лин. входа, 5 зон, модуль контроля линий, ИК-пульт ДУ
Производитель: Roxton
- Код:
- 00015026
- Базовая единица
- шт
Описание
Комбинированная система оповещения ROXTON SX-480 представляет собой цифро-аналоговый моноблок для построения полнофункциональных систем оповещения и управления эвакуацией (СОУЭ) 3-го типа, объектовых (ОСО) и локальных (ЛСО) систем оповещения. Система включает в себя блок автоматического контроля до 5-ти линий громкоговорителей, трансляционный усилитель мощностью 480 Вт с 2-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Помимо этого, в систему встроен аудио проигрыватель с поддержкой внешних USB/SD накопителей и FM тюнер, что делает ненужным использование внешних источников аудиосигнала.
Блок дистанционного управления модулем речевого сообщения, активации линейного входа и сигналов события, обеспечивает ROXTON SX-480 сопряжение с системами ОПС, ГО и ЧС. Помимо этого, для дистанционного управления оповещением к моноблоку подключается до 4-х микрофонных консолей ROXTON SX-R31 с несколькими уровнями приоритетов.
Технические характеристики
Выходная мощность | 480 Вт |
Блок контроля линий | Да (5 линий) |
Селектор зон | Да (5 зон) |
Регулировки | Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
Дополнительные функции | Приоритетные входы, Пульт ДУ |
Выходной сигнал |
высоковольтный 100 В, 70 В низкоомный 4 Ом |
Аудиовходы |
линейные 2×RCA, 1×TRS 6.25 мм микрофонные 1×TRS 6.35 мм |
Микрофонная консоль | ROXTON SX-R31 |
Габариты (Ш x В x Г) | 437 × 98 × 383 мм |
Вес | 15 кг |
Общие характеристики
Тип устройства | Комбинированная система оповещения |
Класс усилителя | AB |
Количество зон оповещения | 5 |
Воспроизводимый диапазон частот | 80 Гц – 16 кГц |
Номинальная выходная мощность | 480 Вт |
Количество каналов усиления | 1 |
Отношение сигнал шум (SNR) | ≥ 85 дБ |
Характеристики блока контроля линий
Количество контролируемых линий | 5 |
Напряжение контролируемой линии | ≤100 В |
Величина отклонения для регистрации неисправности | 10% |
Параметры реле | 100 – 250 В / 5 А |
Контролируемый импеданс линии |
максимальный 1600 Ом минимальный 20 Ом |
Характеристики блока цифровых сообщений
Длительность сообщения | 60 с |
Управляющие сигналы | Сухой контакт (+24 В) |
Частотный диапазон | 300 Гц – 3.4 кГц |
Частота дискретизации сообщения | 8 кГц |
Коэффициент гармоник | 1% |

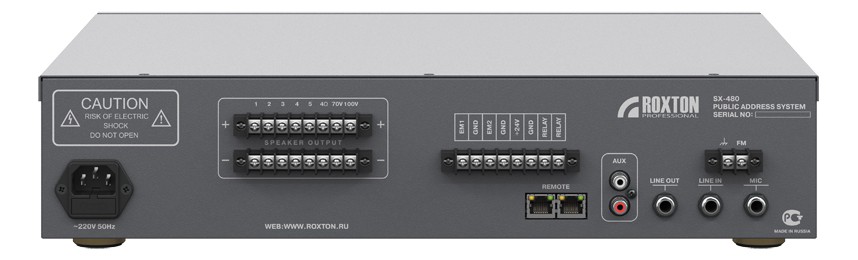

Аудиовыходы
Высоковольтные |
100 В, 70 В 8-ми контактная клеммная колодка (пара) |
Выход OUT |
линейный TS 6.35 мм |
Низкоомные |
8 Ом 8-ми контактная клеммная колодка (пара) |
Аудиовходы
Канал 1 |
микрофонный TRS 6.35 мм |
Канал 3 |
линейный 2×RCA |
Канал 2 |
линейный TRS 6.35 мм |
Чувствительность/Сопротивление аудиовходов
Микрофонные (MIC) | 5 мВ / 470 Ом |
Линейный (OUT) | 0.75 В |
Линейные (AUX, EM1, EM2) | 0.75 В / 10 кОм |
Питание
Тип блока питания | Трансформаторный |
Напряжение питания | AC ~230 В, 50 Гц |
Тип исполнения блока питания | Внутренний |
Потребляемая мощность (основное питание) |
полная нагрузка 800 Вт холостой режим 17 Вт |
Конструкция
Цвет | Серый |
Возможность монтажа в стойку | Нет |
Система охлаждения | Конвекционное охлаждение |
Материал корпуса | Сталь |
Габариты |
ширина 437 мм высота 98 мм глубина 383 мм |
Вес | 15 кг |
