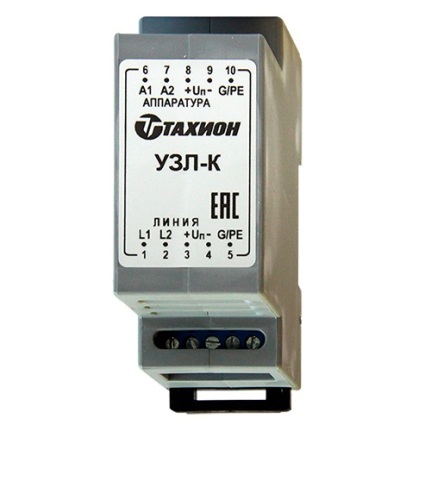

УЗЛ-К

Устройство защиты коаксиальных, симметричных и питающих линий(12/24В); на DIN-рейку

Производитель: Тахион

Код:
00015913
Артикул
20111
Базовая единица
шт
2 016 руб.

Назначение:

Устройство защиты УЗЛ-К (далее изделие) предназначено для защиты сигнальных цепей и цепей питания аппаратуры приёма и передачи видеосигнала, работающей по протяженным симметричным и несимметричным линиям от импульсных перенапряжений и помех, вызванных электромагнитными импульсами высоких энергий (грозовыми разрядами, коммутационными помехами и др.) в пределах 1а (в) -2 зон молниезащиты (в соответствии с МЭК 1312-1).

Изделие используется для защиты аппаратуры охранного телевидения, промышленной автоматизации, систем сигнализации, аппаратуры телевидения высокой чёткости, работающей в стандартах АНD, HDCVI и HDTVI и др.

Защищаемое оборудование: грозозащита камер, сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

  • Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
  • Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
  • Устройство выпускается в пластмассовом корпусе с креплением на 35мм DIN-рейку.
  • Степень защиты УЗЛ-К IP20 в соответствии с ГОСТ 14254.

Технические характеристики

Сигнальной цепи:
Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax) 10 кА
Номинальное рабочее напряжение 6 В
Уровень напряжения защиты при Imax 15 В
Вносимое затухание 0,5 дБ
Неравномерность АЧХ в диапазоне до 50 МГц, не более 1 дБ
Время срабатывания, менее 30 нсек
Цепи питания:

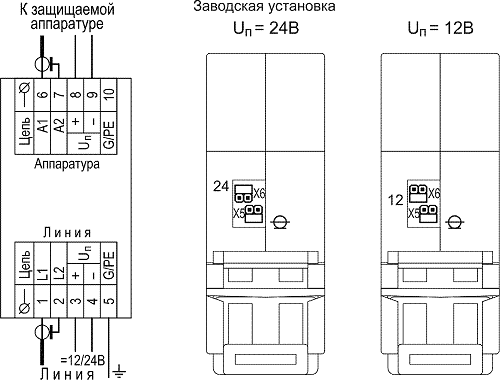

Номинальное рабочее напряжение 12/24 В DC
Напряжение ограничения 15 В
Максимальный ток 16/28 В
Номинальный ток (Iн) 1,5 А
Максимальный импульсный разрядный ток при t имп 8/20мкс (Imax)  0,5 А
Уровень напряжения защиты при Imax 10 кА
Вносимое сопротивление 30/50 В
Потери при Iн 1 Ом
Время срабатывания, менее 30 нсек
Количество защищаемых пар:
По цепи сигнала 1
По цепи питания 1
Диапазон рабочих температур -55° С ÷ +85° С

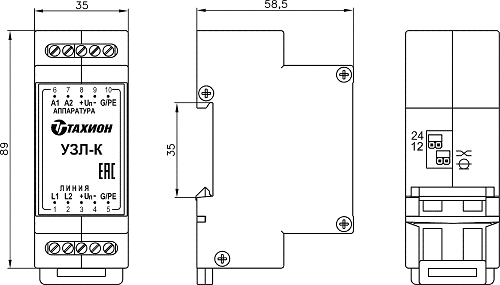

Габаритные размеры 38 х 55,5 х 17мм
Вес в упаковке 90 г
