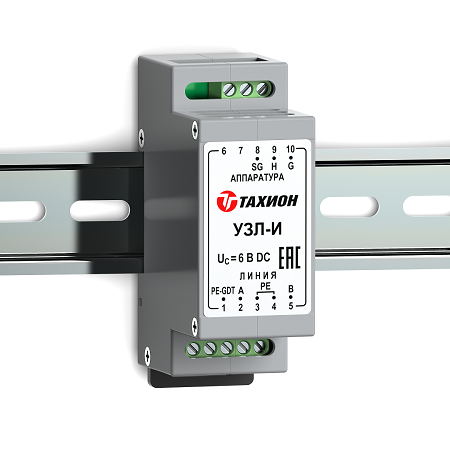

УЗЛ-И
Устройство защиты линии интерфейса RS-485
Производитель: Тахион
- Код:
- 00015916
- Артикул
- 20109
- Базовая единица
- шт
1 730 руб.
Назначение:
Устройство защиты УЗЛ-И предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1).
- Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.
- По техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
- Степень защиты IP20 в соответствии с ГОСТ 14254.
- Конструктивно выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Номинальное рабочее напряжение UN | 5 В DC |
| Макс. длительное рабочее напряжение UС | 6,5 В DC |
| Номинальный рабочий ток IN | 100 мА |
|
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля |
2 / 2 кА |
| Суммарный импульсный ток (8/20 мкс) | 4 кА |
|
С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) |
15 В 15 В 600 В |
|
Время срабатывания tA, не более Линия-линия / линия-земля |
10нс/100нс |
| Вносимое сопротивление на цепь, не более | 4,7 Ом |
| Скорость передачи данных, не более | 1 Мбит / сек |
| Диапазон рабочих температур | – 55°С … +85°С |
| Габаритные размеры | 89 х 58 х 35 мм |
| Вес в упаковке | 90 г |
| Категория испытаний по МЭК 61643-21 | С2 |
