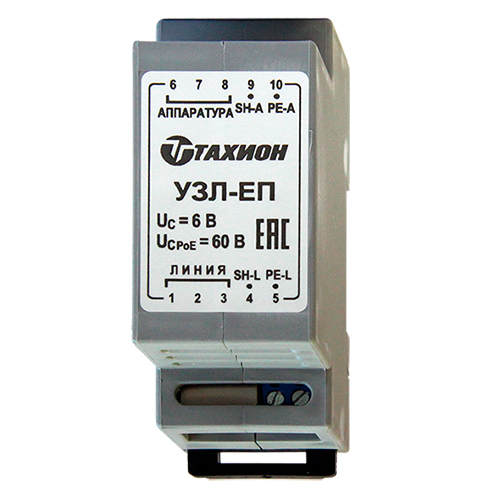

УЗЛ-ЕП
Устройство защиты информационных портов Ethernet с питанием PoE
Производитель: Тахион
- Код:
- 00015918
- Артикул
- 20101
- Базовая единица
- шт
2 610 руб.
Назначение:
Устройство защиты УЗЛ-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10.100.1000 Base-TX, в том числе, использующих технологию PoE со схемой питания по варианту А, или по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1). Защищаемое оборудование: грозозащита poe, грозозащита для ip камер poe, сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
- Степень защиты в соответствии с ГОСТ 14254 IP20.
- Конструктивно УЗЛ-ЕП выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Технические характеристики | Линии данных | Линий питания |
|---|---|---|
| Защищаемые пары (контакты RJ-45) | (1-2), (3-6), (4-5) и (7-8) | (1,2-3,6) и (4,5-7,8) |
| Номинальное рабочее напряжение UN | 5 В DC | 48 В DC |
| Макс. длительное рабочее напряжение UС | 6 В DC | 57 В DC |
| Номинальный рабочий ток IN | 600 мА | 600+600=1200 мА |
|
Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля |
100 А / 2 кА | 100 А / 2 кА |
| Уровень напряжения защиты UP при InЛиния-линия / линия-земля, не более | 20 В / 550 В | 120 В / 550 В |
| Уровень напряжения защиты UP при 1кВ/мкс:Линия-линия / линия-земля, не более | 15 В / 550 В | 90 В / 550 В |
| Время срабатывания TaЛиния-линия / линия-земля | <10 нс / <100 нс | <10 нс / <100 нс |
| Вносимое затухание | <2 дБ (<250МГц) | |
| Диапазон рабочих температур | -55°С ¸ +85°С | |

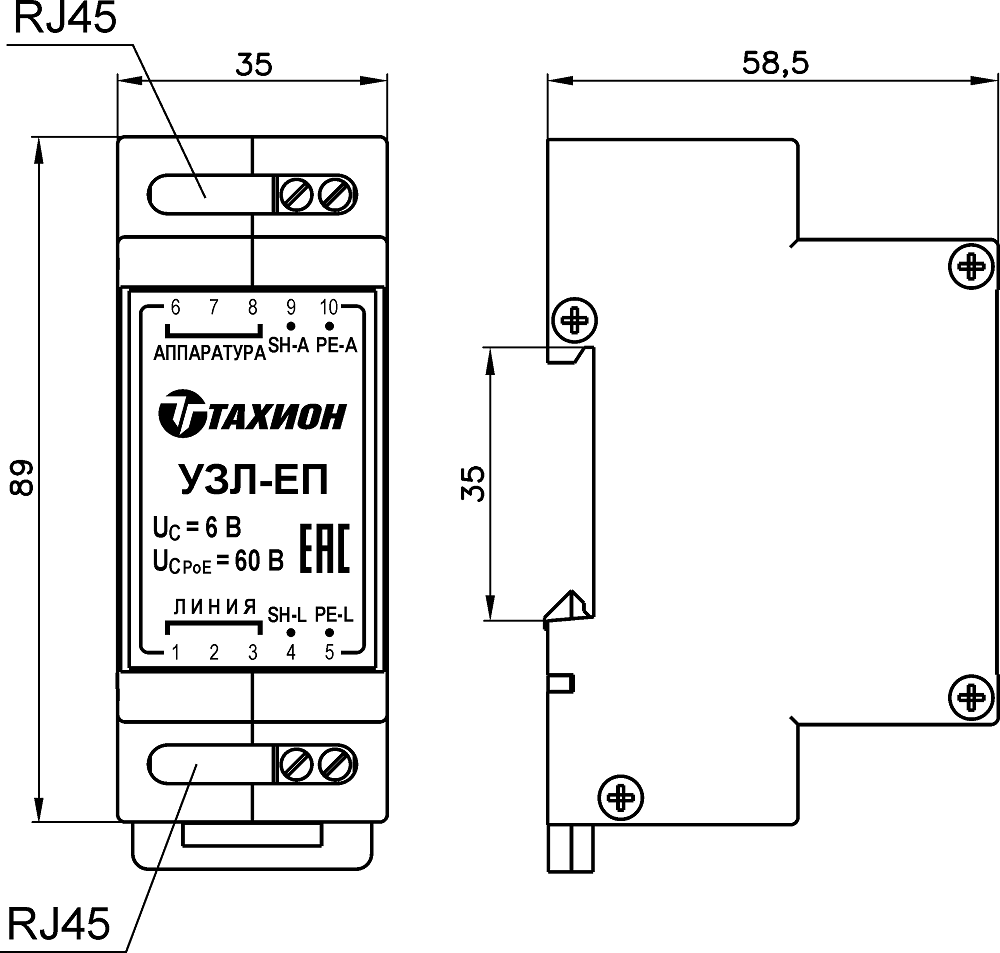

| Габаритные размеры | 89 х 58 х 35 мм | |
| Тип подключения (Вход-Выход) | RJ45- RJ45 | |
| Вес в упаковке | 90 г | |
| Категория испытаний по МЭК 61643-21 | С1, С2 | |
