УШК-02
ВУОС для применения в качестве оптических индикаторов желтого (зеленого) цвета, включенных последовательно с нагрузкой в шлейфы пожарной и охранно-пожарной сигнализации или линий питания, с целью контроля наличия тока в цепи.
Производитель: ИВС-СигналСпецавтоматика
- Код:
- 00016330
- Артикул
- 0001074
- Базовая единица
- шт

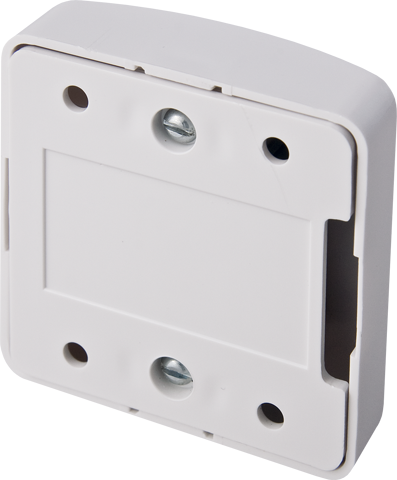

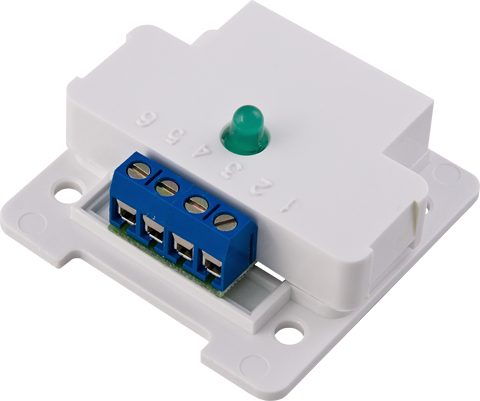

Конструкция устройств представляет собой пластмассовый корпус с установленной внутри платой, которая крепится к основанию крышкой посредством винтов. На плате расположены оптический индикатор, элементы электрической схемы и выходные колодки. Крепление устройства к строительным конструкциям осуществляется с помощью двух из четырех отверстий в основании, доступ к которым (как и к колодкам) обеспечивается после снятия корпуса, крепящегося посредством защелок. Электрическая схема УШК-02 приведена на рисунке.

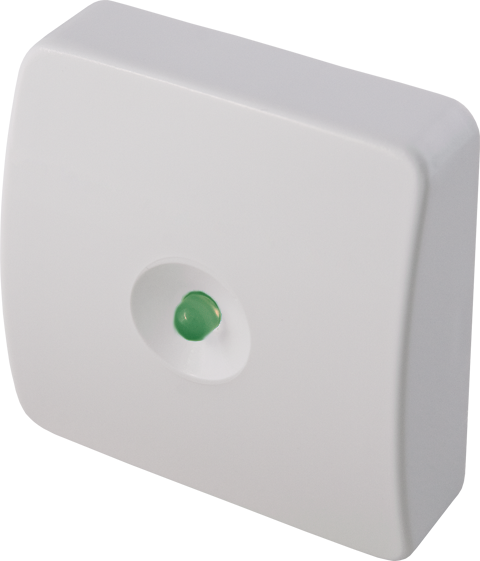

В УШК-02 применен оптический индикатор зеленого (желтого) цвета свечения. Наличие у УШК-02 двух дополнительных соединенных вместе контактов (3 и 4), может быть использовано для установки внешних дополнительных элементов (например, оконечных цепей шлейфов).
Технические характеристики
| Параметр | Значение |
|---|---|
| Максимально допустимый постоянный или импульсный ток питания устройств УШК-01, мА | 22 |
| Цвета формируемых устройствами оптических сигналов УШК-02 | желтый (зеленый) |
| Габаритные размеры устройств, мм | 55x55x21 |
| Масса устройств, кг | не более 0,03 |
