УК-Д (01)
882 руб.

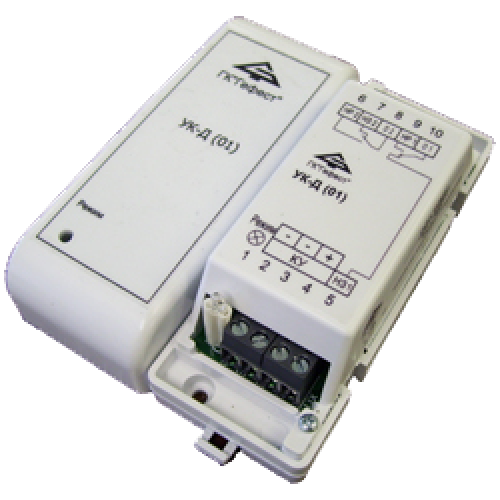

Устройство коммутации и диагностики – УК-Д (01) предназначено для коммутации (включения /выключения) исполнительных устройств (установок пожаротушения, дымоудаления, оповещения и другого инженерного и технологического оборудования), работающих как от сети переменного тока до 250В, так и постоянного тока до 30 В.
Устройство обеспечивает:
- коммутацию (включение/выключение) исполнительных устройств (установок пожаротушения, дымоудаления, оповещения и другого инженерного и технологического оборудования) путем замыкания и размыкания контактов реле
- автоматический контроль целостности обмотки собственного пускового реле.
Устройство может работать:
- в составе ППУ "Гефест" (при подключении в линию связи с управляющим устройством ЦБ или УКЛСиП(РП))
- под управлением стороннего ППУ (подключение через УКЛСиП(РП))
Принцип работы
- УК-Д(01) включается в линию связи вблизи объектов управления
- линия связи должна иметь напряжение от 20 до 28 В
- число подключаемых в линии связи УК-Д(01) определяется при проектировании, исходя из суммарного тока потребления устройствами, подключенными к линии связи

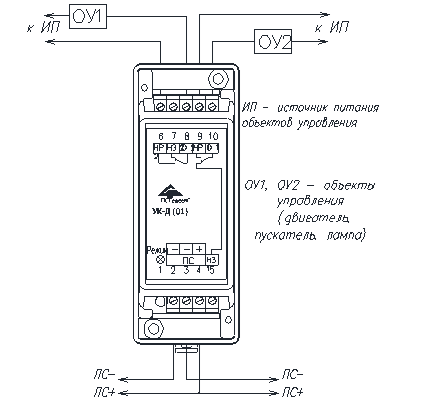

- команда управления на УК-Д (01) выдается сменой полярности напряжения в линии связи, подключенной к клеммам 2-3-4 «КУ»
- полярность напряжения, указанная на этикетке УК-Д (01) на контактах «КУ», соответствует дежурному режиму
- УК-Д (01) по команде «Пуск» включает реле, которое управляет двумя группами перекидных контактов (клеммы 5-10-9 и 7-8-6)
- индикатор «Режим» УК-Д (01) в дежурном режиме светится зеленым цветом
- в режиме «Пуск» индикатор «Режим» светится красным цветом
- при обрыве обмотки собственного пускового реле УК-Д (01) формирует и передает управляющему устройству ЦБ или УКЛСиП (РП) извещение «Неисправность»
- при обнаружении неисправности к непрерывному свечению индикатора «Режим» добавляются яркие вспышки с частотой повторения 4Гц
Технические характеристики
| Напряжение линии связи | – от 20 до 28 В |
| Величина тока, потребляемого от линии связи: | |
| - в дежурном режиме | – не более 8 мА; |
| - в режиме неисправности | – не более 8 мА; |
| - при выполнении команды «Пуск» | – не более 30мА; |
| Максимальные напряжение и ток, коммутируемые контактами исполнительного реле: | |
| - переменное напряжение 250 В, | ток 3 А; |
| - постоянное напряжение 30 В, | ток 3 А. |
| Степень защиты оболочки от воздействия окружающей среды | |
| - с установленной верхней крышкой | – IР30; |
| - со снятой верхней крышкой | – IР20 |
| Габаритные размеры, | не более, – 106х42х37 мм. |
| Масса | – не более 0,15 кг. |
УК-Д(01) сохраняет работоспособность в диапазоне температуры окружающей среды от –40 °С до +55 °С
Предельная относительная влажность окружающей среды – 93% (при температуре +40 °С) без конденсации влаги.
