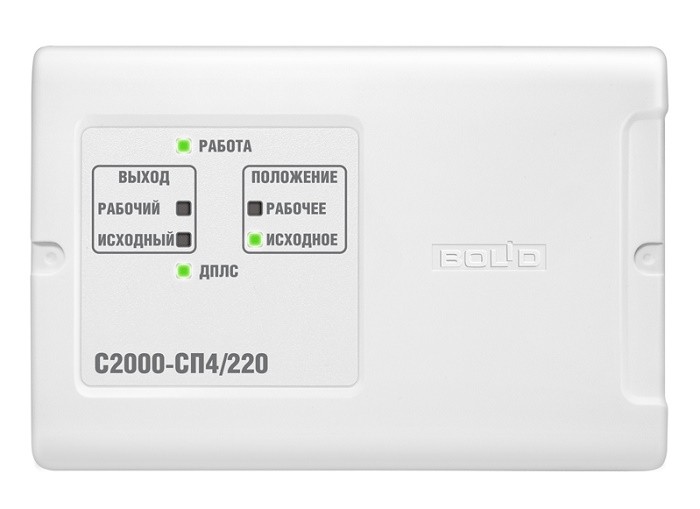

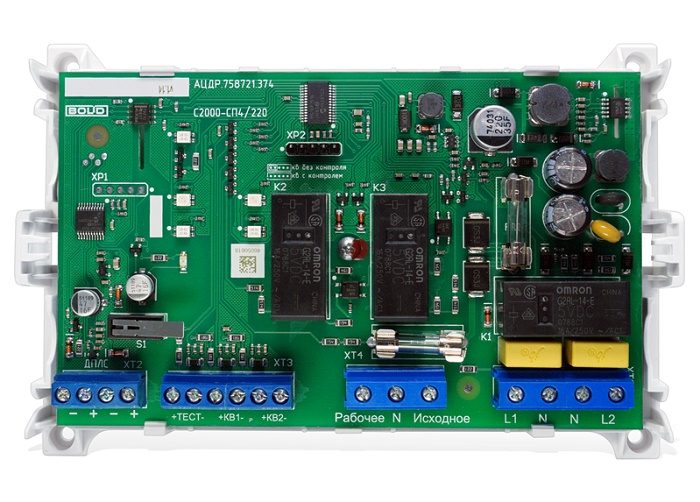

С2000-СП4/220
Адресный блок для управления приводом (дымоудаления и т.п.) с рабочим напряжением 220 В. Коммутируемый ток - до 3 А.
Производитель: Болид
- Код:
- 00019283
- Артикул
- 599-757-968
- Базовая единица
- шт
Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

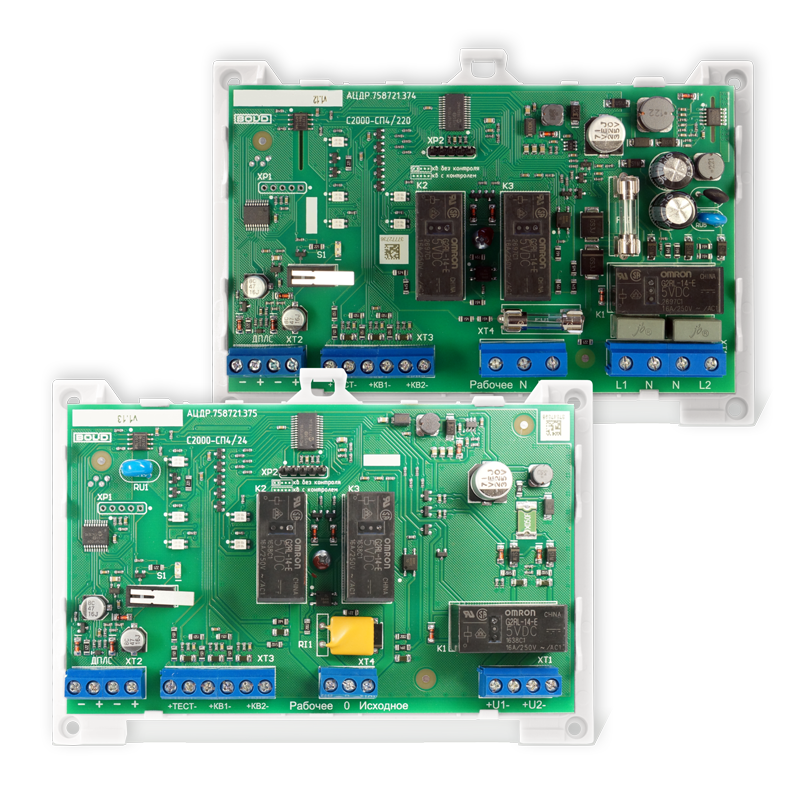

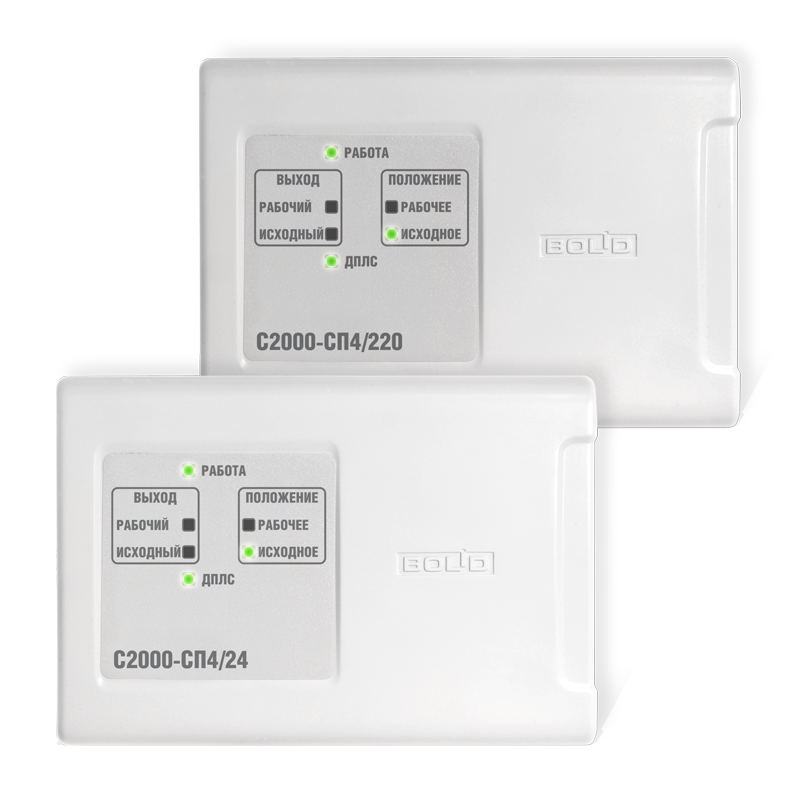

- Выпускается в 2х исполнениях:
- С2000-СП4/24 для рабочего напряжения от 12 до 24 Вольт (переменного или постоянного тока)
- С2000-СП4/220 для рабочего напряжения 220 Вольт переменного тока
- Управление двумя реле через контроллер "С2000-КДЛ" или "С2000-КДЛ-2И" от пульта "С2000"/"С2000М" или АРМ "Орион Про"
- Программируемая логика управления реле.
- Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- Гальваническая развязка управляемых выходов от ДПЛС
- Получение сигналов от 2-х концевых выключателей состояния привода
- Возможно подключение внешней кнопки функционального теста
- Контроль вскрытия корпуса
- Световая индикация состояния прибора и выходов
- До 25 блоков к "С2000-КДЛ" или "С2000-КДЛ-2И"

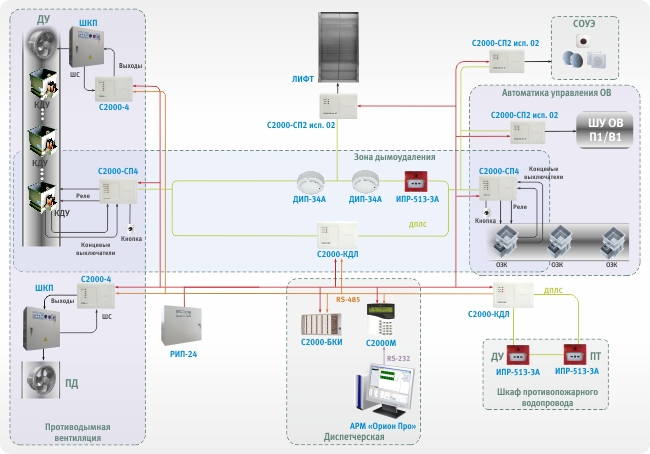

Структурная схема управления противопожарными клапанами:
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Количество выходов | 2 релейных выхода с контролем целостности линии подключения нагрузки |
|
Максимальный коммутируемый ток одного реле С2000-СП4/24 С2000-СП4/220 |
3 А 3 A |
|
Коммутируемое напряжение (от источника питания блока) зависит от исполнения С2000-СП4/24 С2000-СП4/220 |
от 10,2 В до 28,4 В 220В |
| Максимальный ток контроля исправности цепей | 1,5 мА |
| Количество контролируемых зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста |
| Потребляемый ток от линии ДПЛС | не более 1,5 мА |
| Гальваническая развязка ДПЛС и источника питания силовой части | до 500 В |
| Датчик вскрытия корпуса | микропереключатель |
| Время технической готовности | не более 15 с |
| Рабочий диапазон температур | от минус 30 до +55°C |
| Относительная влажность | до 93% при +40°C |
| Степень защиты корпуса | IР40 |
| Габаритные размеры | 156х107х39 мм |
| Масса | не более 0,2 кг |
| Средний срок службы | 10 лет |
| Программирование | программа UProg.exe |
| Тип монтажа | настенный навесной или на DIN-рейку |
