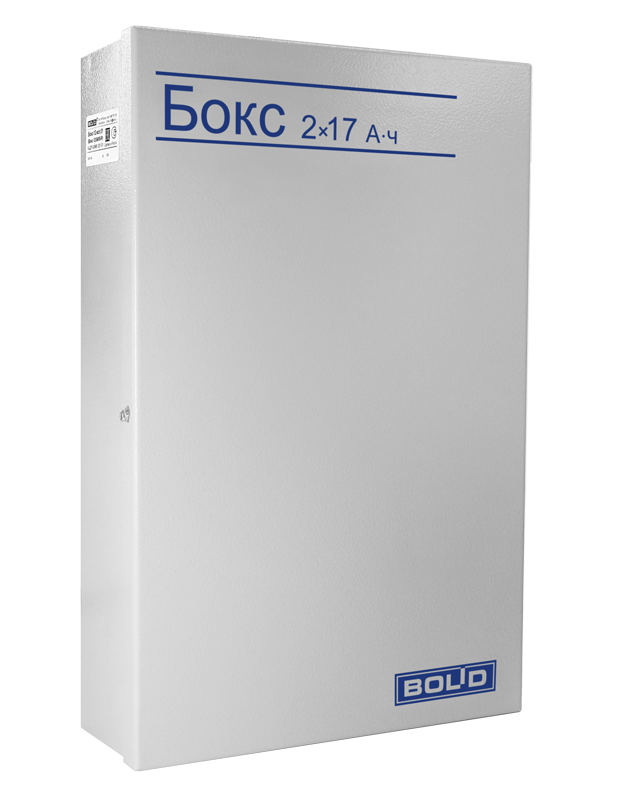

Бокс-24 исп.01
(Бокс-24/17М5-Р) Интеллектуальный Бокс на напряжение 24 В. Применяется с РИП-24 исп.15
Производитель: Болид
- Код:
- 00019352
- Артикул
- 578-133-099
- Базовая единица
- шт
4 356 руб.
Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания "РИП-12 исп.15 (РИП-12-3/17М1-Р)", "РИП-12 исп.16 (РИП-12-3/17П1-Р)", "РИП-12 исп.17 (РИП-12-8/17М1-Р)", "РИП-24 исп.15 (РИП-24-3/М4-Р)" для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу
Особенности
- Индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ)
- Передача по интерфейсу информации на РИП о состоянии АБ
- Работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП)
- Работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»

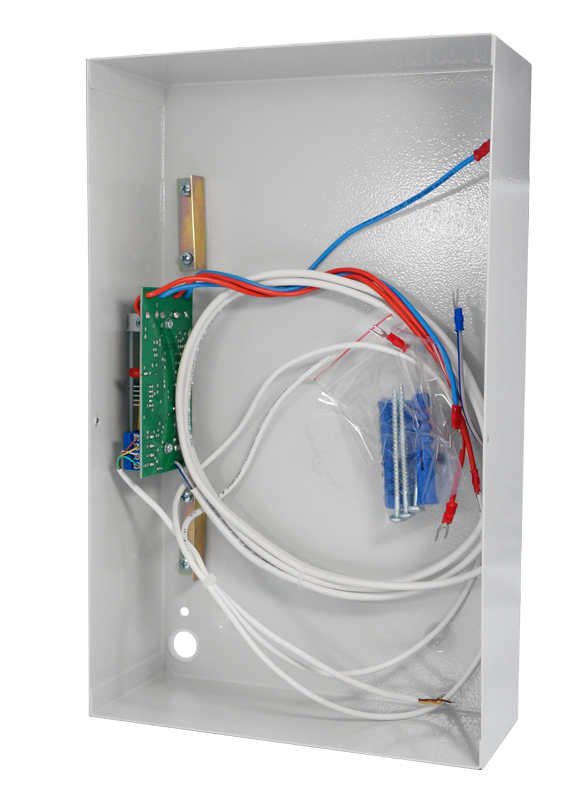

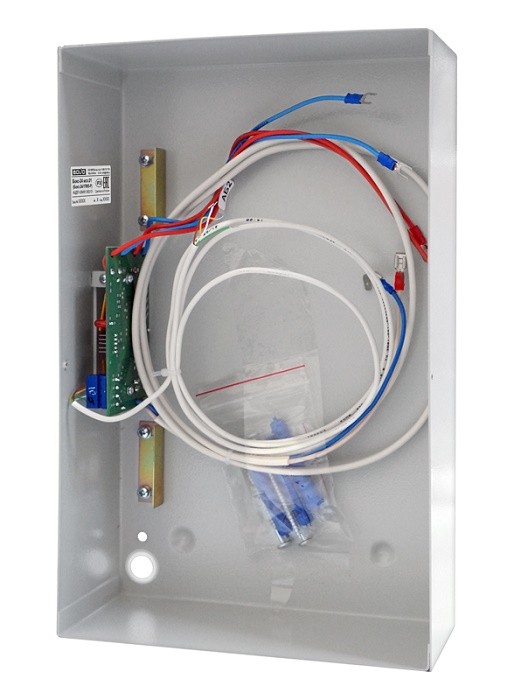

- Простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки
- Встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу
- Защита:
- от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
- перезаряда, переразряда и неправильного подключения АБ
Технические характеристики
| ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ | Бокс-12/34М5-Р (Бокс-12 исп.01) | Бокс-24/17М5-Р (Бокс-24 исп.01) |
|---|---|---|
| Диапазон выходного напряжения | (от 10 до 14) В | (от 20 до 28) В |
| Максимальный ток нагрузки | 8 А | 4 А |
| Максимально допустимый ток заряда АБ от РИП | 5 А | 3 А |
| Количество и емкость устанавливаемых АБ | 2 шт., 17 А·ч | |
| Интерфейс подключения к РИП | Двухпроводный, сеансы передачи информации каждые 10 с | |
| Количество выходов "открытый коллектор" | 2 | |
| Максимальное напряжение и ток выходов "открытый коллектор" | 30 В, 50 мА | |
| Габаритные размеры | 222×356×96 мм | |
| Масса с АБ, не более | 14 кг | |

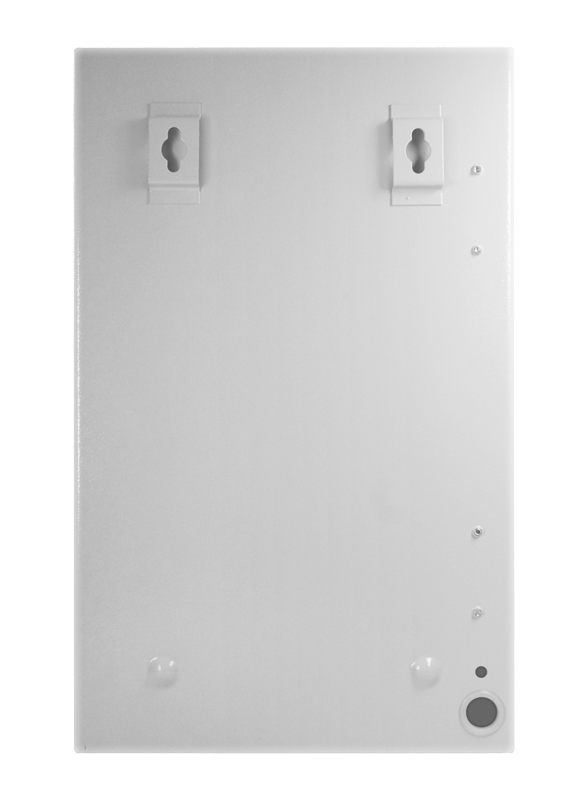

| Тип монтажа | настенный, навесной | |
| Тип подключения | параллельно клеммам АБ, установленной в РИП. Кабель подключения 1,5 м – в комплекте поставки | |
| Тип клемм | Клеммы тип «U» под болт М5 | Ножевые контакты серия 250 (6,3 мм) |
