Модуль интерфейсный пожарный для контроля состояния линейного извещателя (термокабеля), 2 шлейфа сигнализации, наличие индикации расстояния до места срабатывания.

МИП-2И

Модуль интерфейсный пожарный для контроля состояния линейного извещателя (термокабеля), 2 шлейфа сигнализации, наличие индикации расстояния до места срабатывания.

Производитель: Спецприбор

Код:
00020150
Артикул
8784110009
Базовая единица
шт
40 440 руб.

Модуль интерфейсный пожарный - МИП

Выполняет функции прибора приемно-контрольного пожарного и предназначен для контроля состояния извещателя пожарного линейного (термокабель) типа ИП104 «Гранат - термокабель» или его аналогов по всей его длине и выдачи дискретных сигналов о его состоянии во внешние цепи.

Область применения модулей МИП - системы пожарной сигнализации и автоматического пожаротушения объектов (в том числе взрывоопасных) с применением в качестве извещателя термокабеля ИП104 «Гранат - термокабель» или его аналогов.

При этом, модули МИП могут применяться как самостоятельные приемно-контрольные приборы, обладающие всеми необходимыми функциями, так и в качестве промежуточного звена (барьера), обеспечивающего контроль термокабеля и работающего на некий приемно-контрольный прибор.

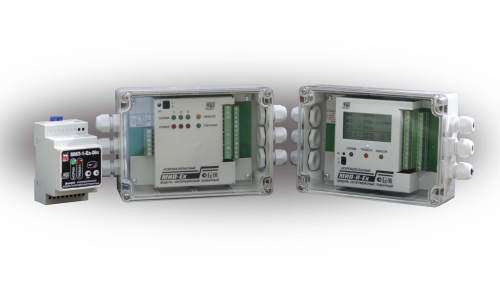

МИП имеет варианты исполнения:

Наименование     количество ШС      искробезопасность ШС  индикация расстояния Исполнение корпуса IP
МИП - 1 1 - - Настенное IP65
МИП - 1-Din 1 - - На DIN-рейку IP20
МИП - 2 2 - - Настенное IP65
МИП - 3  3 - - Настенное IP65
МИП - 1-Ex 1 + - Настенное IP65
МИП - 1-Ex-Din 1 + - На DIN-рейку IP20
МИП - 2-Ex 2 + - Настенное IP65
МИП - 3-Ex  3 + - Настенное IP65
МИП - 1И 1 - + Настенное IP65
МИП - 2И 2 - + Настенное IP65
МИП - 3И  3 - + Настенное IP65
МИП - 1И-Ex 1 + + Настенное IP65
МИП - 2И-Ex 2 + + Настенное IP65
МИП - 3И-Ex  3 + + Настенное IP65

Взрывозащищенные модули МИП-2-Ex, МИП-1-Ex, МИП-3-Ex, МИП-3И-Ex, МИП-2И-Ex, МИП-1И-Ex, МИП-1-Ex-Din обеспечивают искробезопасность шлейфов сигнализации (линий термокабеля). Эти модули с входными искробезопасными электрическими цепями уровня iа подгруппы IIС относятся к связанному электрооборудованию (по ГОСТ Р 51330.10), имеют маркировку взрывозащиты [Exiа]IIС, соответствуют требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и предназначены для установки вне взрывоопасных зон помещений и наружных установок.

Модули МИП-2И-Ex, МИП-1И-Ex, МИП-3И-Ex, МИП-2И, МИП-1И, МИП-3И в режиме ТРЕВОГА ШС отображают на индикаторе расстояние в метрах от начала термокабеля до точки срабатывания. Данные модули также оснащены интерфейсом RS-485, по которому осуществляется как передача извещений и расстояния, так и программирование модуля  (в частности установка величины погонного сопротивления термокабеля).

Модули с индикацией расстояния до места срабатывания МИП-(1,2,3)И(-Ex) обладают функцией термокомпенсации изменения сопротивления жил термокабеля, что позволяет повысить точность определения места срабатывания при значительных колебаниях температуры окружающей среды термокабеля. Термокомпенсация осуществляется за счёт постоянного отслеживания и компенсации медленно-меняющихся температурных девиаций сопротивления термокабеля в режиме НОРМА.

Максимальная точность определения расстояния места срабатывания (± 1метр) достигается при использовании модулей МИП с функцией термокомпенсации совместно с термокабелем ИП104 «Гранат - термокабель».

Двухшлейфовые модули МИП-2, МИП-2И, МИП-2-Ex, МИП-2И-Ex удобны при использовании в системах автоматического пожаротушения, когда запуск средств пожаротушения должен осуществляться лишь при срабатывании извещателей одновременно в двух шлейфах сигнализации.

Трехшлейфовые модули МИП-3, МИП-3И, МИП-3-Ex, МИП-3И-Ex предназначены для использования в системах пожарной сигнализации и удовлетворения требований СП 5.13130.2009. п.14.3.

Модули МИП-1-Din, МИП-1-Ex-Din выполнены в корпусе с уменьшенными габаритами, монтируемом на DIN-рейку, и предназначены для установки в герметичный шкаф.

Особенностью всех модулей МИП является возможность контроля удаленного термокабеля, подключенного к модулю обычным медным кабелем. При этом МИП осуществляет контроль замыкания в подводящих медных проводах и различает его от образующегося при пожаре замыкания в термокабеле. Для обеспечения данной функции осуществляется калибровка модуля после монтажа цепей шлейфов сигнализации.

Модули имеют адресные (по каждому ШС) гальванически разделенные выходы НОРМА и ТРЕВОГА для передачи во внешние цепи соответствующих извещений. Выходы являются переключающими (имеются нормально-замкнутая и нормально-разомкнутая группа) типа «сухой контакт». Передача извещений осуществляется путем переключения соответствующих групп выходных контактов.

Особенности модуля:

  • информационная емкость – 1, 2 или 3 шлейфа
  • высокая информативность – 3 типа принимаемых извещений
  • наличие режима калибровки
  • режим запоминания тревоги
  • наличие световой и звуковой сигнализации
  • вариант с «искробезопасными цепями»
  • высокая точность определения точки срабатывания
  • наличие интерфейса RS-485, протокол MODBUS
  • ЖК-индикатор

Технические характеристики

Маркировка взрывозащиты [Exia]IIС
Степень защиты оболочки IP 65 IP 20*
Температура окружающей среды  (°С)
        - для модулей без индикации -40...+55
        - для модулей с индикацией -25...+55
Диапазон питающих напряжений (В) 9...30
Макcимальный потребляемый ток (мА), не более, в дежурном режиме /в режиме пожар
        - для модулей без индикации 30 /40
        - для модулей с индикацией 70 /120
Максимальное напряжение, коммутируемое выходными контактами, (В): 48
Максимальный ток, коммутируемый выходными контактами, (А): 0,2
Габаритные размеры прибора (мм) 220х125х55 55х100х65*
Масса прибора (кг), не более 0,7 0,15*
