ИО-102-29 "Эстет-сейф-инвертор" Уличный IP66
Магнитоконтактный извещатель уличного исполнения IP66
Производитель: Магнито-Контакт
- Код:
- 00020985
- Артикул
- ИО 102-29 «ЭСТЕТ-СЕЙФ-ИНВЕРТОР» уличный
- Базовая единица
- шт
ОБЩИЕ СВЕДЕНИЯ
Извещатели охранные точечные магнитоконтактные «ЭСТЕТ – СЕЙФ - ИНВЕРТОР», предназначены для блокировки дверных и оконных проемов, организации устройств типа «ловушка», а также блокировки других конструктивных элементов зданий и сооружений, на открывание или смещение с выдачей сигнала "Тревога" на приемно-контрольный прибор, концентратор или пульт централизованного наблюдения.

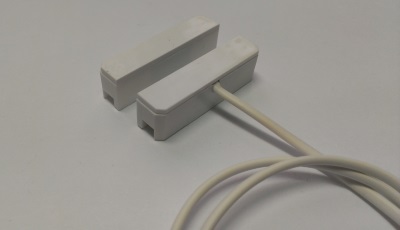

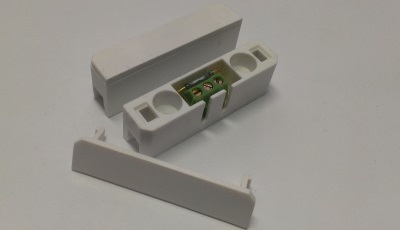

Извещатель конструктивно состоит из датчика магнитоуправляемого (датчика) на основе геркона имеющего нормально-замкнутые контакты и задающего элемента (магнита), выполненных в пластмассовых корпусах. Крепежные отверстия извещателя сверху закрыты накладной декоративной крышкой.
Извещатель ИО 102-29 «ЭСТЕТ – СЕЙФ - ИНВЕРТОР» предназначен для установки на магнитопроводных контролируемых поверхностях ( сейфы, стальные ворота и двери, конструкции окон и т. д.)
Контакты извещателя ИО 102-29 «ЭСТЕТ – СЕЙФ - ИНВЕРТОР» находятся в разомкнутом состоянии при расположении магнита и датчика на расстоянии 5 мм и менее и в замкнутом состоянии на расстоянии 10 мм и более.
Максимально допустимый допуск соосности крепления датчика и магнита - 5 мм
Извещатели охранные точечные магнитоконтактные уличного исполнения со степенью защиты оболочки IP66 по ГОСТ 14254-96. Длина вывода 500мм.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Коммутируемый ток | от 0,001 до 0,5 А. |
|
Коммутируемое напряжение Макс. коммутируемая мощность не более 10Вт |
от 0,02 до 72 В. |
| Габаритные размеры: | датчика 45х15х10; магнита 45х15х10. |
| Масса не более: | датчика - 0,01 кг; магнита - 0,015 кг. |
| Диапазон температур | от минус 50°С до плюс 50 С. |
| Относительная влажность | 98% при 35 °С. |
| Сопротивление замкнутых | контактов - не более 0,5 Ом |
УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
По устойчивости к механическим воздействиям исполнение извещателей рассчитано для категории размещения 03 по ОСТ 251099-83, по устойчивости к климатическим воздействиям исполнение извещателей рассчитано для категории размещения 02 по ОСТ 25 1099-83.Степень защиты оболочки соответствует исполнению IP20 по ГОСТ 14254-96.
Извещатели рассчитаны на непрерывную работу.
Извещатели являются невосстанавливаемыми изделиями.
