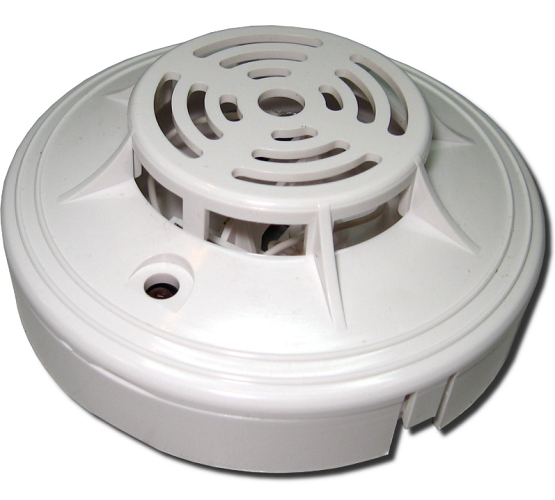

ИП-105-1 А1

Назначение изделия

• Извещатели пожарные, точечные, максимальные тепловые, неадресные, восстанавливаемые ИП 105-1-А1, ИП 105-1-А3 предназначены для круглосуточной работы с целью обнаружения пожара, сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.
• Извещатели ИП 105-1-А1, ИП 105-1-А3 выдают информацию о пожаре в шлейф пожарной или охранно-пожарной сигнализации приборов приемно-контрольных (далее ППК) с величиной тока короткого замыкания не более 20 мА, таких как: ''Сигнал-20'', ''Сигнал-20П'', ''Сигнал-ВК'', УОТС1-1А, ''Нота 1-01'', ''Радуга'' и других.

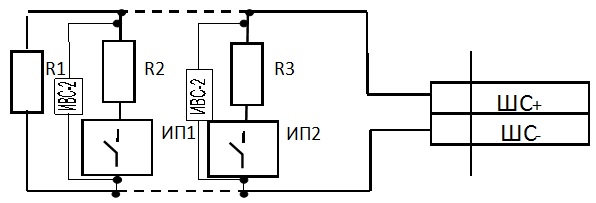

Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении. В режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета. Извещатели ИП 105-1-А1, ИП 105-1-А3 сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды.

Основные технические характеристики

• Электропитание извещателей осуществляется по шлейфу сигнализации непосредственно от приемно-контрольного прибора, диапазон питающих напряжений от 10 до30 В.
• Ток, потребляемый извещателями в дежурном режиме, не более 30 мкА.
• Величина напряжения в режиме передачи сигнала ''ПОЖАР'' при протекающем токе 20 мА не более 5.2 В, величина напряжения в режиме передачи сигнала «ПОЖАР» при протекающем токе 5 мА не менее 4.2В.
• Время технической готовности извещателей к работе не более 2 с.
• Средний срок службы извещателей не менее 10 лет.
• Извещатели выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150-69.
• Условия эксплуатации: температура окружающего воздуха от –40°С до +50°С для ИП 105-1-А1, относительная влажность не более 93% при температуре 40°С
• Извещатели не являются источниками каких-либо помех по отношению к аналогичным извещателям, извещателям другого типа и назначения, а также по отношению к бытовой радиоаппаратуре.
• Масса извещателей не более 150 г.
• Извещатели соответствуют требованиям НПБ 76-98, НПБ 85-2000 и имеют температуру срабатывания от 54°С до 65°С для ИП 105-1-А1 и от 64 до 76°С ИП 105-1-А3.
• Степень защиты извещателей, обеспечиваемая оболочкой соответствует IP20 по ГОСТ 14254-96.

Устройство и принцип работы

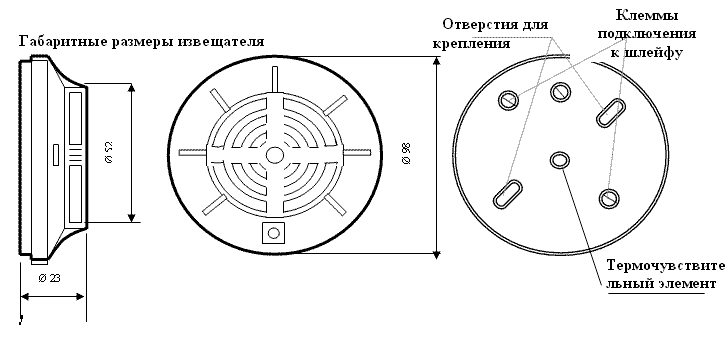

Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки. Внутри корпуса на основании установлен термочувствительный элемент, три клеммы для подключения извещателя к шлейфу пожарной сигнализации и подключения резистора оконечного. В основании извещателя имеются два отверстия для крепления при установке на объекте.
