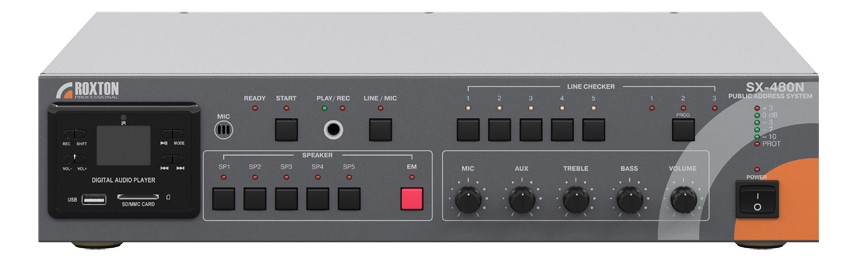

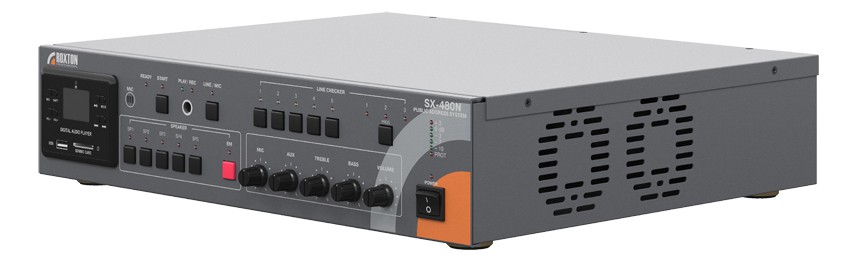

SX-480N
Автоматическая система оповещения USB-проигрыватель, тюнер-усилитель 480 Вт, 1 микр./2 лин. входа, 5 зон, модуль контроля линий, работа в локальной сети через SIP-протокол, ИК-пульт ДУ
Производитель: Roxton
- Код:
- 00023470
- Базовая единица
- шт
Описание
Комбинированная система оповещения ROXTON SX-480N представляет собой цифро-аналоговый моноблок для построения полнофункциональных систем оповещения и управления эвакуацией (СОУЭ) 3-го типа, объектовых (ОСО) и локальных ЛСО) систем оповещения. Система включает в себя блок автоматического контроля до 5-ти линий громкоговорителей, трансляционный усилитель мощностью 480 Вт с 2-мя линейными и 1-м микрофонным аудиовходами, темброблоком, поканальными регуляторами громкости регуляторами и селектором зон. Помимо этого, в систему встроен аудио проигрыватель с поддержкой внешних USB/SD накопителей и FM тюнер, что делает ненужным использование внешних источников аудиосигнала.
Блок дистанционного управления модулем речевого сообщения, активации линейного входа и сигналов события, обеспечивает ROXTON SX-480N сопряжение с системами ОПС, ГО и ЧС. Помимо этого, для дистанционного управления оповещением к моноблоку подключается до 4-х микрофонных консолей ROXTON SX-R31 с несколькими уровнями приоритетов.
Отличительной особенностью ROXTON SX-480N является поддержка функций интернет-радио и голосовой связи в IP-сетях, использующей протокол SIP. Встроенный IP модуль позволяет организовывать на базе системы дистанционное управления по сети Ethernet. При этом настройка параметров сети, интернет радио и IP-телефонии происходит через удобный веб-интерфейс
Технические характеристики
| Выходная мощность | 480 Вт |
| Блок контроля линий | Да (5 линий) |
| Селектор зон | Да (5 зон) |
| Встроенный источник аудиосигнала | MP3/WMA, USB/SD, Тюнер (FM) |
| Регулировки | Громкость (общая/поканальная), Темброблок (НЧ/ВЧ) |
| Дополнительные функции | VoIP (SIP), Интернет-радио, Приоритетные входы, Пульт ДУ |
| Выходной сигнал |
высоковольтный 100 В, 70 В низкоомный 4 Ом |
| Аудиовходы |
линейные 2×RCA, 1×TRS 6.25 мм микрофонные 1×TRS 6.35 мм |
| Микрофонная консоль | ROXTON SX-R31 |
| Габариты (Ш x В x Г) | 437 × 98 × 383 мм |
| Вес | 15 кг |
Общие характеристики
| Тип устройства | Комбинированная система оповещения |
| Класс усилителя | AB |
| Количество зон оповещения | 5 |
| Воспроизводимый диапазон частот | 80 Гц – 16 кГц |
| Номинальная выходная мощность | 480 Вт |
| Количество каналов усиления | 1 |
| Отношение сигнал шум (SNR) | ≥ 85 дБ |
Характеристики IP модуля
| Физический интерфейс | 10BASE-T, 100BASE-T |
| Поддерживаемые аудиокодеки | G.711 (μ-law и A-law), MP3 |
| Характеристики LPF (-3 дБ) | 48 кГц |
| Управление | WEB-интерфейс / DTFM (RFC-2833) |
| Поддерживаемые протоколы | TCP, UDP, ARP, ICMP, IGMP, HTTP, SIP(RFC-2543), RTP/RCTP, lcecast2/SHOUTcast |
| Представление данных | 16 бит / 96 кГц |
| Звуковой диапазон | 20 Гц – 20 кГц |
Характеристики блока контроля линий
| Количество контролируемых линий | 5 |
| Напряжение контролируемой линии | ≤100 В |
| Величина отклонения для регистрации неисправности | 10% |
| Параметры реле | 100 – 250 В / 5 А |
| Контролируемый импеданс линии |
максимальный 1600 Ом минимальный 20 Ом |
Характеристики блока цифровых сообщений
| Длительность сообщения | 60 с |
| Управляющие сигналы | Сухой контакт (+24 В) |
| Частотный диапазон | 300 Гц – 3.4 кГц |
| Частота дискретизации сообщения | 8 кГц |
| Коэффициент гармоник | 1% |
Встроенный источник аудиосигнала
| Поддерживаемые аудиоформаты | MP3, WMA |
| Диапазоны тюнера | FM |
| Поддерживаемые внешние носители | USB, SD |
| Вход тюнера | 2-х контактная клеммная колодка |

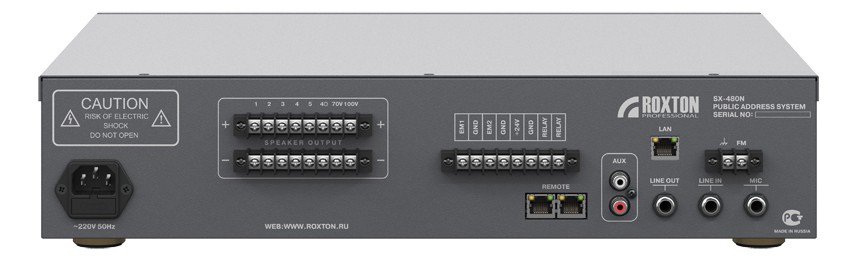

Аудиовыходы
| Высоковольтные |
100 В, 70 В 8-ми контактная клеммная колодка (пара) |
| Выход OUT |
линейный TS 6.35 мм |
| Низкоомные |
8 Ом 8-ми контактная клеммная колодка (пара) |
Аудиовходы
| Канал 1 |
микрофонный TRS 6.35 мм |
| Канал 3 |
линейный 2×RCA |
| Канал 2 |
линейный TRS 6.35 мм |
Чувствительность/Сопротивление аудиовходов
| Микрофонные (MIC) | 5 мВ / 470 Ом |
| Линейный (OUT) | 0.75 В |
| Линейные (AUX, EM1, EM2) | 0.75 В / 10 кОм |
Питание
| Тип блока питания | Трансформаторный |
| Напряжение питания | AC ~230 В, 50 Гц |
| Тип исполнения блока питания | Внутренний |
| Потребляемая мощность (основное питание) |
полная нагрузка 800 Вт холостой режим 17 Вт |
Конструкция
| Цвет | Серый |
| Возможность монтажа в стойку | Нет |
| Система охлаждения | Два вентилятора без регулировки скорости вращения |
| Материал корпуса | Сталь |
| Габариты |
ширина 437 мм высота 98 мм глубина 383 мм |
| Вес | 15 кг |
