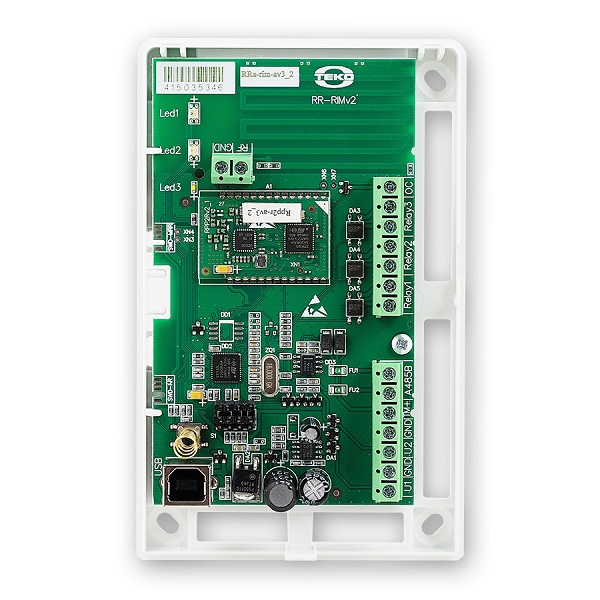

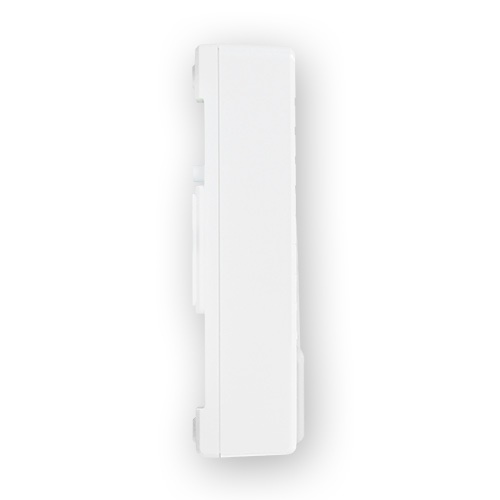

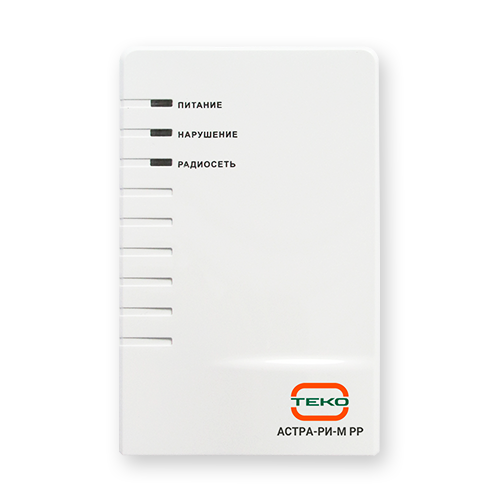

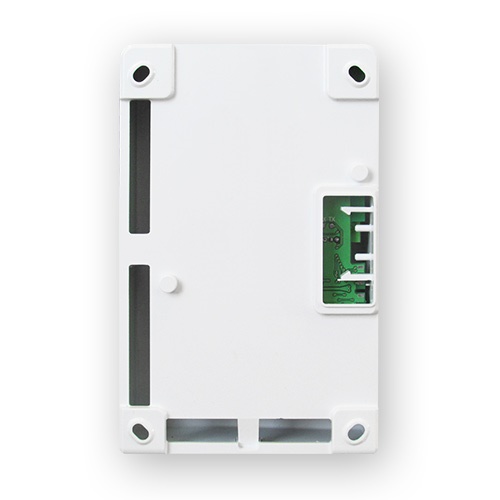

Астра-РИ-М РР

Назначение

• автономная работа:
• прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
• выдача извещений на встроенные релейные выходы и выход открытый коллектор,
• выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
• расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
• ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.

Особенности

• 2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
• режим 1 обеспечивает работу с радиоканальными извещателями:
• выпуска до декабря 2015 года,
• выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
•  Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
• режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
• 3 основных режима работы:
• автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
• системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
• ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
• автономный режим обеспечивает:
• регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
• регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
• поддержку до 4-х РТР с одним уровнем ретрансляции,
• регулировку времени контроля канала связи:
• от 2 минут для режима 2,
• 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
• смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
• программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
• поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
• выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
• формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
• системный режим обеспечивает:
• работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
• подключение до 4-х РР к центральному ППКОП серии Pro,
• информационный обмен с ППКОП по интерфейсу RS-485,
• регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
• поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;
• режим ретранслятора (РТР) обеспечивает:
• ретрансляцию сигналов от 47 радиоустройств разных типов,
• смену частотной литеры с помощью перемычки и кнопки на плате РР,
• регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;
• обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
• два входа питания (основной и резервный) по ГОСТ Р 53325;
• интерфейс USB для связи с ПК;
• клеммник RF-GND для подключения штыревой антенны из комплекта поставки или выносной антенны;
• встроенная антенна (в заводской поставке отключена, для использования запаять контактные площадки справа от клеммной колодки RF-GND);
• не требуется получения разрешений на применение от органов государственной радиочастотной службы;
• интеграция со сторонним оборудованием:
• УОО Протон-4, УОО  Протон-4G, УОО  Протон-4К/G (СПИ  «Протон», НПО  «Центр-Протон»)
• Приток-А-КОП (01/02), (РСПИ «Приток-А»,Охранное бюро «Сократ»),
• Лунь-11 mod.2, Лунь-25 (СПИ «Орлан», ООО «Охрана и безопасность»),
• NV 8704, NV 2110, NV 2116, NV 2164 (NAVIgard, ООО «Навигард»)
• Аларм-11 исп.Б (АСОС «Алеся», ЗАО НТ «Аларм»).

Основные данные

Тактика работы выходов РР в заводских настройках:

• реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
• замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР
• разомкнуты при получении тревожного извещения
• реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
• замкнут при отсутствии извещений «Нет связи», «Блокирование радиоканала», «Неисправность» от извещателей
• разомкнут в случае возникновения данных событий
• выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
• включен (замкнут) при отсутствии события «Вскрытие» от извещателей
• выключен (разомкнут) в случае возникновения данного события

Технические данные

Информативность

• 3 трехцветных индикатора:
  • индикатор «ПИТАНИЕ» – состояние питания,
  • индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
  • индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;
• «А 485 В» - вход/выход интерфейса проводной связи RS-485;
• 4 универсальных программируемых выхода:
• «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
• «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 0,5 А/27 В;
• клеммник «RF-GND» для подключения штатной штыревой или выносной антенны

Сертификат соответствия требованиям Технического регламента о пожарной безопасности
