PSW-2G6F+

TFortis PSW-2G6F+ - уличный 8-портовый гигабитный управляемый коммутатор для построения сетей IP-видеонаблюдения с применением мощных IP-камер. Коммутатор поддерживает питание PoE+ (IEEE 802.3at, High PoE). Два порта коммутатора предназначены для питания PTZ IP-камер с потреблением до 60Вт. Имеет встроенный оптический кросс.

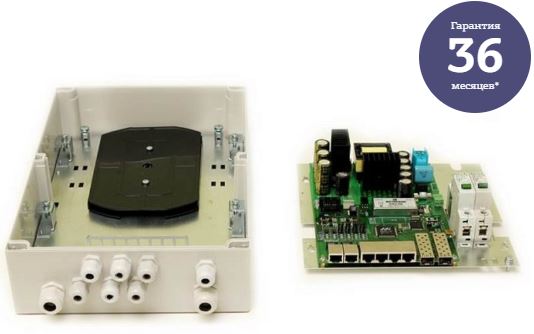

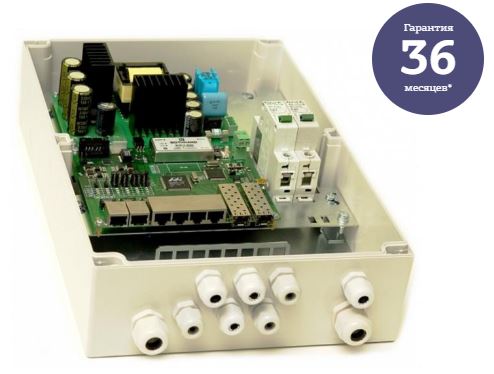

8-портовый коммутатор PSW-2G6F+ представляет собой всепогодный (IP66) компактный бокс (240х360х120 мм), изготовленный из прочного высококачественного пластика. Внутри блока установлена плата коммутатора, блок питания, оптический кросс и DIN-рейка.

Коммутатор на 8 портов PSW-2G6F+ является интегрированным решением. В его состав входят:

• управляемый коммутатор с двумя гигабитными SFP слотами, для организации протяженных участков передачи данных по оптике;
• 6 портов для подключения видеокамер;
• PoE-инжектор для удаленного питания IP-камер и термокожов;
• модули грозозащиты по питанию 220В и по Ethernet портам;
• модуль контроля зависания видеокамер;
• модуль предварительного прогрева термокожухов для комфортного запуска видеокамер;
• блок питания 220В;
• микроконтроллер для обеспечения сервисных функций и WEB управления;
• оптический кросс и DIN-рейка;
• компактный корпус и удобные элементы крепления.

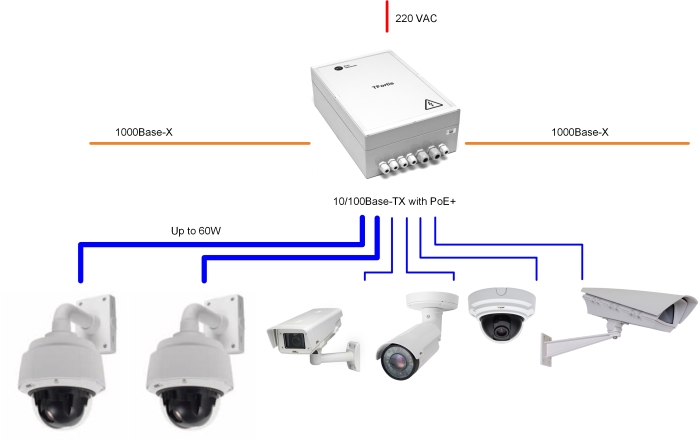

Типовая схема применения 8-портового Ethernet комммутатора TFortis PSW-2G6F+:

Управляемый коммутатор на 8 портов TFortis PSW-2G6F+ удобно крепить к столбу (опоре) с помощью монтажной панели.

Особенности:

Поддержка двойного PoE+ (IEEE 802.3 at)

Главной особенностью коммутатора PSW-2G6F+ является поддержка технологии двойного PoE+ (IEEE 802.3at), благодаря чему можно запитать любую PoE-видеокамеру по обычному Ethernet кабелю. Реализуется это следующим образом. По парам проводов 1,2 и 3,6 (вариант А) передается 30Вт и по парам 4,5 и 7,8 (Вариант В) передается также 30Вт. В итоге, в нагрузку поступает 60Вт. Такая схема питания поддерживается энергоемкими устройствами. Например, уличными PTZ-видеокамерами с заявленной мощностью 60Вт. Важно, что устройство поддерживает работу устройств, требующих обычное PoE (IEEE802.3af) с потреблением до 15Вт.

Встроенный оптический кросс

Коммутатор PSW-2G6F+ имеет исполнение со встроенным оптическим кроссом. Это позволяет разварить оптику непосредственно в корпусе коммутатора. Уже не потребуется ставить внешний шкаф, что позволит существенно сэкономить.

Соединение устройств «цепочкой»

Наличие 2-х гигабитных портов позволяет подключать PSW-2G6F+ в «цепочку». При этом используется только одно оптическое волокно. Это особенно актуально, когда арендуются линии связи или имеется дефицит свободных волокон оптического кабеля.

Построение отказоустойчивой сети (STP/RSTP)

Для обеспечения отказоустойчивой сети реализована поддержка протоколов STP/RSTP. Это дает возможность проложить между устройствами дополнительные каналы связи. Другими словами, у каждой видеокамеры будет альтернативный канал связи. В случае обрывов оптики или выхода из строя того или иного сетевого узла, трафик пойдет по альтернативным маршрутам. Рекомендуемая схема - «кольцо» с протоколом RSTP.

Гигабитная полоса пропускания

Гигабитные скорости позволяют прокачать суммарный трафик даже от мощных видеокамер даже при подключении их к PSW-2G6F+, соединенных в цепочку.

Реализация гигабитных портов на SFP модулях

Гигабитные порты реализованы SFP слотами. Теперь у Вас появилась возможность использовать тот SFP модуль, который является наиболее подходящим. Взять модуль на 2 км или на 80 км, с разъемом SC или LC, одномодовый или многомодовый, и др. – решать Вам. Если расстояние не более 100 м, Вы вообще можете оборудовать SFP слот "медным" SFP-модулем. Блоки PSW-2G6F+ могут поставляться как с предустановленными SFP модулями, так и без них, согласно спецификации заказа.

Комфортное включение видеокамер при низких температурах

Наиболее критичным моментом в работе видеокамеры являет процесс ее включения при низкой температуре окружающей среды. Именно холодный старт может стать причиной выхода из строя дорогой видеокамеры. Чтобы избежать подобных случаев, в блоке PSW-2G6F+ реализован предварительный прогрев термокожухов. Суть его заключается в том, что после подачи питания на блок, вначале будут запитаны нагревательные элементы термокожухов, а только потом через некоторое время и сами видеокамеры. Такая задержка позволяет обеспечить комфортные условия для запуска видеокамер, а Вам позволит сберечь дорогое оборудование.

Защита от «зависания» видеокамер

PSW-2G6F+ постоянно контролирует подключение видеокамеры к коммутатору. Если камера перестает отвечать на служебные запросы коммутатора, то принимается решение о ее зависании. После чего PSW-2G6F+ перезапускает видеокамеру по PoE. Данная функция позволяет минимизировать обслуживание системы видеонаблюдения на объекте. Эта функция может быть отключена программно.

Удаленное включение/выключение видеокамер

Поскольку PSW-2G6F+ питает камеры по PoE, то у оператора появляется возможность одним кликом мышки включить или выключить видеокамеру, что бывает необходимым при эксплуатации системы видеонаблюдения.

Грозозащита

Входы питания и порты, к которым подключаются видеокамеры, имеют элементы защиты от импульсных перенапряжений большой мощности (грозозащита). Это позволяет как самому коммутатору PSW-2G6F+, а также видеокамерам, функционировать в неблагоприятной электромагнитной обстановке.

Жесткие условия эксплуатации

PSW-2G6F+ не требует технического обслуживания и предназначен для круглосуточной работы в уличных условиях при температуре окружающей среды -55 .. +50 °C.

Управление через Web

Управление коммутатором осуществляется через простой и интуитивно понятный Web интерфейс. Перед тем, как установить коммутатор на объект требуется его предварительно сконфигурировать, как минимум установить сетевые настройки. В процессе функционирования можно проконтролировать состояние линков на портах, включить или выключить видеокамеру, продиагностировать целостность линии до видеокамеры и многое другое. С выходом новых прошивок будут увеличиваться возможности устройства. Это означает, что купив сегодня PSW-2G6F+ с одним набором функций, завтра Вы сможете увеличить свой функционал простым обновлением ПО. Они бесплатные и самое главное, для обновления Вам не потребуется демонтировать PSW-2G6F+. Все можно сделать удаленно по сети через дружелюбный Web интерфейс.

Технические характеристики

Интерфейсы

• 6 портов 10/100Base-Tx RJ-45 PoE/PoE+;
• 2 порта 1000Base-X SFP.

Коммутатор совместим с любыми гигабитными SFP-модулями.

PoE

• Стандарт PoE: 802.3af и 802.3at (PoE+, High PoE);
• поддержка Passive PoE;
• мощность на порт: 2 порта не менее 60 Вт, остальные 4 порта не менее 30Вт;
• бюджет мощности PoE: 160 Вт.

Функции

• Контроль зависания IP-камер;
• питание IP-камеры и термокожуха по одному кабелю "витая пара";
• предварительный подогрев термокожухов;

Протоколы

• STP (802.1d)/RSTP(802.1w);
• IGMP Snooping v2;
• VLAN (802.1q);
• Flow Control (802.3x);
• Quality of Service(QoS, 802.1p).

Мониторинг

• SNMP v1, v3;
• Кабельный тестер;
• SNMP Traps;
• Syslog;
• системный журнал;
• датчик вскрытия;
• сухие контакты для подключения внешних датчиков.

Управление

• Web-интерфейс;
• Telnet;

Физические параметры

• Наработка на отказ не менее 50 000 часов (5,7 лет);
• напряжение питания: ~ 220В (от 187В до 246В);
• макс. потребляемая мощность: не более 200Вт;
• степень защиты от внешних воздействий: IP66;
• рабочая температура: от -55 до 50 °С;
• масса: не более 2 кг;
• размеры: 360 х 240 х 120 мм;
• Оптический кросс:
  • планка под адаптеры: 8 мест, SC (duplex LC);
  • размер гильз для сплайс-кассеты: 40 или 60 мм.
  • количество мест в кассете: 16 КЗДС.

Внимание! В комплект не входят:

• автоматы защиты;
• SFP-модули;
• аксессуары для сварки оптоволокна.
