Уличный шкаф IP54 для коммутаторов TFortis PSW. 500х400х220 мм.

TFortis CrossBox-2

Уличный шкаф IP54 для коммутаторов TFortis PSW. 500х400х220 мм.

Производитель: Tfortis

Код:
00024662
Базовая единица
шт
16 900 руб.

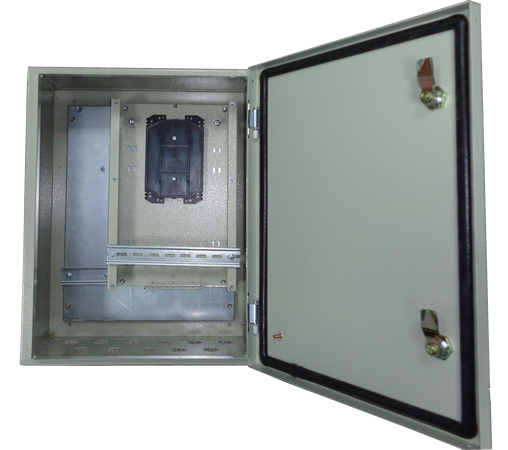

TFortis CrossBox-2 – это уличный шкаф IP54 адаптированный для коммутаторов TFortis PSW. Размеры шкафа 500х400х220 мм. Внутри шкафа установлен оптический кросс, который имеет элементы крепления  для коммутаторов TFortis PSW. Сплайс-кассета рассчитана на 32 комплекта защиты сварного соединения (КЗДС). Допускается установка сплайс-кассет в несколько этажей. Планка под 8 адаптеров с разъемом SC. Внутри шкафа имеется DIN-рейка для установки автоматов, приборов учета и другого оборудования.

Крепление шкафа к опоре производится с помощью кронштейнов TFortis.

В шкаф можно установить один большой коммутатор TFortis PSW:

  • PSW-2G4F-UPS
  • PSW-1G4F-UPS
  • PSW-2G+
  • PSW-2G6F+
  • PSW-2G8F+
  • PSW-2G2F+UPS

или до 2 маленьких коммутаторов:

  • PSW-2G4F
  • PSW-1G4F
  • PSW-1
  • PSW-1-45
  • PSW-1-45-WiFi
  • PSW-11.

Схемы применения

Вариант 1. Шкаф для коммутатора PSW-2G4F-UPS

Вариант 2. Шкаф для двух коммутаторов PSW-2G4F

Особенности:

Компактное решение

За счет многослойной структуры (коммутатор устанавливается поверх кросса) имеется возможность очень компактно разместить оборудование внутри шкафа.

DIN-рейка для дополнительного оборудования

В шкафу установлена DIN-рейка, на которой можно закрепить дополнительное оборудование (автоматы защиты, приборы учета и другое)

Удобный монтаж

Все компоненты TFortis Box удобно и быстро монтируются. Работы по установке можно разделить на две части. Вначале разваривается оптика, а затем устанавливается активное оборудование. Это позволяет разным бригадам производит инсталляцию системы.

Технические характеристики

Размеры:

H=500 L=400 B=220
H1=450 L1=320 a=60
H2=370 L2=320 b=52
H3=430 L3=340 n=11
H4=534
  • Вид установки -  навесной
  • Толщина металла -1,5 мм
  • Тип покрытия - порошковое, шагрень
  • Цвет- RAL 7035, RAL 7032
  • Степень защиты по ГОСТ 14254 - IP 54
  • Угол открытия двери - 105°
  • Размер гильз для сплайс-кассеты - 40 или 60 мм.
  • Масса - 11кг.

Комплектация:

  • Шкаф.
  • Оптический кросс:
    • Сплайс-кассета под 32 шт. КЗДС.
    • Планка адаптеров SC - 8 шт.
    • din-рейка.
    • Эластичные кабельные вводы-сальники.
