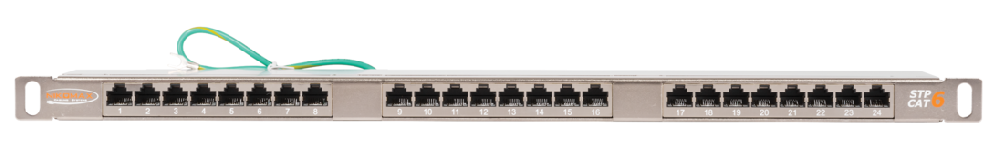

NMC-RP24SE2-HU-MT
Коммутационная панель 19", 0,5U, 24 порта, Кат.6 (Класс E), 250МГц, RJ45/8P8C, 110/KRONE, T568A/B, полный экран, с органайзером, металлик
Производитель: NIKOMAX
- Код:
- 00025445
- Артикул
- NMC-RP24SE2-HU-MT
- Базовая единица
- шт
Описание
Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Панели высокой плотности NMC-RP24SE2-HU-MT (кат.6) и NMC-RP24SD2-HU-MT (кат.5е) и выполнены в стальных, полностью экранированных корпусах и предназначены для монтажа в 19” шкафы или стойки. Данные панели вмещают по 24 порта RJ45/8P8C при высоте всего 0,5U. Такое решение идеально, когда необходимо обеспечить высокую плотность портов (например, в дата-центрах) или для расширения сети в ограниченном пространстве шкафа. Универсальные IDC контакты 110/KRONE расположены с тыльной стороны панелей, на горизонтальной подложке. Разводка кабелей на патч-панелях производится по двум стандартам: T568 А и B. Экраны кабелей попарно заземляются на винтовые клеммы. Предусмотрен 9-й заземляющий IDC-контакт – специально под дренажный проводник кабеля. С обеих сторон печатных плат имеются общие шины заземления. Для лучшего экранирования от электромагнитных помех и улучшения связи с неокрашенными направляющими шкафа, стальные корпуса панелей гальванизированы никелем. Предусмотрен встроенный органайзер для надежного закрепления кабелей.
Ключевые возможности
- Контакты с золотым покрытием 50 мкд: не менее 750-ти циклов подключения шнуров. Конструкция дорожек минимизирует перекрестные наводки в разъеме (для Кат.6) Подпружиненные зажимы по бокам гнезда обеспечивают надежный контакт с экраном патч-корда
- Универсальные IDC контакты 110/Krone (рекомендуется использовать ножи 110 типа) Для повышения удобства заделки, ножи контактов снабжены прорезями, прочно удерживающими провода в процессе разводки
- Общая шина заземления и винтовые клеммы для наилучшей электрической связи с корпусом панели
- 9-й IDC контакт специально для заземления дренажного проводника кабеля
- Полностью экранированное исполнение, компактный корпус высотой 0,5U из никелированной стали
- Решение высокой плотности: до 48-ми портов в одном юните
- Все порты пронумерованы
- Встроенный кабельный органайзер
- Дренажный провод для заземления на общую шину шкафа
- Цветовая схема разводки по двум стандартам: T568 A и B
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
6 |
| Полоса пропускания, МГц |
250 |
| Диаметр проводников, AWG |
~24-22 AWG (0,50-0,65 мм) |
| Исполнение |
Полностью экранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Количество портов |
24 |
| Высота, U |
0,5 |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Тип IDC контактов (заделка) |
110/KRONE |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Материал пластика |
Высокопрочный, негорючий, соответствует UL94V-0 |
| Маркировка |
Все порты пронумерованы, имеются дополнительные маркировочные площадки |
| Монтаж |
Шкаф или стойка 19” |
| Глубина в стойке, мм |
100 |
| Материал несущей конструкции |
Никелированная сталь: корпус – 1,5 мм; крышка – 1 мм |
| Цвет |
Металлик (никель) |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
