Кварц

Назначение

Прибор приемно-контрольный охранно-пожарный «Кварц» вариант 2 предназначен для охраны малых и средних объектов, оборудованных электроконтактными и токопотребляющими охранными или пожарными извещателями и позволяет подключить один шлейф сигнализации, который может выполнять функции охранного или пожарного.

Извещения о тревоге и пожаре на пульт централизованного наблюдения передаются разрывом линий реле ПЦН1, ПЦН2.

Прибор ставится на охрану и снимается с охраны или с помощью выключателя или с помощью электронных ключей.

Внимание! Тип используемых с прибором электронных ключей Touch Memory - DS1990А.

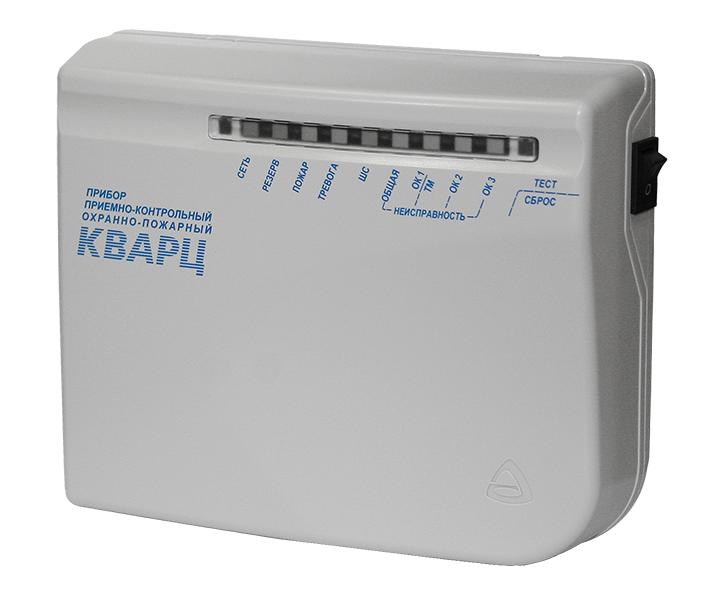

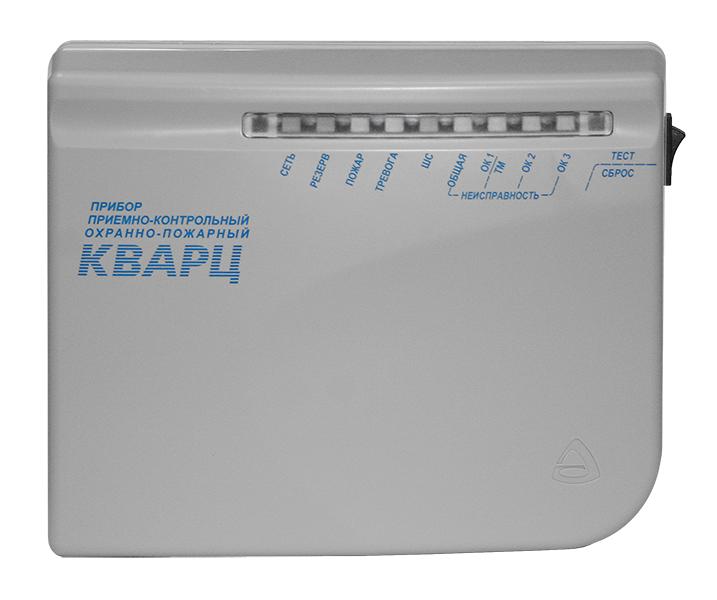

Корпус прибора изготовлен из ABS-пластика и помимо привлекательного внешнего вида и компактности обеспечивает удобство монтажа прибора и эргономичность панели светодиодных индикаторов. Индикаторы отображают информацию о состоянии прибора, сигнализируют о постановке на охрану и снятии прибора с охраны, о срабатывании извещателей, о переключении прибора на электропитание от резервного источника питания в случае пропадания сетевого напряжения, о нарушении целостности соединительных линий оповещения и др.

Особенности

• Один шлейф охранной или пожарной сигнализации.
• Прибор передает извещения «Норма», «Пожар 2», «Пожар 1», «Тревога», «Неисправность», «Вскрытие», а так же «Взят на охрану» и «Снят с охраны» на пульт централизованного наблюдения или внешние устройства по каналам ПЦН1, ПЦН2, ПЦН3 размыканием или замыканием «сухих» контактов реле (зависит от тактики).
• Прибор имеет 6 стандартных тактик применения:
• пожарная охрана
• пожарная охрана с выключателем
• централизованная охрана 1
• централизованная охрана 1 с выключателем
• централизованная охрана 2
• централизованная охрана 3
• Тактика выбирается перемычками J1, J2, J3 на плате прибора.
• Контроль линий оповещения и линии ТМ на обрыв и короткое замыкание.
• В пожарных тактиках прибор «запоминает» неисправности (функцию можно отключить).
• Наличие кнопки «Сброс» для сброса неисправностей прибора.
• Тип выходов для подключения оповещателей — «открытый коллектор».
• Номинальное сопротивление оконечного резистора ШС — 7,5 кОм.
• Встроенный звуковой сигнализатор с возможностью отключения.
• Постановка/снятие ШС осуществляется: выключателем (тактики работы прибора с выключателем), ключами Touch Memory через порт ТМ и с помощью считывателя «Портал». «Портал» работает с ключами ТМ, рroximity-картами, брелоками и цифровыми кодами.
• Пожарный ШС при включенной функции «Круглосуточность» после постановки на охрану с охраны не снимается (возможна только перепостановка).
• Прибор имеет два независимых выхода 12 В: отключаемый («ПИ») и неотключаемый («+12В»). Отключаемый выход предназначен для питания извещателей, сброс состояния которых после сработки производится снятием напряжения питания. Отключаемый — для питания охранных извещателей и внешних оповещателей.
• Возможность использовать оповещатели с напряжением питания 220 В.
• Наличие функции «Автовозврат» для охранных тактик.
• Прибор обеспечивает совместную работу с токопотребляющими извещателями с рабочим напряжением питания постоянного тока в диапазоне от 10 до 25 В.
• Прибор обеспечивает автономную охрану при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на внешние звуковой (сирена) и световой (лампа) оповещатели.
• При питании прибора от сети осуществляется подзарядка аккумулятора в буферном режиме.
• Автоматический переход на питание от аккумулятора при отключении сети 220 В, и обратно, при восстановлении питания 220 В. Извещение «Тревога» при этом не выдаётся.
• Прибор работает в дежурном режиме от аккумулятора при отсутствии внешних потребителей не менее 24 часов.
• Для продления срока службы аккумулятора в приборе предусмотрена электронная защита аккумулятора от глубокого разряда.
• При полном отключении питания (220 В + аккумулятор) прибор запоминает состояние ШС.
