УЗПФ-220/8
Устройство защиты питающий линий 220В с фильтром помех
Производитель: Тахион
- Код:
- 00025945
- Артикул
- 20107
- Базовая единица
- шт
Назначение:
УЗПФ-220/8 предназначено для защиты электронного оборудования от радиопомех в диапазоне от 10 кГц до 30 МГц, а также от наведенных напряжений в линиях 220 В, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и др.).
УЗПФ-220/8 – однофазное устройство защиты класса III, по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ Р 51992-2002 (МЭК 61643-1-98), ГОСТ Р 50030.1-2000, ГОСТ Р 50571.19-2000. УЗПФ-220/8 применяется в сетях с системой заземления TN-S и устанавливается в пределах 1а(в)-2 зон молниезащиты (в соответствии с МЭК 1312-1).
Сигнал о выходе из строя защитного элемента УЗПФ-220/8 во внешнюю цепь сигнализации, может быть снят с контактов №8, 9 (НЗ).
- Степень защиты в соответствии с ГОСТ 14254 IP20.

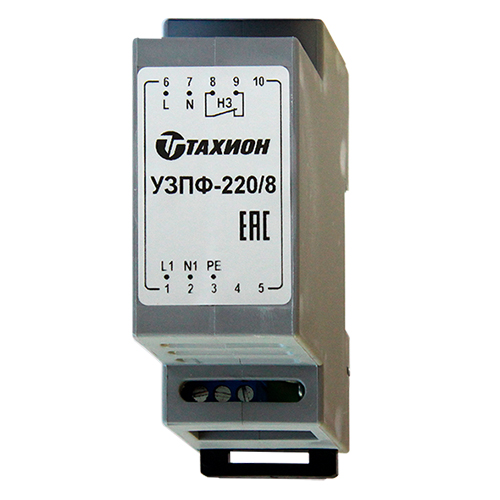

- Конструктивно УЗПФ-220/8 выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Номинальное рабочее напряжение | 220 В | ||
| Максимальное рабочее напряжение | 275 | ||
| фаза/нейтраль | фаза/земля | нейтраль/земля | |
|
Номинальный импульсный разрядный ток при t имп. 8/20мкс, кА |
3 кА | 3 кА | 3 кА |
| Напряжение испытательного импульса (Uoc) | 6 кВ | 6 кВ | 10 кВ |
| Уровень напряжения защиты при Uoc | 850 В | 1500 В | 700 В |
| Время срабатывания, менее | 25 нсек | 100 нсек | 100 нсек |
| Диапазон частот, в котором подавление помех 40дБ и больше | 100 кГц ÷ 30 МГц | ||
| Диапазон рабочих температур | -55°С ¸ +80°С | ||

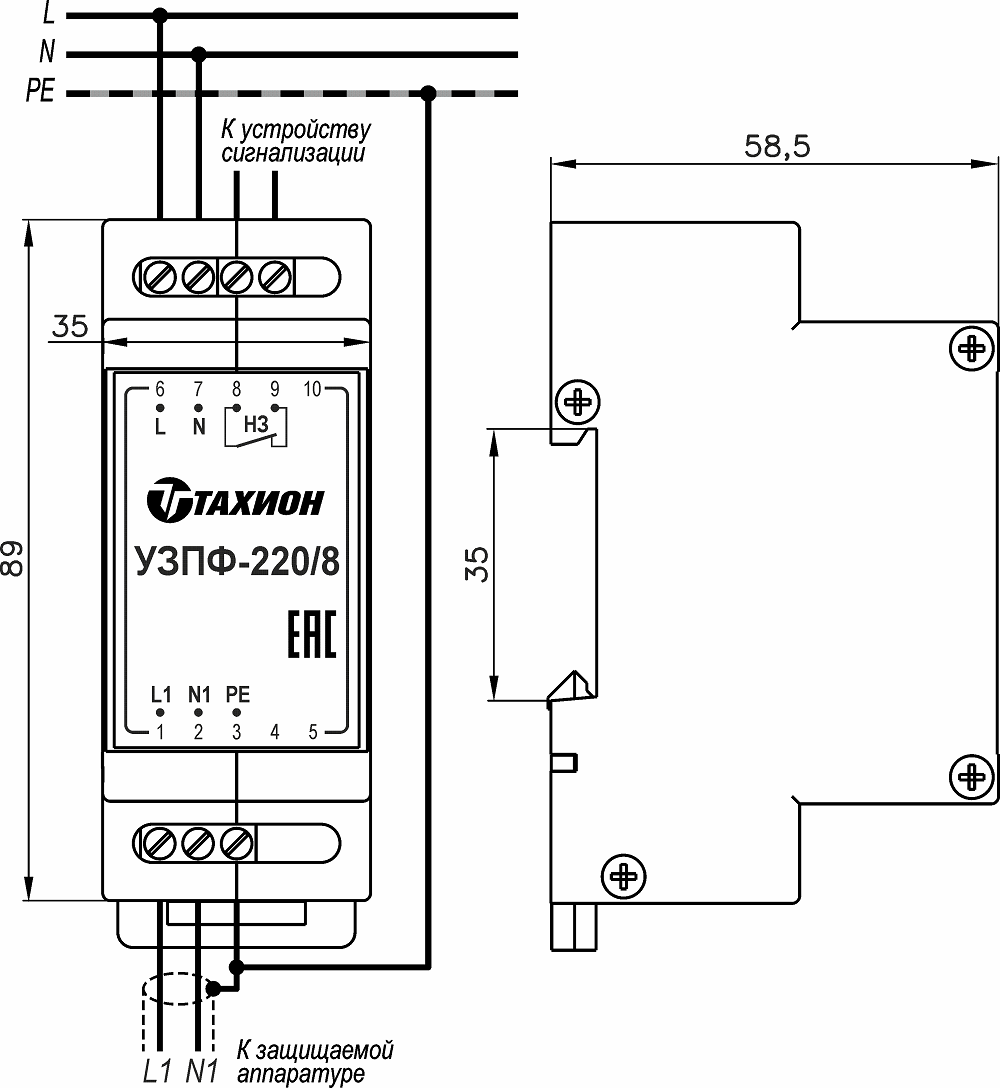

| Габаритные размеры | 89 х 58 х 35 мм | ||
