УЗЛ-СК-12
Устройство защиты оборудования, подключенного к шл. Сигн-ии, линиям связи и линиям вторичного питания систем сигн-ии. В виде однопарного штекера, устанавливаемого в кроссовое оборудование. 12В DC
Производитель: Тахион
- Код:
- 00025948
- Артикул
- 20114
- Базовая единица
- шт
Назначение:
Грозозащита линий УЗЛ-СК-12 (УЗЛ-СК-24) предназначено для защиты оборудования, подключенного к шлейфам сигнализации, линиям связи и линиям вторичного питания систем сигнализации, от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).

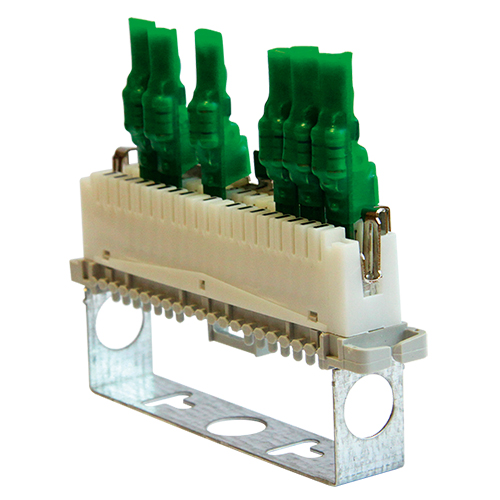

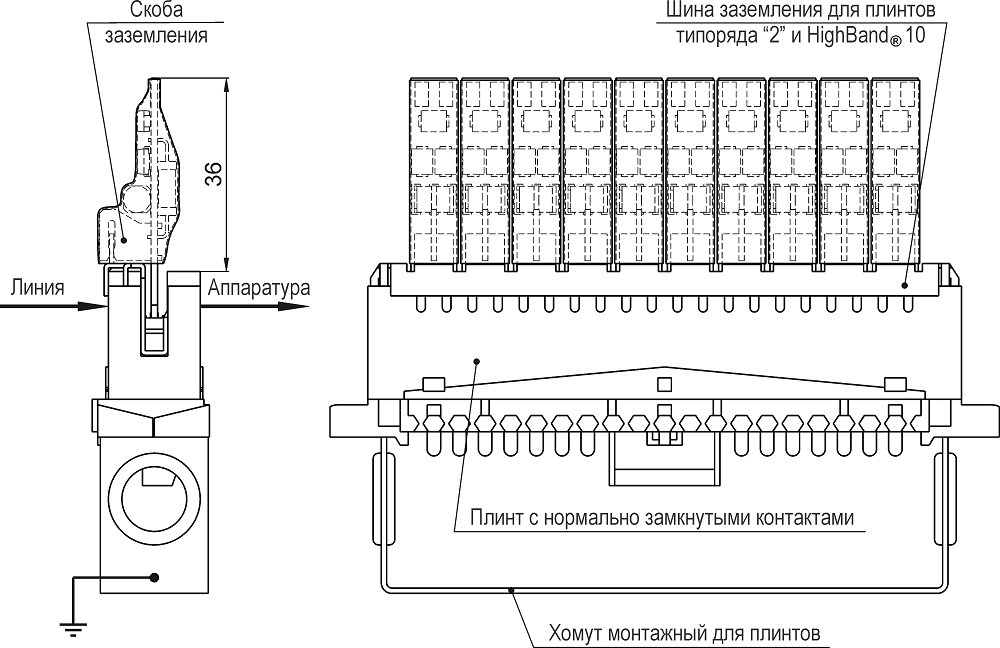

Конструктивно УЗЛ-СК-12 и УЗЛ-СК-24 выполнены в виде однопарного штекера, устанавливаемого в кроссовое оборудование — плинты с нормально замкнутыми контактами фирмы KRONE.
Защищаемое оборудование: извещатели охранные, приборы приёмо-контрольные, сетевые контроллеры шлейфов сигнализации и т.п.
- УЗЛ-СК-12 (УЗЛ-СК-24) по техническим и эксплуатационным характеристикам удовлетворяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Технические характеристики | УЗЛ-СК-12 | УЗЛ-СК-24 | |
|---|---|---|---|
| Количество защищаемых пар | 1 | ||
| Номинальное рабочее напряжение UN | 12 В DC | 24 В DC | |
| Макс. длительное рабочее напряжение UС | 16 В DC | 30 В DC | |
| Номинальный рабочий ток IN | 100 мА | ||
|
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля |
5 / 5 кА | ||
| Суммарный импульсный ток (8/20 мкс) | 10 кА | ||
| С2 Уровень напряжения защиты UP при InЛиния-линия / линия-земля | 32 / 27 В | 65 / 54 В | |
| Вносимое сопротивление на цепь, не более | 4,7 Ом | ||
| Скорость передачи данных, не более | 1 Мбит / сек | ||
| Диапазон рабочих температур | - 55°С ÷ +50°С | ||

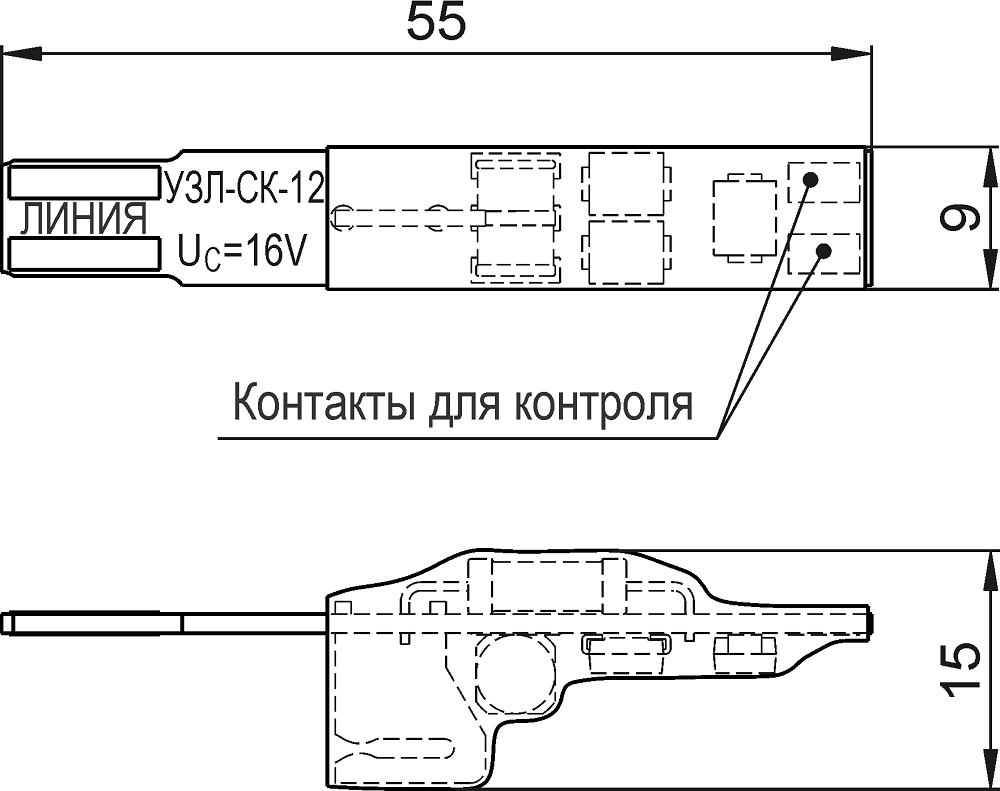

| Габаритные размеры | 55 х 9 х 15 мм | ||
| Вес в упаковке | 5 г | ||
| Категория испытаний по МЭК 61643-21 | C2 | ||
