АУШТ-R-line (АУШТ-NVC)
Автономная установка газового пожаротушения (без поддержки сетевого интерфейса RS-485) для монтажа внутри 19” корпуса высотой 2U.
Производитель: Спецавтоматика АО
- Код:
- 00026123
- Базовая единица
- шт

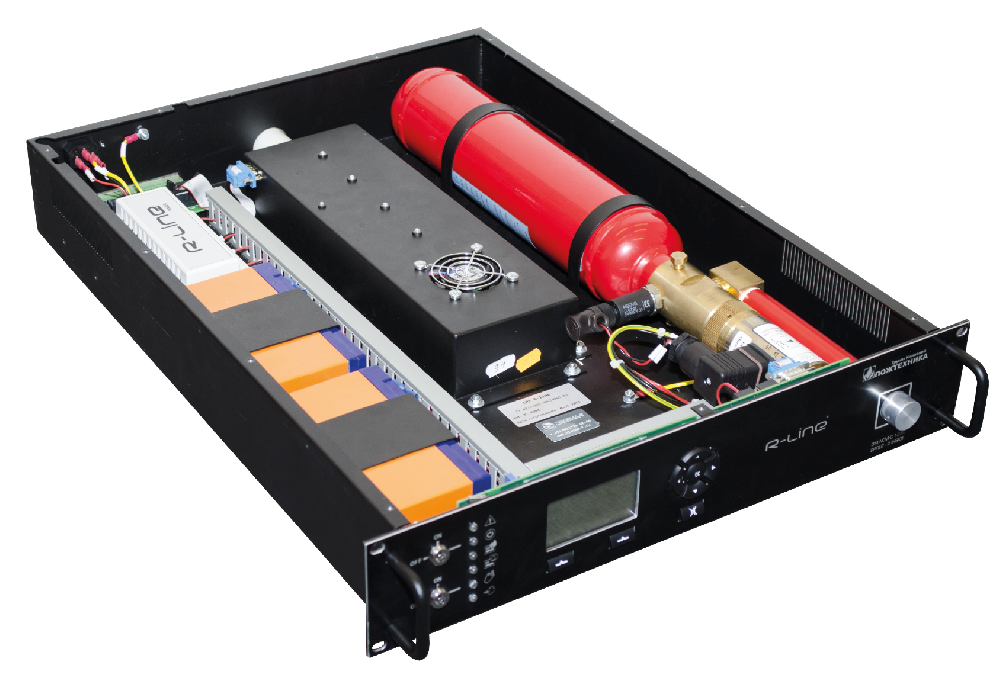

Автономное устройство газового шкафного пожаротушения АУШТ-NVC R-Line.
R-Line представляет собой автономную установку газового пожаротушения, смонтированную внутри 19” корпуса высотой 2U, и предназначено для раннего обнаружения возгораний и приведения в действие встроенной системы газового пожаротушения на основе огнетушащего вещества ФК-5-1-12 (Новек) в коммуникационных стойках, напольных (настенных) шкафах и аналогичном оборудовании, поддерживающем возможность установки R-Line.
Встроенная система пожаротушения предназначена для ликвидации очагов пожаров классов А, В, С и электрооборудования под напряжением.
В задней части устройства размещено воздухозаборное отверстие аспирационной камеры для доставки проб воздуха из отсека стойки в камеру обнаружения дыма. При необходимости, возможна установка дополнительной воздухозаборной трубы (труба не входит в комплект поставки R-Line).
Каждое устройство R-Line в своем составе имеет входы для возможности подключения концевого выключателя двери и внешнего устройства активации встроенной системы пожаротушения, а также выходы для интеграции в инженерные цепи и отключения силового оборудования посредством «сухого» контакта.
Принцип работы устройства.
В дежурном режиме работы устройство осуществляет непрерывный контроль задымленности защищаемого отсека путем принудительного забора воздуха и пропускания его через встроенную аспирационную камеру.
При возникновении любой неисправности в системе загорается индикатор «Авария» на передней панели и переключаются контакты одноименного реле.
При превышении первого порога задымления устройство переходит в режим «Внимание». При этом загорается соответствующий индикатор на передней панели и переключаются контакты одноименного реле.
Для активации пожаротушения предусмотрены два режима:автоматический (активация осуществляется от собственной системы обнаружения возгораний) и дистанционный (активация осуществляется от внешнего устройства запуска). Переключение режимов осуществляется при помощи ключа на передней панели. При выходе из автоматического режима загорается индикатор «Автоматика отключена» на передней панели и переключаются контакты одноименного реле.
Технические характеристики
| Габаритный размер мм | 480(19») х 88(2U) х 640мм |
| Вес, нетто | Не более 22 кг |
| Электропитание | ~220В (187В²242В), 50±1 Гц. |
| Потребляемая мощность | не более 55Вт |
| Резервное питание | не менее 27ч |
| Температура эксплуатации |
от 0 до 50²С (в режиме хранения - от 5 до 400С) |
| Климатическое исполнение | УХЛ 3.1 по ГОСТ15150-69 |
| Степень защиты оболочки | IР31 по ГОСТ 14254-96 |
| Органы управления |
- ключ на передней панели для включения устройства - ключ на передней панели для переключения режимов работы - кнопки на передней панели для программирования и диспетчеризации устройства |
| Органы индикации |
- графический ЖК дисплей с отображением текстовых сообщений о состоянии системы - светодиодный индикатор «Авария» - светодиодный индикатор «Питание» - светодиодный индикатор «Внимание» - светодиодный индикатор «Пожар» - светодиодный индикатор «Автоматика отключена» - светодиодный индикатор «Пуск пожаротушения» |
| Система обнаружения возгораний |
- аспирационное обнаружение дыма классов А, В по EN54-20 на основе двух лазерных дымовых извещателей, с компенсацией запыленности; - программируемые уровни выдачи предварительной тревоги. |
|
Давление в контейнере с огнетушащим веществом |
давление при 20°С – 18,0 бар рабочее давление (при 50°С) – 20,6 бар |
| Огнетушащее вещество | ФК-5-1-12 (ФК-5-1-12) |
|
Объем, защищаемый системой пожаротушения |
не более 3,0 м3 |
|
Степень негерметичности защищаемого отсека |
не более 0,044 м-1 |
|
Подключение внешних устройств |
- вход для подключения устройства дистанционной активации пожаротушения - вход для подключения концевика двери |
| Выходные реле |
- «Авария» (24В, 1А) - «Питание» (24В, 1А) - «Внимание» (24В, 1А) - «Пожар» (24В, 1А) - «Автоматика отключена» (24В, 1А) - «Пуск пожаротушения» (24В, 1А) - три независимых программируемых силовых реле (220В, 10А) |
| Диспетчеризация |
- центральный прибор индикации (ЦПИ), до 8-и приборов - программа программирования и отображения (ПРО), до 4-х рабочих мест |
| Срок службы | Не менее 10 лет |
Автоматический режим активации пожаротушения.
При превышении 2-го порога задымления устройство переходит в режим «Пожар». При этом загорается соответствующий индикатор на передней панели, переключаются контакты одноименного реле, и включается встроенная сирена. Начинается запрограммированный отсчет задержки автоматического пуска. После окончания задержки происходит активация пожаротушения и огнетушащее вещество выходит в защищаемый объем через выпускной насадок, расположенный на передней панели. В случае получения подтверждения от датчика давления о пуске огнетушащего вещества, загорается индикатор «Пуск пожаротушения» на передней панели и переключаются контакты одноименного реле.
Дистанционный режим активации пожаротушения.
В данном режиме активация пожаротушения осуществляется посредством устройства внешнего пуска (ручной пожарный извещатель, кнопка, устройство диспетчеризации и т.п.). В этом случае R-Line сразу же переходит в режим «Пожар» и отрабатывается алгоритм запуска пожаротушения, аналогичный автоматическому режиму.
Если в момент активации пожаротушения дверь защищаемого отсека находится в открытом положении, то автоматика начнет отрабатывать установленный режим после закрытия двери (справедливо только при установленных концевиках двери).
