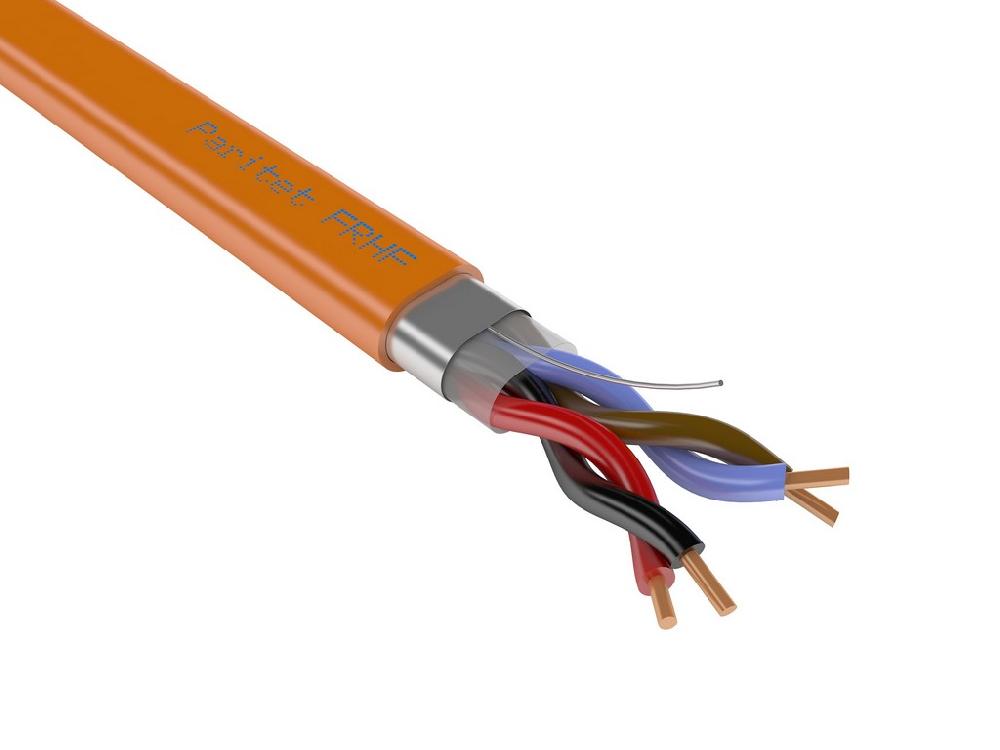

КСРЭПнг(А)-FRHF 2х2х0,8мм (0,5 мм²)
Кабель огнестойкий
Кабель безгалогенный огнестойкий, 2х2х0,8 мм, ЭКРАН, бухта 200м,

КСРЭПнг(А)-FRHF 2х2х0,8мм (0,5 мм²)

Кабель безгалогенный огнестойкий, 2х2х0,8 мм, ЭКРАН, бухта 200м,

Производитель: Паритет

Код:
00026797
Артикул
101306
Базовая единица
м
90.50 руб.

Огнестойкий кабель парной скрутки КСРЭПнг(А)-FRHF 2х2х0,80 для ОПС и СОУЭ имеет 4 жилы диаметром 0,8 мм (сечением 0,5 мм.кв.). Предназначен для групповой внутренней Стационарной прокладки. Кабель стоек к воздействию минерального масла, повышенного уровня электромагнитных шумов и помех, относительной влажности воздуха до 98% при текмпературе до 35С

НАЗНАЧЕНИЕ:

Для систем противопожарной защиты, оповещения и управления эвакуацией, аварийного освещения, автоматического пожаротушения, пожарного водопровода и других систем, сохраняющих работоспособность в условиях пожара в течение 180 минут. Для групповой прокладки в высотных зданиях (более 25 этажей или 75 метров) и помещениях с компьютерной техникой.

КОНСТРУКЦИЯ

  • Токопроводящая жила – медная однопроволочная
  • Изоляция - кремнийорганическая резина
  • Сердечник - парная скрутка
  • Экран – алюмополимерная лента
  • Контактная жила – медная лужёная однопроволочная
  • Оболочка - термопластичная безгалогенная композиция

КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

  • Количество жил - 4
  • Диаметр жилы, мм -  0.8
  • Число и диаметр проволок - 1х0.80
  • Сечение жилы, мм2- 0.5
  • Диаметр по изоляции, мм - 1.8
  • Диаметр кабеля, мм - 6.2x9.7
  • Масса 1 км кабеля, кг - 72
  • Объем горючей массы, л/км - 32.9
  • Объем 1 км кабеля, м3 - 0.1065
  • Бухтовка, м - 200
  • Тип упаковки - Бухта

ТРЕБОВАНИЯ ПОЖАРНОЙ БЕЗОПАСНОСТИ

  • Класс пожарной опасности по классификации ГОСТ 31565-2012 - П1б.1.1.2.1
  • Предел огнестойкости кабелей в условиях воздействия пламени – не менее 180 мин.
  • Кабели не распространяют горение при групповой прокладке.
  • Пониженное дымо- и газовыделение при горении и тлении кабеля.
  • Пониженная токсичность продуктов горения и тления кабеля – более 40 г/м3.
  • Низкая коррозионная активность.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • Климатическое исполнение по ГОСТ 15150-69 – УХЛ категории размещения 2-4.
  • Минимальная рабочая температура – -60°С.
  • Максимальная рабочая температура – 70°С.
  • Кабели устойчивы к воздействию повышенной влажности воздуха до 98% при температуре до 35°С
  • Срок службы кабеля – 30

Технические характеристики

Электрические характеристики кабелей парной скрутки в зависимости от диаметра жил:

Параметр 0,80 мм
Электрическое сопротивление токопроводящей жилы постоянному току на длине 1 км, МОм, не более 36
Коэффициент затухания, дБ/км, при частоте 1 кГц, не более 1.13
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-жила" у экранированных кабелей), двухпарные 80
Электрическая ёмкость, нФ, при частоте 0,8-1,0 кГц на длине 1 км, не более (для цепи "жила-экран" у экранированных кабелей), двухпарные 125
Индуктивность рабочей цепи "жила-жила", мГн, на длине 1 км, не более 0.90

Индуктивность рабочей цепи "жила-жила", на длине 1 км в зависимости от числа жил в кабелях общей скрутки

Параметр 4
Индуктивность, мГн, не более 0.95

Электрическое сопротивление изоляции токопроводящей жилы на длине 1 км - не менее 500 МОм

Все значения приведены с пересчетом на темпетуру 20°С
