ШУВ/5.5/IP31

Шкаф управления трехфазным двигателем вентилятора мощностью до 5,5 кВт с прямым пуском, автоматический выключатель без тепловой защиты, комплектация DEK, IP31

Производитель: Плазма-Т

Код:
00027092
Базовая единица
шт
46 200 руб.
Данная модель является проектным оборудованием, цены по запросу.

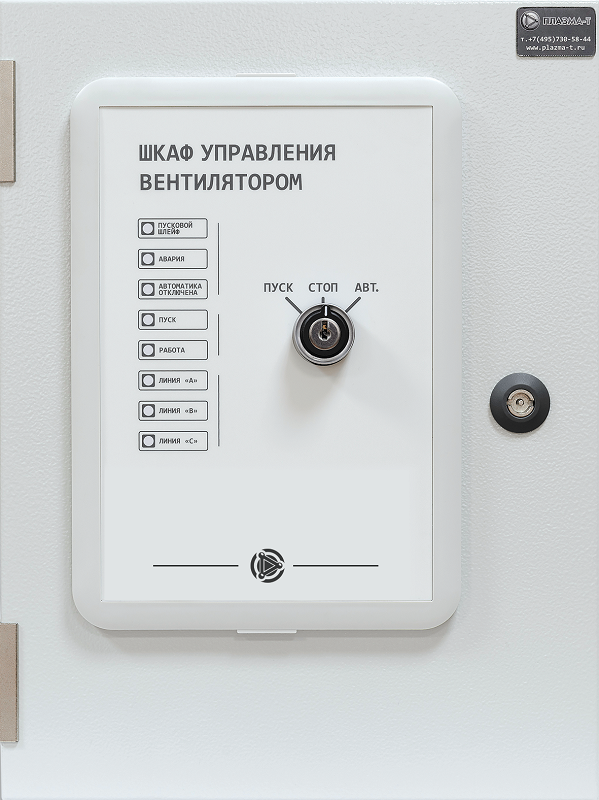

Шкаф управления вентилятором (ШУВ/5,5/IP31 - прямой пуск, комплектация DEK, IP31, мощность вентилятора 5,5 кВт)

Предназначен для управления одно/трехфазным электродвигателем приточного или вытяжного вентилятора системы противопожарной вентиляции 5,5 кВт, как в режиме «Местный пуск» с лицевой панели, так и по сигналам любого модуля/прибора управления в режиме «Автоматический пуск» с контролем и отображением состояния вентилятора при помощи световой индикации и с передачей сигналов состояния на модуль управления, а также с опцией управления электрическим нагревателем.

Работает с любыми типами пожарных приборов управления и управляется как через выход типа «сухой контакт», так и через потенциальный выход 24 В/220 В.

Соответствует требованиям ФЗ 123, ТР ЕАЭС 043/2017, СП 484.1311500.2020

  • Обеспечивает возможность работы в режимах ручного и автоматического управления.

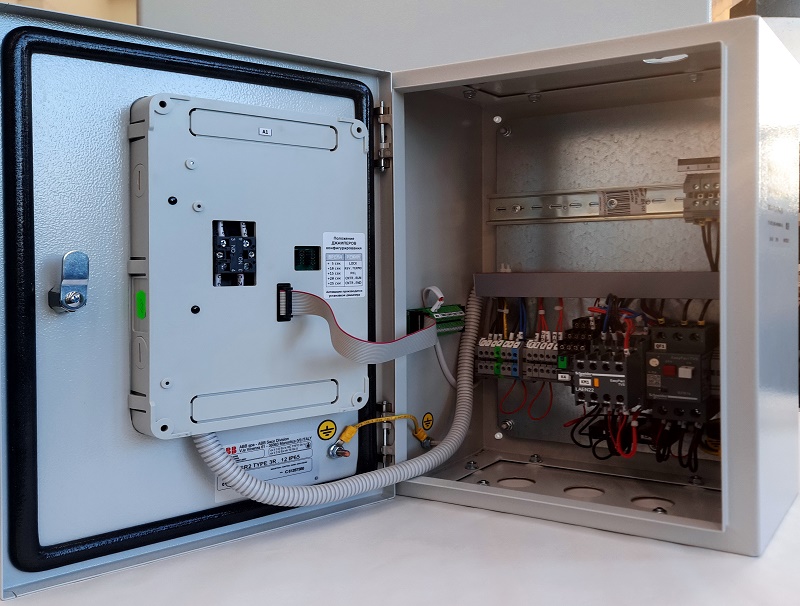

  • Имеет пространство для монтажа модуля управления внутри шкафа размером не менее 140×180×140 мм.
  • Наличие встроенного источника питания 24 В обеспечивает возможность электропитания встраиваемого модуля управления до 12,0 Вт.
  • Согласно ГОСТ 53325-2012 обеспечивает контроль исправности цепи подключения электродвигателя вентилятора.
  • Обеспечивает отображение режимов «Электропитание», «Автоматика отключена», «Вентилятор включен», «Авария» на встроенных световых индикаторах.
  • Обеспечивает передачу состояний «Авария», «Автоматика отключена», «Вентилятор включен» на модуль управления.
  • Аппаратура коммутации трех производителей: DEKraft.
  • Степень защиты оболочки – IP31

Технические характеристики

Напряжение питания шкафа при управлении трехфазным электродвигателем ~380 В, 50 Гц
при управлении однофазным электродвигателем ~220 В, 50 Гц
Потребляемая мощность в дежурном режиме до 5 ВА
Мощность вентилятора  5,5 кВт
Габариты места для установки модуля управления внутри шкафа (В×Ш×Г) не менее 140×180×140 мм
Мощность электропитания модуля управления ±24В до 14,0 Вт
≈220В до 20 ВА
Автоматический контроль наличия питания на электровводе и включенного состояния вводного автомата формирование сигнала «Авария» при отсутствии питания хотя бы по одной из фаз электроввода или отключении вводного автомата
силовых цепей до электродвигателя до 3-х цепей на обрыв*
времени пуска электродвигателя от 5 до 75 сек
Работы пусковой аппаратуры есть
исправности всех шлейфов на обрыв и КЗ*
Сигнальные реле Авария «Сухие контакты».
Отсутствие сигнала – контакт разомкнут
Наличие сигнала – контакт замкнут
Автоматика отключена
Вентилятор включен (Пуск)
Органы управления Переключатель режима работы с ключом «Пуск»-«Стоп»-«Авт.» «Местный пуск», «Отключение», «Автоматический пуск»
Дополнительная индикация «Авария» Включение встроенных индикаторов при наличии сигнала на входах LED
«Автоматика отключена»
Средний срок службы не менее 10 лет
Диапазон рабочих температур от -10°C до +55°C
Допустимая относительная влажность до 93% при 40°C
Степень защиты оболочки IP31
Климатическое исполнение УХЛ 3.1
Производитель аппаратуры коммутации DEKraft
