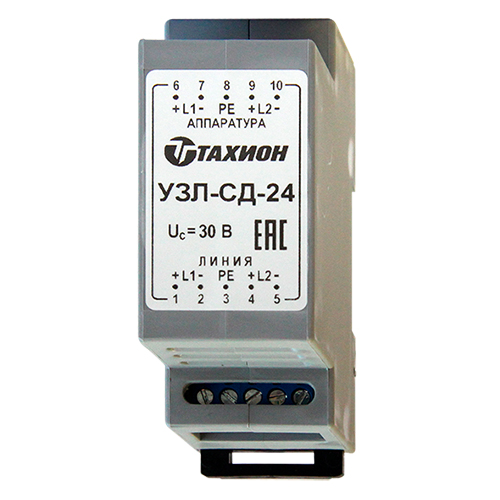

УЗЛ-СД-24
Устройство защиты оборудования, подключенного к шлейфам сигнализации, линиям связи и линиям вторичного питания систем сигнализации. На DIN-рейку
Производитель: Тахион
- Код:
- 00027441
- Артикул
- 20113
- Базовая единица
- шт
1 872 руб.
Назначение:
Устройство защиты УЗЛ-СД-12 (УЗЛ-СД-24) предназначено для защиты оборудования, подключенного к шлейфам сигнализации, линиям связи и линиям вторичного питания систем сигнализации, от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 1 – 2 зон молниезащиты (в соответствии с МЭК 61312-1).
Защищаемое оборудование: извещатели охранные, приборы приёмо-контрольные, се-тевые контроллеры шлейфов сигнализации и т.п.
- УЗЛ-СД-12 (УЗЛ-СД-24) по техническим и эксплуатационным характеристикам удовле-творяет требованиям МЭК 61643-21-2000, ГОСТ Р 51317.4.5-99.
- Степень защиты IP20 в соот-ветствии с ГОСТ 14254.
- Конструктивно УЗЛ-СД-12 (УЗЛ-СД-24) выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.
- Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики
| Технические характеристики | УЗЛ-СД-12 | УЗЛ-СД-24 | |
|---|---|---|---|
| Количество защищаемых пар | 2 | ||
| Номинальное рабочее напряжение UN | 12 В DC | 24 В DC | |
| Макс. длительное рабочее напряжение UС | 16 В DC | 30 В DC | |
| Номинальный рабочий ток IN | 100 мА | ||
|
С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля |
5 / 5 кА | ||
| Суммарный импульсный ток (8/20 мкс) | 10 кА | ||
| С2 Уровень напряжения защиты UP при InЛиния-линия / линия-земля | 32 / 32 В | 60 / 60 В | |
| Вносимое сопротивление на цепь, не более | 2,7 Ом | 4,7 Ом | |
| Скорость передачи данных, не более | 1 Мбит / сек | ||
| Диапазон рабочих температур | - 55°С ÷ +85°C | ||

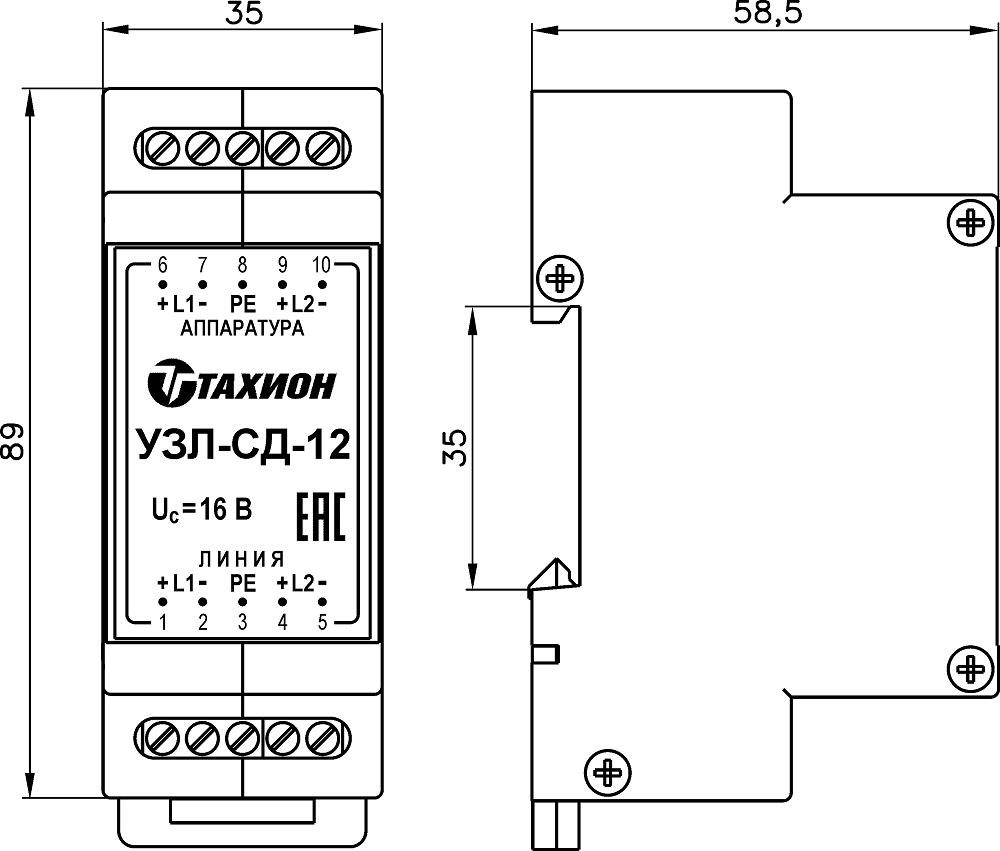

| Габаритные размеры | 89 х 58 х 35 мм | ||
| Вес в упаковке | 90 г | ||
| Категория испытаний по МЭК 61643-21 | С 2 | ||
