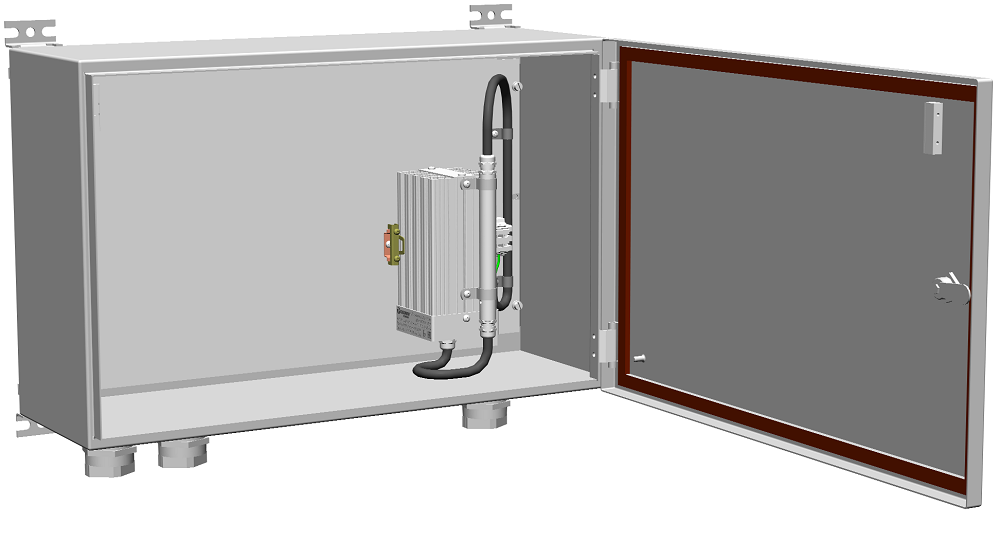

ТШ-4GЕх

Назначение термошкафа :

Термошкаф ТШ-4GEx предназначен для установки в него взрывозащищенного электрооборудования и поддержания температурного режима, необходимого для эксплуатации этого оборудования.

Область применения – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты по ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл.7.3. ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Изделие выполнено в корпусе cо степенью защиты обеспечиваемой оболочкой – IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Изделие снабжено обогревателем ОТШ-100 Ех (нерегулируемый), который соответствует ГОСТ 30852.0-2002, ГОСТ 30852.17-2002 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «m». Обогреватель обеспечивает температуру воздушной среды в изделии в пределах +10°…+20°С, имеет биметаллический выключатель, ограничивающим температуру поверхности радиатора до +100°С и плавкий предохранитель на 2А.

Изделие оборудовано магнитоконтактным извещателем для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 4218-030-31006686-2010.

Климатическое исполнение изделия соответствует  УХЛ1,5 ГОСТ 15150-69.

Термошкаф ТШ-4GЕх отвечает всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера. Шкаф предназначен для эксплуатации на открытом воздухе и в неотапливаемых помещениях в условиях окружающей среды, не содержащей едких паров и газов в концентрациях, вызывающих разрушение металла и изоляции. Взрывозащита осуществляется путем установки в корпус взрывозащищенного нагревательного элемента и взрывозащищенного блока управления обогревом. Управление нагревательным элементом и ввод питания осуществляется через взрывозащищенные гермовводы. Для обеспечения качественной теплоизоляции внутренние стенки шкафа покрыты фольгированным упругоэластичным материалом с закрытой ячеистой структурой.

Шкаф ТШ-4GЕх имеет уровень взрывозащиты 2ЕхеmIIТ4X и класс защиты IP-66.
