GTSW-138

Линейный тепловой извещатель - ИП104 «Гранат - термокабель»

Извещатель пожарный тепловой линейный ИП104 «Гранат - термокабель» (в дальнейшем – извещатель, термокабель) служит для обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с модулями «МИП»  СПР.425521.007 ТУ.

Англоязычное обозначение извещателя –  IP104 «Granat - TermoSenseWire (GTSW)».

Извещатель имеет варианты исполнения по температуре срабатывания и по устойчивости к различным внешним воздействующим факторам:

ИП104 «Гранат - термокабель» представляет собой кабель, который позволяет обнаружить источник перегрева в любом месте на всем его протяжении. Термокабель представляет собой единый датчик непрерывного действия и применяется в тех случаях, когда условия эксплуатации не позволяют установку и использование обычных датчиков, а в условиях повышенной взрывоопасности применение термокабеля является оптимальным решением.

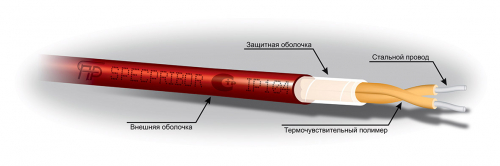

Линейный тепловой извещатель ИП104 «Гранат - термокабель» состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из термочувствительного полимера. Проводники с изолирующим покрытием скручиваются для создания между ними механического напряжения, затем покрываются защитной оболочкой и помещаются в оплетку для изоляции от воздействия неблагоприятных условий окружающей среды.

Принцип действия термокабеля:

При достижении порогового значения температуры, под действием давления проводников, происходит разрушение изоляционного покрытия из теплочувствительного полимера, позволяя проводникам войти в контакт друг с другом. Это происходит в первой точке перегрева на трассе термокабеля. Для срабатывания извещателя не требуется ждать нагрева участка, имеющего определенную длину. Термокабель  позволяет генерировать сигнал тревоги при достижении температурного порога в любой точке по всей длине кабеля.

Для контроля состояния извещателя пожарного линейного (термокабеля) по всей длине и выдачи дискретных сигналов о состоянии термокабеля во внешние цепи предназначены модули интерфейсные пожарные МИП. Модули имеют функцию контроля удаленноготермокабеля, а так же (в вариантном исполнении) возможность индикации места сработки термокабеля с точностью до 1 метра.

Особенности и преимущества термокабеля GTSW:

• высокая чувствительность на всем протяжении;
• термокабель имеет пять температурных вариантов;
• высокая устойчивость к влажности, пыли, низким температурам и химическим реагентам;
• применение во взрывоопасных зонах;
• несложный монтаж;
• низкая инерционность;
• термокабель не требует обслуживания.

Диапазон температур эксплуатации термокабеля ИП104 «Гранат - термокабель»:

Выпускаются два типа термокабеля ИП104 «Гранат - термокабель», отличающиеся друг от друга материалом, из которого сделана внешняя защитная оболочка, для использования в самых различных условиях окружающей среды.

Общего применения - термокабель  имеет очень прочную экструзионную внешнюю защитную ПВХ оболочку, обеспечивающую полную и надежную защиту кабеля почти во всех условиях окружающей среды. Кабель этой серии является универсальным и хорошо подходит как для промышленного, так и для коммерческого использования. Термокабель заключен в влагостойкую внешнюю защитную оболочку, сохраняющую отличную гибкость при низких температурах окружающей среды.

-CP (Chemically Proof) - термокабель серии -CP имеет прочную фторполимерную внешнюю оболочку, устойчивую к воздействию большинства обычных химикатов*. Предназначен для широкого применения в промышленности и характеризуется высокой эластичностью, устойчивостью к истиранию, воздействию атмосферных условий и исключительной надежностью.

Технические характеристики

* - Устойчивость оболочки термокабеля GTSW-***-CP:
