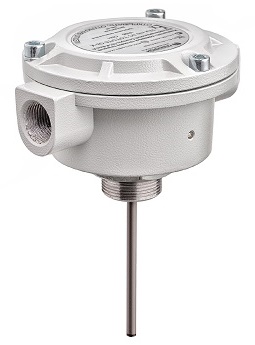

Спектрон-101-Р-Exd-A
Взрывозащищенный извещатель пожарный тепловой точечный, Программируемый, -75°C до +85°C, 2-х проводный. IP66/IP68, 126х154х104 мм, корпус алюминиевый сплав, 1Ex db [ia Ga] IIC T6…T4 Gb X / Ex tb [ia Da] IIIC
Производитель: Спектрон
- Код:
- 00029616
- Артикул
- 00000004569
- Базовая единица
- шт
ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ ПРЕДНАЗНАЧЕН ДЛЯ ОБНАРУЖЕНИЯ ВОЗГОРАНИЙ, СОПРОВОЖДАЮЩИХСЯ ВЫДЕЛЕНИЕМ БОЛЬШОГО КОЛИЧЕСТВА ТЕПЛА
Применяется во взрывоопасных зонах классов «1» и «2» закрытых помещений. Чувствительный элемент извещателя может погружаться в резервуары и трубопроводы во взрывоопасную зону «0» класса.
Маркировка взрывозащиты 1Ex db [ia Ga] IIC T6…T4 Gb X / Ex tb [ia Da] IIIC T85ºC…T135ºC Db Х (электронный блок), 0Ex ia IIC T6...T2 Ga X / Ex ia IIIC T85°C...T250°C Da X (выносной элемент), где знак «Х» в маркировке взрывозащиты означает, что при эксплуатации извещателя следует защищать трубку чувствительного элемента от механических ударов.
- Режим работы: максимальный; максимально-дифференциальный;
- Температурный диапазон работы электронного блока от -75 до +85 ºС
- Температура срабатывания чувствительного элемента от -75 ÷ +150 ºС
- Температурные классы (выбирает пользователь установкой соответствующего резистора Rt) A1, A2, А3, B, C, D, E A1R, A2R, А3R,BR, CR, DR, ER
- Стандартная длина кабеля выносного чувствительного элемента 1,5 метра, максимальная длина до 35 метров (по заказу).
- Подключение 2 проводное ШС
- Степень защиты оболочкой по ГОСТ 14254 IP66/68
- Самодиагностика Етсь
- Вид взрывозащиты Exd
Технические характеристики
Параметры | Значение |
---|---|
Маркировка взрывозащиты |
1Ex db [ia Ga] IIC T6…T4 Gb X / Ex tb [ia Da] IIIC T85ºC…T135ºC Db Х |
Время восстановления, сек | 20 |
Напряжение питания, В | 9 ÷ 28 |
Температурный диапазон чувствительного элемента ºС | –75 ÷ +150 |
Температурный диапазон электронного блока, ºС | –75 ÷ +85 |
Вид климатического исполнения по ГОСТ 15150 | УХЛ1, ОМ1 |
Степень защиты оболочкой по ГОСТ 14254, не ниже | IP66/IP68 |
Режим работы |
дифференциальный; максимально-дифференциальный* |
Температурный класс | A1, A2, А3, B, C, D, E A1R, A2R, А3R,BR, CR, DR, ER |
Ток потребления в режиме "Дежурный", мА | 0,05 |
Ток потребления в режиме «ПОЖАР», мА | 3 ÷ 25* |
Габаритные размеры, мм | 126х154х104 |
Масса, не более, гр | 1000 |
Материал корпуса | Алюминиевый сплав |
Максимальный режим | ||
Класс температуры срабатывания |
Значение температуры срабатывания, °С |
Требования ГОСТ Р 53325-2012 |
A2R | 60 | 54...70 |
A3R | 70 | 64...76 |
BR | 80 | 69...85 |
CR | 90 | 84...100 |
DR | 105 | 99...115 |
ER | 120 | 114...130 |
Время срабатывания дифференциального канала | ||
Скорость повышения температуры °С/мин |
Время срабатывания | Требования ГОСТ Р 53325-2012 |
5...9 | 120 + 30 | 120...500 |
10...19 | 60 + 20 | 60...242 |
20...29 | 30 + 15 | 30...130 |
30 и более | 20 +10 | 20...100 |
