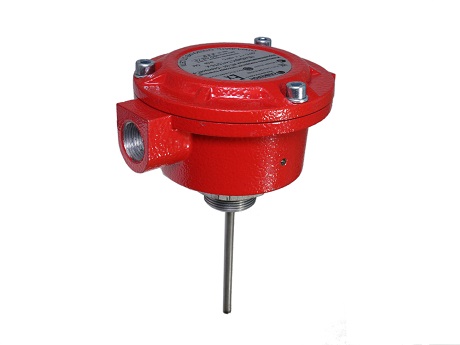

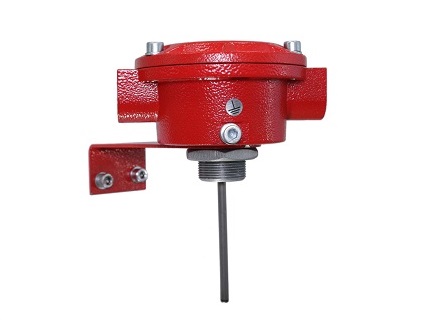

Спектрон-101-Т-Р-Exd-A
Взрывозащищенный извещатель пожарный тепловой точечный, Программируемый, -75°C до +85°C, 2-х и 4-х проводный. IP66/IP68, 126х154х104 мм, корпус алюминиевый сплав, 1Ex db [ia Ga] IIC T6…T4 Gb X / Ex tb [ia Da] IIIC, Iдеж 0,05 мА, Iпож 30мА
Производитель: Спектрон
- Код:
- 00029617
- Артикул
- 00000004570
- Базовая единица
- шт
ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ТЕПЛОВОЙ ПРЕДНАЗНАЧЕН ДЛЯ ОБНАРУЖЕНИЯ ВОЗГОРАНИЙ, СОПРОВОЖДАЮЩИХСЯ ВЫДЕЛЕНИЕМ БОЛЬШОГО КОЛИЧЕСТВА ТЕПЛА
Применяется во взрывоопасных зонах классов «1» и «2» закрытых помещений. Чувствительный элемент извещателя может погружаться в резервуары и трубопроводы во взрывоопасную зону «0» класса
- Режим работы - Максимальный, дифференциальный, максимально-дифференциальный
- Температурный диапазон работы электронного блока - от -75 до +85 ºС
- Температура срабатывания чувствительного элемента - -75 ÷ +130 ºС
- Скорость повышения температуры, ºС/мин. - 5, 10, 20, 30
- Температурные классы (выбирает пользователь установкой соответствующего резистора Rt) - A1, A2, А3, B, C, D, E A1R, A2R, А3R,BR, CR, DR, ER
- Подключение - 2-проводное ШС, 4-проводное ШС
- Самоконтроль - есть
- Степень защиты оболочкой по ГОСТ 14254 - IP68
- Вид взрывозащиты - Exd, Exi
Технические характеристики
Параметры | Значение | ||
---|---|---|---|
Маркировка взрывозащиты | 1Exd [ia] IICT4/Т5/Т6 X | ||
Время восстановления, сек | 2 | ||
Напряжение питания, В | 9 ÷ 28 | ||
Нагрузочные характеристики контактов реле, В/мА | 30/100 | ||
Температурный диапазон чувствительного элемента, ºС | –75 ÷ +130 | ||
Температурный диапазон электронного блока, ºС | –75 ÷ +85 | ||
Вид климатического исполнения по ГОСТ 15150 | УХЛ-1, ОМ1 | ||
Степень защиты оболочкой по ГОСТ 14254, не ниже | IP68 | ||
Встроенные реле «Пожар» и «Несправность» | Есть | ||
Функция самоконтроля | Есть | ||
Режим работы |
Максимальный Дифференциальный Максимально-дифференциальный |
||
Температурный класс |
A1, A2, А3, B, C, D, E, A1R, A2R, А3R, BR, CR, DR, ER |
||
Максимальный режим работы | |||
Температура срабатывания, °C |
Температурный класс |
Температурный класс оборудования |
Значение |
А1 | T6 | 54 ÷ 65 | |
А2 | T6 | 54 ÷ 70 | |
А3 | T6 | 64 ÷ 76 | |
B | T6 | 69 ÷ 85 | |
C | T5 | 84 ÷ 100 | |
D | T4 | 99 ÷ 115 | |
E | T4 | 114 ÷ 130 | |
Дифференциальный режим работы | |||
Скорость повышения температуры | Время срабатывания, с | ||
5 | 120 ÷ 500 | ||
10 | 60 ÷ 242 | ||
20 | 30 ÷ 130 | ||
30 | 20 ÷ 100 | ||
Максимально-дифференциальный режим работы | |||
Температура срабатывания, ºС |
Класс извещателя |
Температурный класс оборудования |
Значение |
A1R | T6 | 54 ÷ 65 | |
A2R | T6 | 54 ÷ 70 | |
A3R | T6 | 64 ÷ 76 | |
BR | T6 | 69 ÷ 85 | |
CR | T5 | 84 ÷ 100 | |
DR | T4 | 99 ÷ 115 | |
ER | T4 | 114 ÷ 130 | |
Скорость повышения температуры | ºС/мин | Время срабатывания, с | |
5 | 120 ÷ 500 | ||
10 | 60 ÷ 242 | ||
20 | 30 ÷ 130 | ||
30 | 20 ÷ 100 | ||
Ток потребления в режиме "Дежурный", мА | 2-х проводные ШС | 0,25 | |
4-х проводные ШС | 5 | ||
Ток потребления в режиме «ПОЖАР», мА | 2-х проводные ШС | 3 ÷ 15* | |
4-х проводные ШС | 30 | ||
Габаритные размеры, мм | 126х154х104 | ||
Масса, не более, гр | 1000 | ||
Материал корпуса | Алюминиевый сплав |
* - Значение параметра задаётся пользователем прибора
