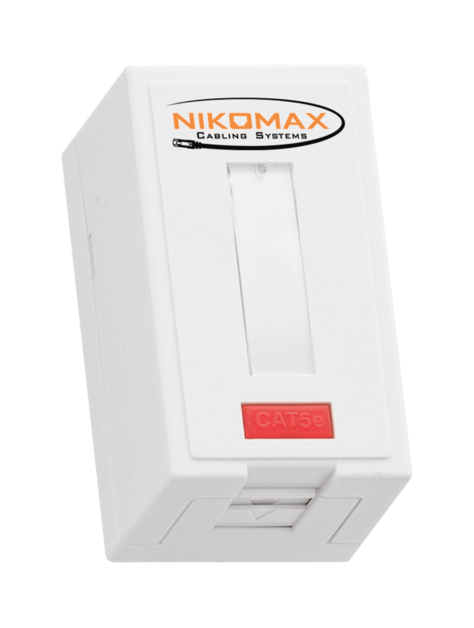

NMC-WO1SD2-FT-ST-WT
Настенная розетка, 1 порт, Кат.5e, RJ45/8P8C, FT-TOOL/110/KRONE, T568A/B, экранированная, со шторками, белая
Производитель: NIKOMAX
- Код:
- 00029749
- Артикул
- NMC-WO1SD2-FT-ST-WT
- Базовая единица
- шт
Описание
Коммутационные розетки являются составной частью горизонтальных подсистем СКС и предназначены для подключения оконечного оборудования на рабочих местах. Конструктивно розетки могут быть выполнены в двух вариантах: в виде законченного решения с впаянными в печатную плату портами RJ45 и IDC разъемами и в виде пластикового корпуса, в который отдельно устанавливаются коммутационные модули-вставки формата Keystone. Данные розетки укомплектованы коммутационными модулями NIKOMAX системы Fast Termination (серия «FT») и представляют собой решение, полностью готовое к установке. Модули серии «FT» спроектированы специально для использования с инструментом NMC-FT-TOOL, который позволяет заделать модуль в одно нажатие. Подробнее про инструмент и модули «FT» вы можете прочитать в соответствующих разделах. На корпусах розеток предусмотрены дополнительные выламывающиеся окошки, позволяющие подвести кабели с любой стороны. Для удобства администрирования на всех крышках имеются площадки для маркировки и окошки для установки цветных иконок. Благодаря съемным модулям, вы всегда можете изменить конфигурацию розеток. Туда могут быть установлены любые другие модули формата Keystone в любой требуемой конфигурации.
Ключевые возможности
- Розетки можно крепить на стену при помощи двустороннего клейкого основания или двумя шурупами
- Экранированные модули NIKOMAX серии FT совместимы с инструментом NMC-FT-TOOL для быстрой заделки кабеля
- Универсальное крепление, совместимое с любыми модулями Keystone NIKOMAX
- Прочный корпус из негорючего пластика, соответствует UL94V-0
- Противопылевые защитные шторки
- Крышка открывается сбоку, что позволяет легко и удобно демонтировать розетку
- Цветные иконки для маркировки
Технические характеристики
| Характеристика | Значение |
|---|---|
| Категория |
5e |
| Полоса пропускания, МГц |
100 |
| Исполнение |
Полностью экранированное |
| Соответствие стандартам |
Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
| Поддерживаемые приложения |
10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10G-BASE-T (для Кат. 6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
| Диапазоны температур |
Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C |
| Гарантия |
5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX |
| Тип разъёмов |
RJ45/8P8C |
| Материал контактов в разъме |
Фосфористая бронза |
| Материал покрытия контактов |
Золото (50 мкд) поверх никеля (100 мкд) |
| Количество подключений шнуров |
Не менее 750-ти |
| Схема разводки |
T568A/B |
| Материал IDC контактов |
Фосфористая бронза |
| Материал покрытия IDC контактов |
Олово (100 мкд) |
| Монтаж |
Настенный |
| Сопротивление изоляции |
Не менее 500 МОм (при постоянном напряжении 100 В) |
| Предельно выдерживаемая нагрузка |
До 1000 В, 60 Гц в течение 1 минуты |
| Контактное сопротивление, мкОм |
Не более 20 |
| Контактное сопротивление IDC, мкОм |
Не более 2,5 |
| Допустимый диаметр проводников |
~24-22 AWG (0,50-0,65 мм) |
| Габариты (ШхВхГ), мм |
40x70x30 |
| Количество портов |
1 |
| Установленные модули |
NMC-KJSD2-FT-MT |
| Тип IDC контактов (заделка) |
Устройство для быстрой заделки FT-TOOL или ножи 110/KRONE |
| Материал корпуса модулей |
Цинк-алюминиевый сплав |
| Материал корпуса розетки |
Негорючий пластик, соответствует UL94V-0 |
| Цвет корпуса |
Белый |
