ИПДЛ-152ЛМ-П (20-80)
Извещатель однопозиционный четырехпроводный с подогревом (отражатели входят в комплект поставки)
Производитель: ДИП-Интеллект
- Код:
- 00029822
- Артикул
- ИП-212-152ЛМ-П (20-80)
- Базовая единица
- шт
Однопозиционный четырехпроводный линейный пожарный извещатель с подогревом ИП212-152ЛМ-П (ИПДЛ-152ЛМ-П) с отражателем 20-80 метров
Назначение:
Линейные извещатели серии 152 предназначены для применения в системах пожарной сигнализации и автоматики различных зданий и сооружений. Извещатели способны обнаруживать появление дыма в защищаемых помещениях и передавать на приемно-контрольные приборы как сообщение о пожаре, так и сообщения о возникающих неисправностях (перекрытие луча, загрязнение или запыление линз, потеря связи между компонентами, обнаружение дефектов при самоконтроле). Извещатели разработаны для применения в закрытых отапливаемых и неотапливаемых помещениях, а также в условиях возможного выпадения росы или инея (модификации с подогревом).
- Линейные извещатели серии 152 рассчитаны на долговременную работу в жестких условиях эксплуатации по температуре, влажности, электромагнитным помехам, механическим воздействиям и пр.
- Извещатели обеспечивают одинаково высокую обнаружительную способность к различным типам дымов (светло и темноокрашенным, черным, мелко и крупнодисперсионным).
- Извещатели производятся в общепромышленном исполнении и могут применяться практически с любыми приемно-контрольными приборами и контроллерами, так как имеют различные модификации по выходным цепям (токовые, релейные, интерфейсные).
Устройство:

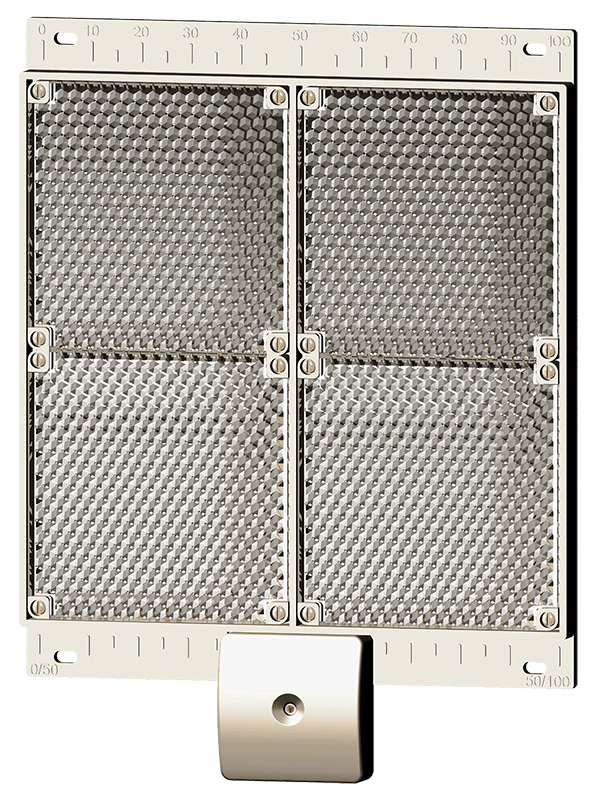

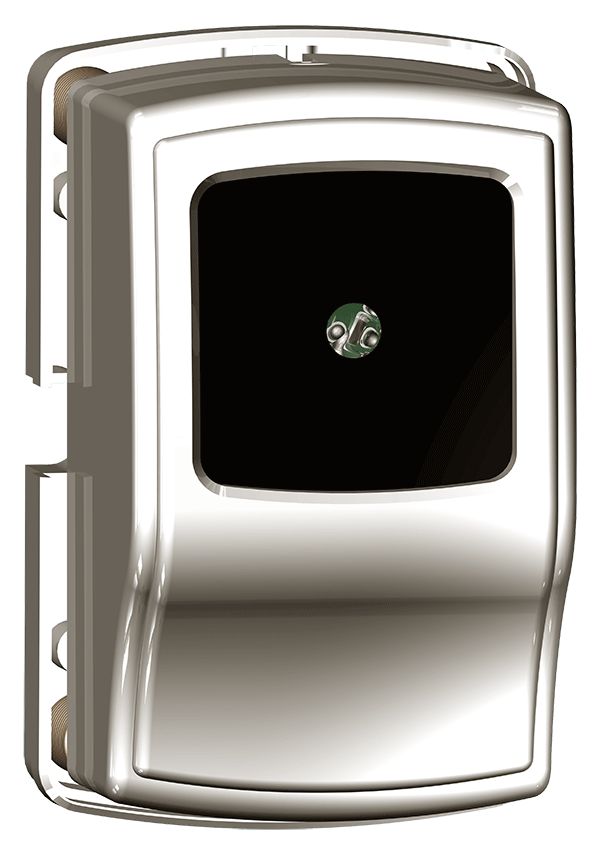

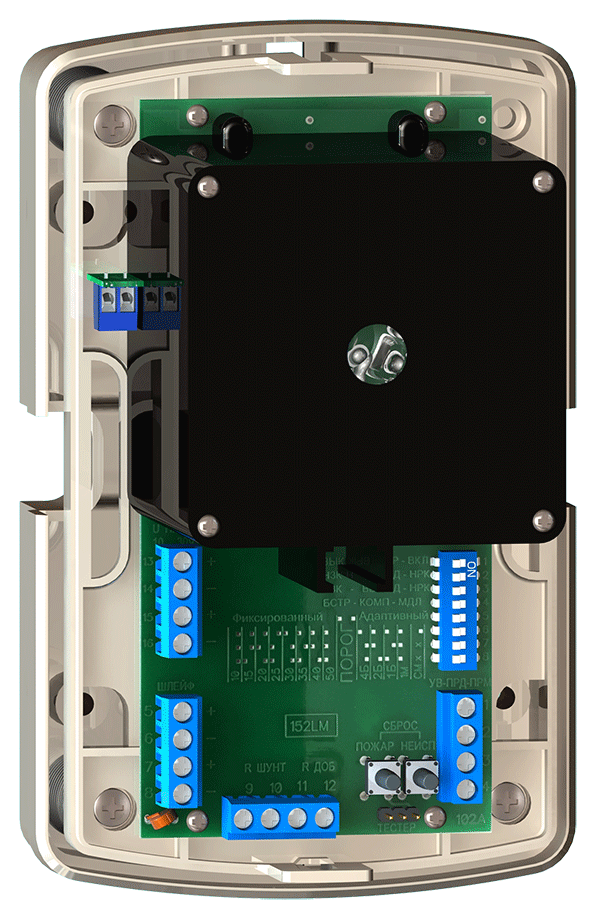

Однопозиционные извещатели с подогревом ИП212-152ЛМ-П состоят из блока приемо-передатчика (с индексом П) и рефлектора-отражателя тип Б-П. Блок приемо-передатчика извещателя с подогревом имеет в своем составе модуль нагревателя (установлен в оптическую систему).
На оптических системах блоков имеются защелки для установки лазерного юстировочного устройства, которое позволяет достаточно точно совместить оптические оси этого устройства и блока извещателя. В блоках применен пружинно-винтовой юстировочный механизм, позволяющий изменять угол наклона диаграммы направленности на ± 5 градусов в горизонтальной и вертикальной плоскостях.
Оптическая система блоков четырехканальная. В однопозиционных извещателях каналы разделены попарно между передатчиком и приемником.
Выходные цепи
- Оптореле «Пожар НРК»
- Оптореле «Пожар НЗК»
- Оптореле «Неиспр НЗК»
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Максимальная ширина защищаемого одним извещателем пространства |
не более 9 м (в соответствии с СП5.13130) |
| Напряжение питания извещателей | от 10 до 30 В |
| Ток, потребляемый извещателями в режиме «Норма»: ИП212-152ЛМ-П |
не более 12 мА |
| Напряжение питания подогрева извещателей и рефлекторов-отражателей | от 16 до 28 В |
|
Ток потребления по цепям подогрева: блоков извещателей рефлекторов-отражателей |
не более 90 мА не более 300 мА |
| Ток утечки при питании напряжением обратной полярности | не более 2 мкА |
| Длительность отключения питания для сброса | не менее 1,5 с |
|
Инерционность срабатывания извещателя: типовая максимальная |
6 с 8 с |
|
Величина сопротивления замкнутых контактов оптореле: типовая максимальная |
8 Ом 10 Ом |
| Величина сопротивления разомкнутых контактов оптореле | не менее 500 кОм |
| Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя | не менее 500 кОм |
| Ток, коммутируемый опторелейными выходами | не более 100 мА |
| Напряжение, коммутируемое опторелейными выходами | не более 100 В |
| Предельное значение компенсации чувствительности | 3 дБ (50%) |
| Габаритные размеры приемо-передатчика | не более 160х100х115 мм |
| Масса приемо-передатчика | не более 0,5 кг |
| Габаритные размеры устройства выносного УВ-ПРМ-ПРД | не более 55х55х21 мм |
| Масса УВ-ПРМ-ПРД | не более 0,04 кг |
| Габаритные размеры рефлектора-отражателя: «большой» с подогревом (тип Б-П) | не более 282х210х22 мм |
| Масса рефлектора-отражателя: «большой» с подогревом (тип Б-П) |
не более 0,55 кг |
| Диапазон рабочих температур модификации с подогревом | от минус 40 до + 55°С |
| Максимально-допустимая относительная влажность модификации с подогревом | 100% |
| Максимально допустимая частота вибрации | 55 Гц |
| Максимально-допустимая освещенность в месте установки | 12 000 лк |
| Степень жесткости по устойчивости к воздействию ЭМП | третья |
| Степень защиты оболочки по ГОСТ 14254 | IP 40 |
